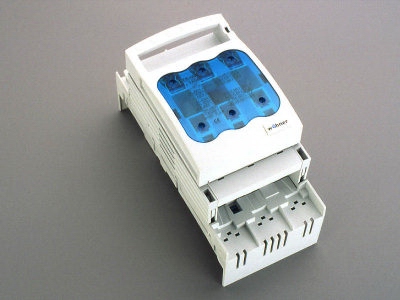

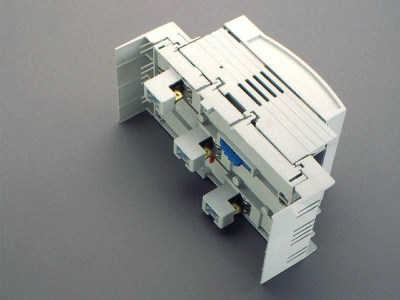

Выключатель-разъединитель с предохранителями NH 125 A, шинный монтаж (33215000)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33215 000

Выключатель-разъединитель с предохранителями NH 125 A, шинный монтаж

Рамная клемма, подсоединение снизу / сверху

больше не доступный

Преимущества продукта

Self-closing inspection holes are available in the cover.

Группа продуктов	09
Подгруппа	14

Кол-во	1
EAN	4021267332150

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	125 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное напряжение изоляции U _i DC:	500 В
номинальное импульсное напряжение U _imp:	6 kV

cond. short-circuit current with fuses (AC):	50 kA / 690 V
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,7 Вт.

(The power dissipation at full load would be 10,5 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

800 В

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Switching capacity/utilisation categories AC-23B (400V), AC-22B (500V), AC-21B (690V) DC-22B (440V/63A), DC-22B (220V/100A), DC-21B (440V/80A), DC-21B (220V/125A) DC specifications: 2 current paths (L1,L3) in series for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 000 (max. 21mm wide) up to 9W power dissipation
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Механические данные
Ш x В x Г:	89 x 200 x 90
Вес:	95,0 kg/100
Полюсность:	3-пол.

Особенности клеммной техники
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
