sectionneur à fusible NH 125 A, monté sur rail (33215000)

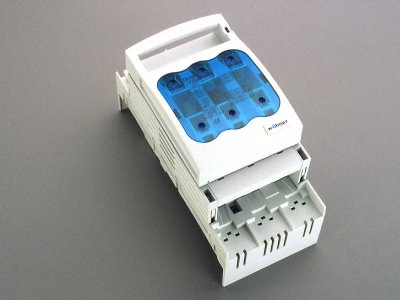

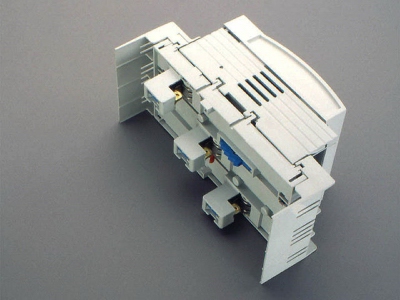

The picture may show a similar product.

Description

Référence 33215 000

sectionneur à fusible NH 125 A, monté sur rail

borne à cage, connexion par le bas / par le haut

Plus disponible

Avantages produit

Self-closing inspection holes are available in the cover.

Groupe de produits	09
Sous-groupe	14

Dimensions de l'emballage	1
EAN	4021267332150

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	125 A
Tension assignée (IEC) CA:	690 V

Tension assignée (IEC) CC:

440 V

rated isolation voltage U_i AC:	800 V
rated isolation voltage U_i DC:	500 V
Tension assignée de tenue aux chocs Uimp:	6 kV

cond. short-circuit current with fuses (AC):	50 kA / 690 V
approved wth fuse links of operation class:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,7 W.

(The power dissipation at full load would be 10,5 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC:

800 V

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

Switching capacity/utilisation categories AC-23B (400V), AC-22B (500V), AC-21B (690V) DC-22B (440V/63A), DC-22B (220V/100A), DC-21B (440V/80A), DC-21B (220V/125A) DC specifications: 2 current paths (L1,L3) in series for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 000 (max. 21mm wide) up to 9W power dissipation
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Charactéristiques mécaniques
L x H x P:	89 x 200 x 90
Poids:	95,0 kg/100
Pôles:	3 pôles

Points de raccordement
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

permitted power dissipation of the fuse-link:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
