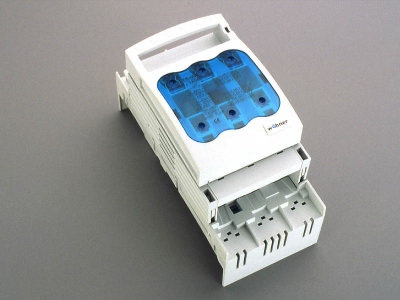

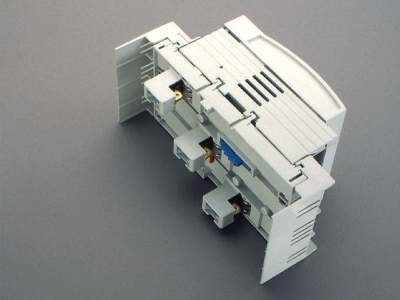

The picture may show a similar product.
Cod.art.: 33215 000
Base sezion. per fus. NH00 125 A, per barre
morsetti a gabbia, uscita in basso / alto
non più disponibile
Vantaggi prodotto
Self-closing inspection holes are available in the cover.
| gruppo di prodotto | 09 |
| sottogruppo prodotto | 14 |
| pz/ conf. | 1 |
| EAN | 4021267332150 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
| fusibile secondo norma: | IEC / HD 60269-2 |
| potenza diss. max. ammissibile del fusibile inserito: | 9 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 125 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale (IEC) DC: | 440 V |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione nominale di isolamento Ui DC: | 500 V |
| tensione di picco Uimp: | 6 kV |
| corrente nom. di cto cto condizionata da fusibili (AC): | 50 kA / 690 V |
| secondo prove fatte con fusibili di caratteristica: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 6,7 W.
(The power dissipation at full load would be 10,5 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 800 V |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| Switching capacity/utilisation categories AC-23B (400V), AC-22B (500V), AC-21B (690V) DC-22B (440V/63A), DC-22B (220V/100A), DC-21B (440V/80A), DC-21B (220V/125A) DC specifications: 2 current paths (L1,L3) in series for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 000 (max. 21mm wide) up to 9W power dissipation | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Valori meccanici | |
| L x A x P: | 89 x 200 x 90 |
| peso: | 95,0 kg/100 |
| Poli: | 3 poli |
| Connessioni | |
| Not suitable for aluminium cables ! |
| Not suitable for aluminium cables ! | |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
| potenza diss. max. ammissibile del fusibile inserito: | 9 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
