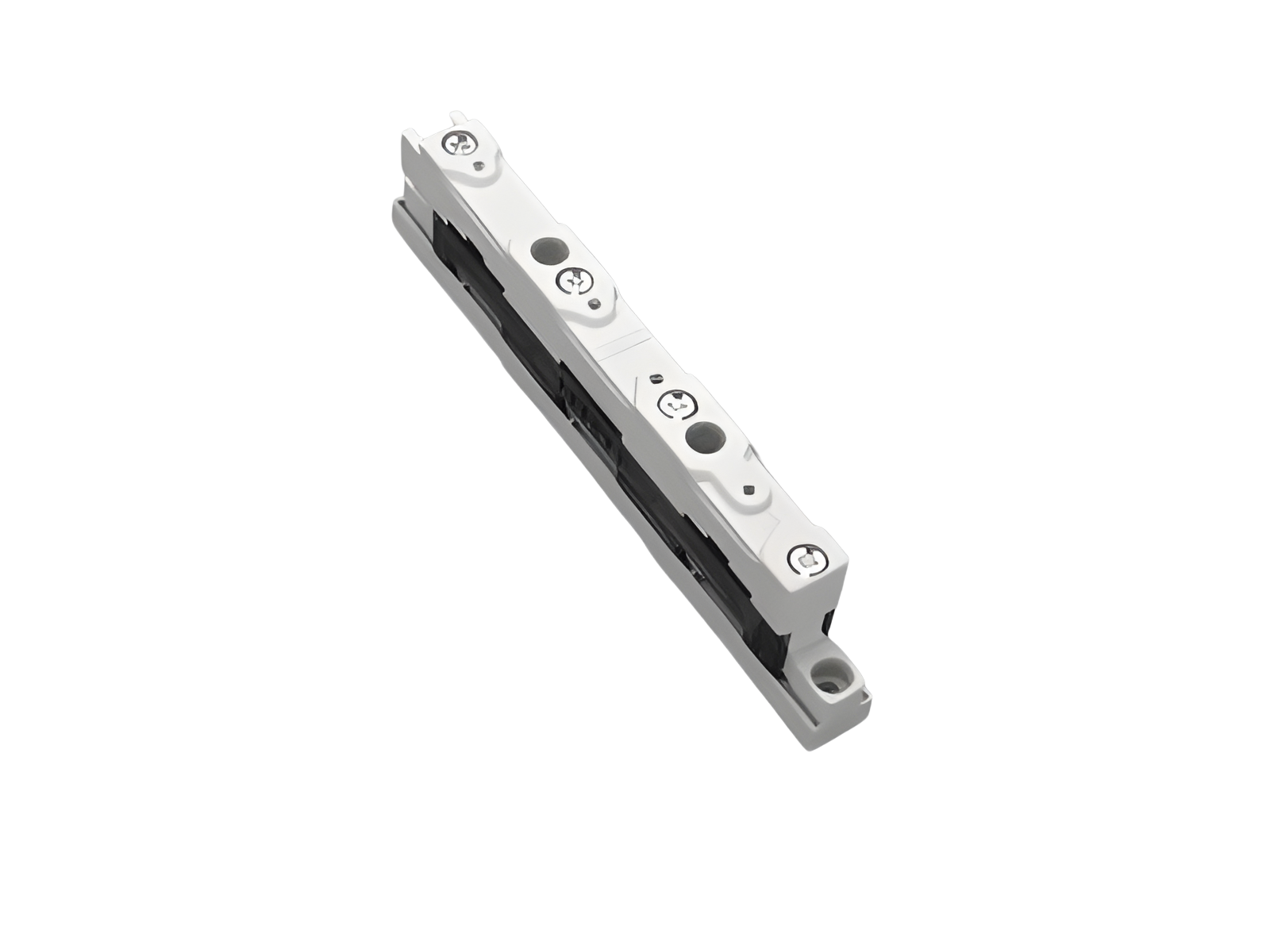

Универсальный шинодержатель (01500)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01500000

Универсальный шинодержатель

3-полюсный, с дополнительными наружными отверстиями под крепежные винты

для шин 12, 15, 20, 25, 30 x 5, 10

Система

60Classic

Преимущества продукта

With additional external screw holes
can also be used as centre support

Группа продуктов	06
Подгруппа	09

Кол-во	10
EAN	4021267015008

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

Сертификация

DNV GL

номер типа: S610

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	800 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

номинальный выдерживаемый пиковый ток I _pk макс.:	73 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	34.2 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

Механические данные
Ш x В x Г:	20 x 215 x 50
Вес:	13,7 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10

Application notes

The insulation performance of the article depends on the installation conditions.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Short-circuit diagram IEC

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01573000
Концевая крышка
Для шинодержателей 01484, 01495, 01500, 01508 и 01603
More

https://pim.woehner.de/RU/DE/1000043905
