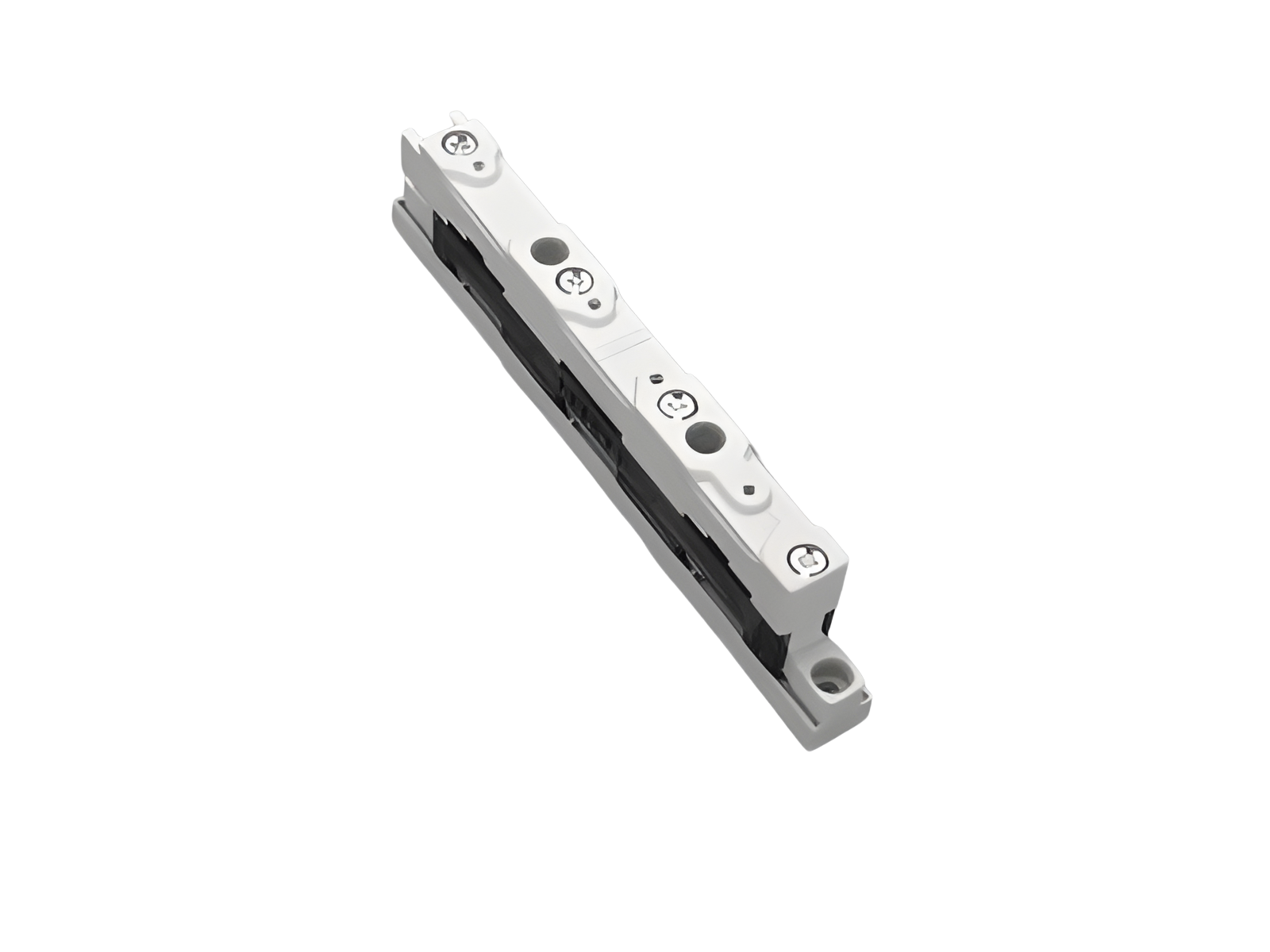

Универсальный шинодержатель

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01500 000

3-полюсный, с дополнительными наружными отверстиями под крепежные винты

для шин 12, 15, 20, 25, 30 x 5, 10

Система

60Classic

Преимущества продукта

With additional external screw holes
can also be used as centre support

Группа продуктов	06
Подгруппа	09

Кол-во	10
EAN	4021267015008

ECLASS 14.0	27400607
ETIM 5.0	EC001166
ETIM 8.0	EC001166
ETIM 10.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

Сертификация

DNV GL

номер типа: S610

Тип EAC: SB

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	800 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

номинальный выдерживаемый пиковый ток I _pk макс.:	73 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	34.2 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

min. permitted operation temperature

-40°C

Механические данные
Ш x В x Г:	20 x 215 x 50
Вес:	13,7 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10

Свойства материала
halogen-free:	Yes

Application notes

The insulation performance of the article depends on the installation conditions.

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Short-circuit diagram IEC

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

covers

01573 000
Концевая крышка
Для шинодержателей 01484, 01495, 01500, 01508 и 01603
More
