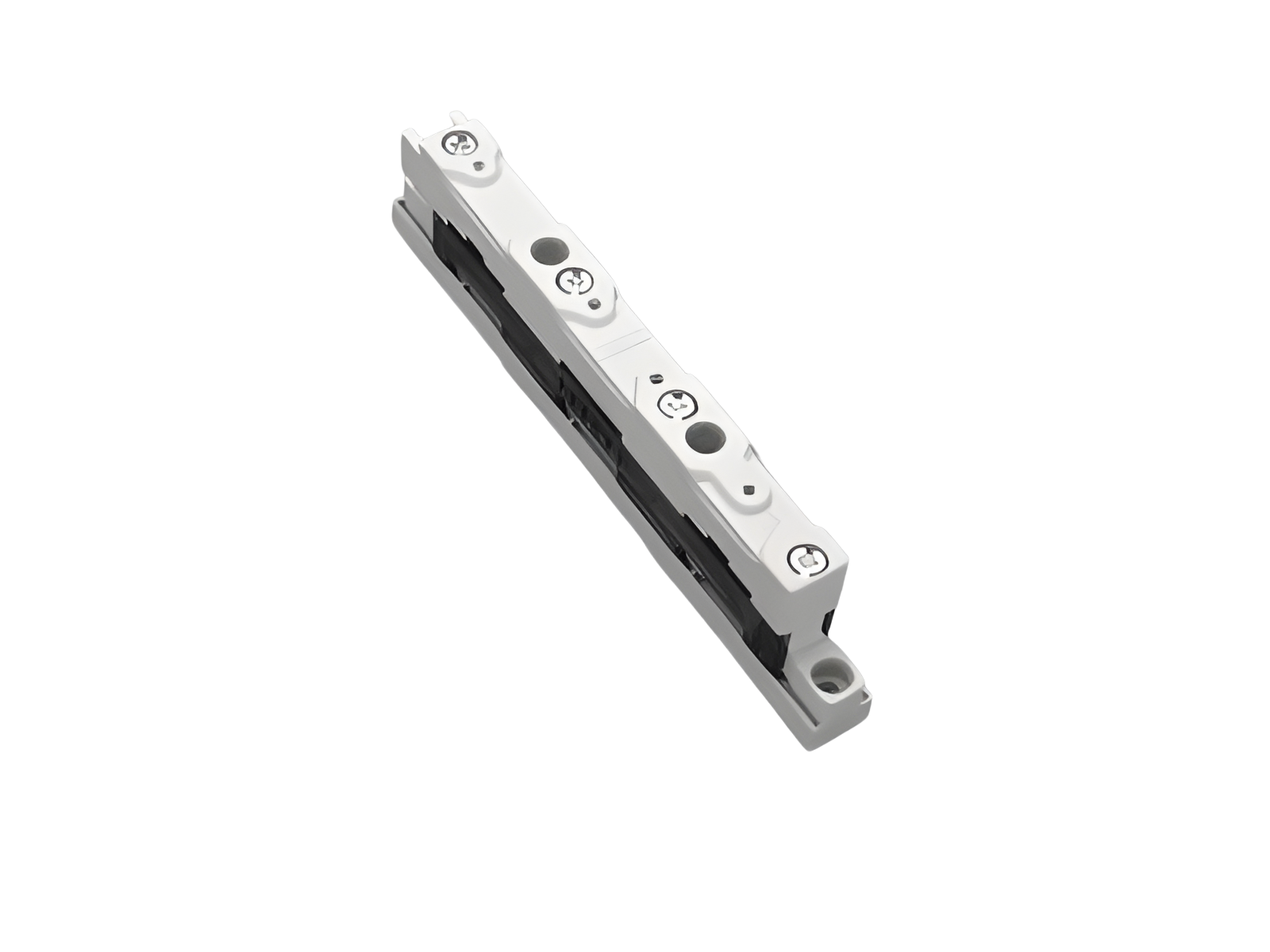

A imagem pode mostrar um produto similar.
Código da peça: 01500 000
suporte de barramento universal
3 polos com furos roscados externos adicionais
para barramentos 12, 15, 20, 25, 30 x 5, 10
Sistema
60Classic
Vantagens do produto
With additional external screw holes
can also be used as centre support
| Grupo de produto | 06 |
| Subgroup | 09 |
| Unidade por pacote | 10 |
| EAN | 4021267015008 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
Número de tipo: S610
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 800 V |
| rated frequency (IEC): | 50 / 60 Hz |
| Tensão nominal de isolamento: | 1000 V |
| Tensão suportável nominal de impulso Uimp: | 8 kV |
| rated peak withstand current Ipk max.: | 73 kA |
| Corrente nominal admissível de curta duração Icw (1,0 s) max.: | 34.2 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,0 W.
(A dissipação de energia em sua carga máxima seria 0,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 1500 V |
| Dados mecânicos | |
| L x A x P: | 20 x 215 x 50 |
| Peso: | 13,7 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 12, 15, 20, 25, 30 x 5, 10 |
| The insulation performance of the article depends on the installation conditions. | |
01573
000
cobertura final
para suportes de barramento 01484, 01495, 01500, 01508 e 01603
