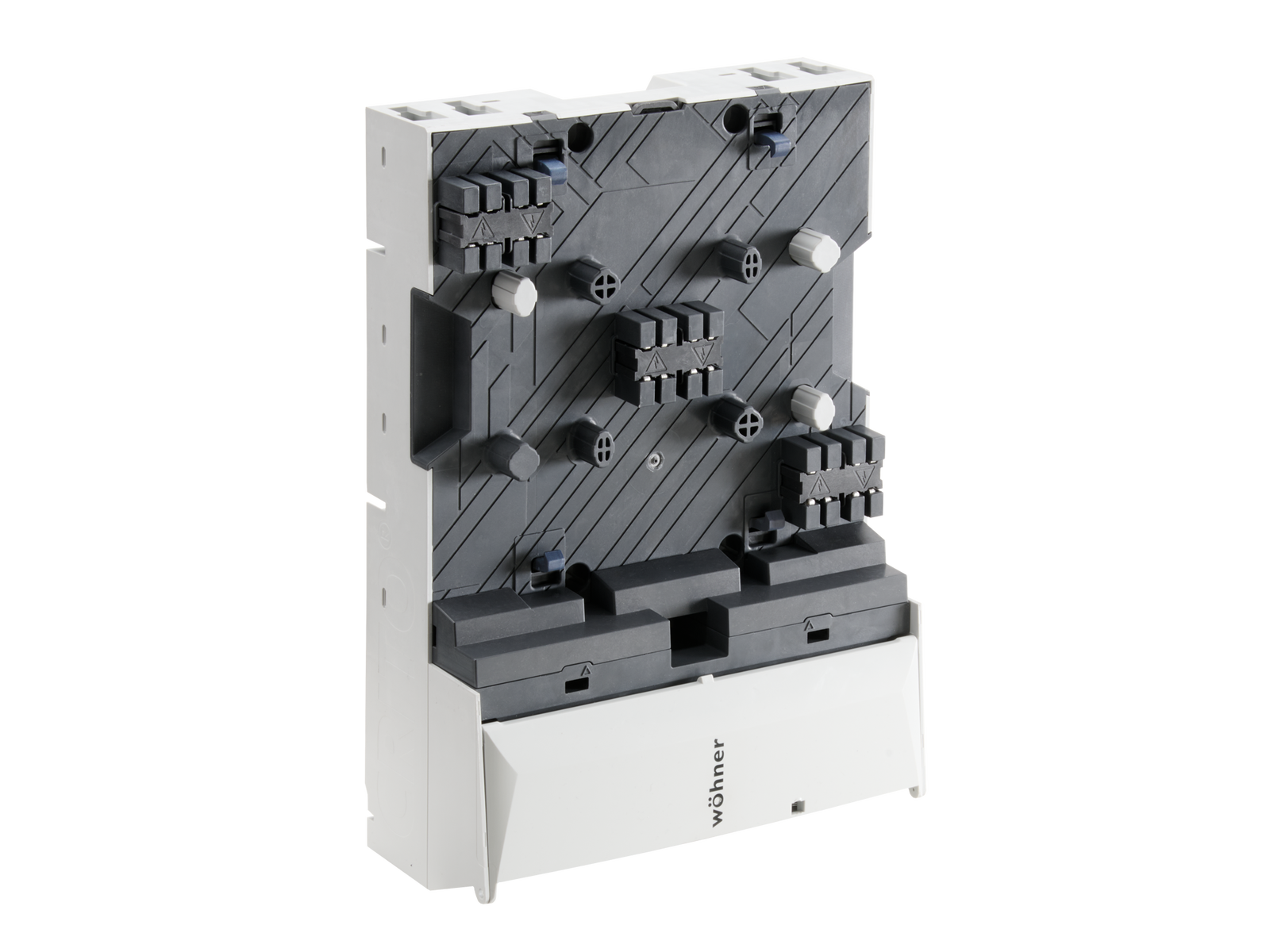

Соединительный модуль 800 A (01065)

На фотографии может быть изображена аналогичная статья.

Арт.: 01065 000A

CRITO^®CrossBoard

Соединительный модуль 800 A

300 mm², for rear feeding of the CrossBoard

3-полюсный

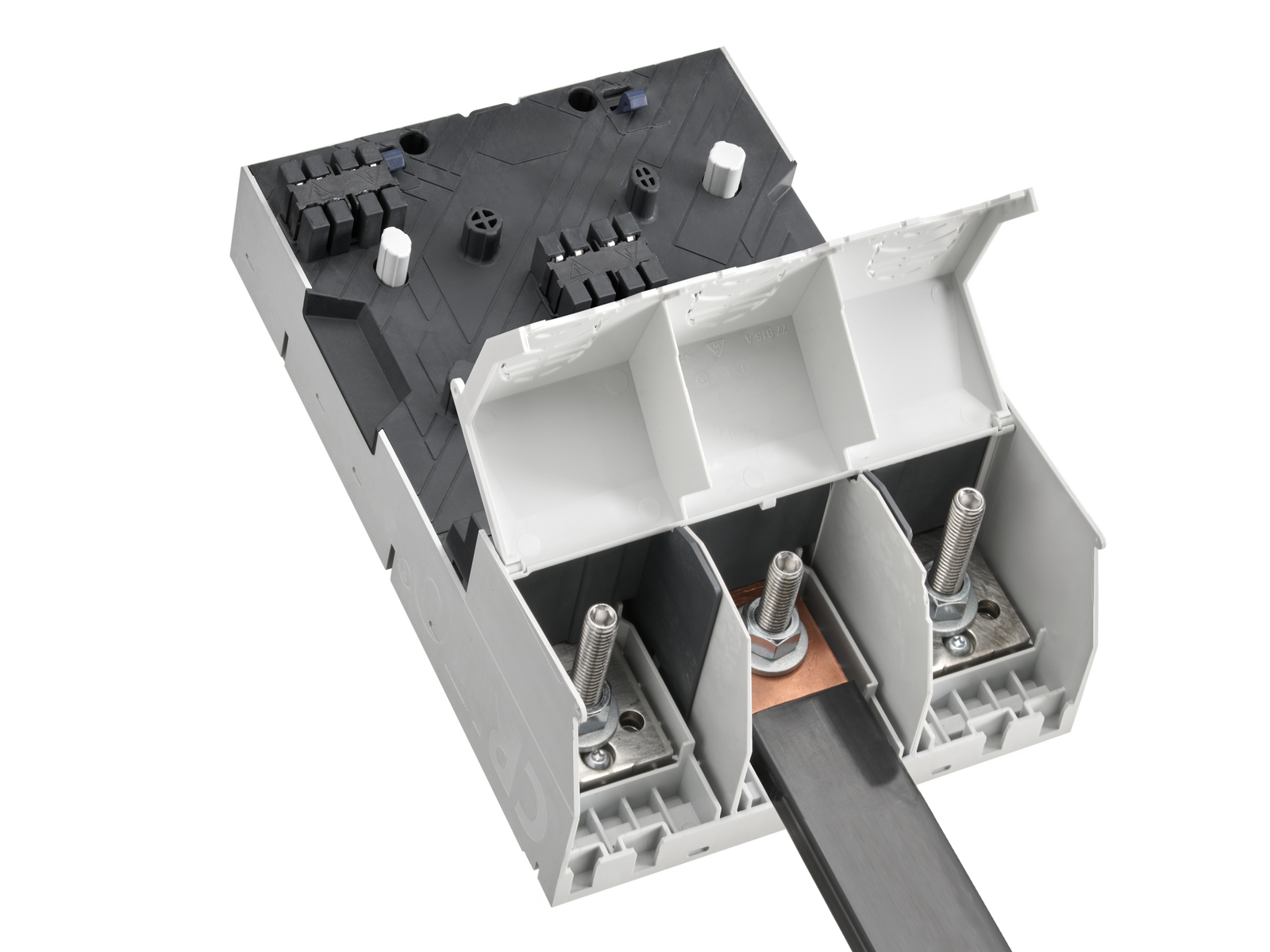

connection top or bottom

НОВЫЙ

Система

CrossBoard® 800 A

Группа продуктов	07
Подгруппа	51

Кол-во	1
EAN	4021267010652

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: CR-B-200

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Электрические данные IEC
Номинальный ток (IEC):	800 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

номинальный выдерживаемый пиковый ток I _pk макс.:	80 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	30 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

for UL feeder circuits >250V
suitable for field-installed conductors

Электрические данные UL
номинальный ток (UL):	800 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz
for wires UL:	Cu 75°C

SCCR:

65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC

фронтальная степень защиты:

IP20

Особенности клеммной техники
screw connection
screw drive:	SW18
wire stripping:	50 мм
Md min.:	16,0 Nm
Md max.:	24,0 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
lam. Cu width:	20 - 40 mm
lam. Cu thickness:	5 - 20 mm
number of lam. Cu:	2
крутящий момент (UL):	177 lb-in
for wires UL:	Cu 75°C

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.



for UL feeder circuits >250V
