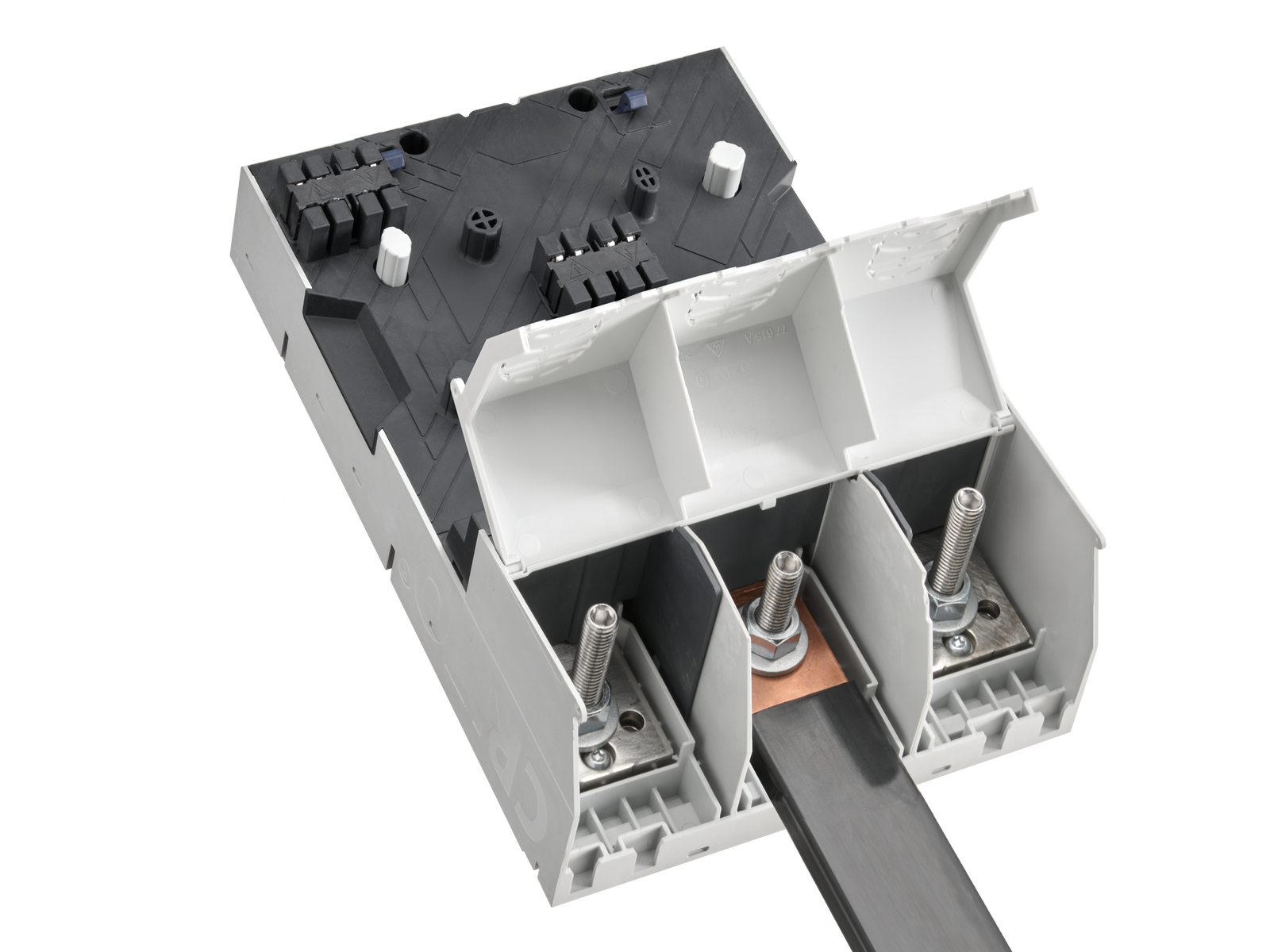

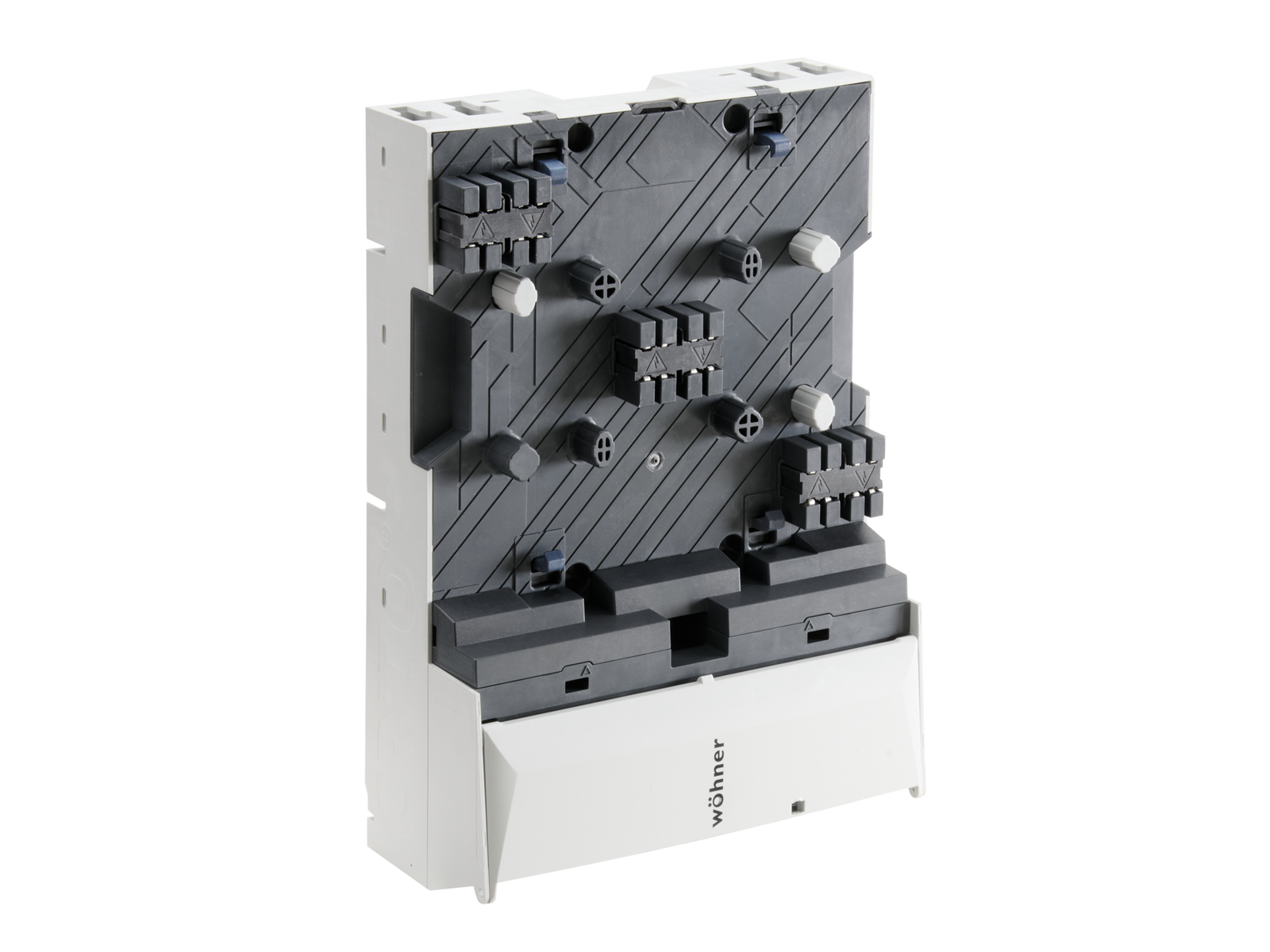

Соединительный модуль (01065)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01065 000A

CRITO®CrossBoard

Соединительный модуль

300 mm², for rear feeding of the CrossBoard

3-полюсный

connection top or bottom

для CrossBoard 800 A 500 - 1100 mm

НОВЫЙ

Система

CrossBoard® 800 A

Группа продуктов 07
Подгруппа 51
Кол-во 1
EAN 4021267010652
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

UL

for UL feeder circuits >250V

номер типа: CR-B-200

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Электрические данные IEC
Номинальный ток (IEC): 800 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 800 В
номинальное импульсное напряжение U imp : 6 kV
номинальный выдерживаемый пиковый ток I pk макс.: 80 кА
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 30 кА
Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC: 800 В
макс. напряжение IEC DC: 800 В
токовая нагрузка (IEC) макс.: 800 A
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Электрические данные UL
номинальный ток (UL): 800 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR unprotected max.: 30 кА
3 cycles (without OPD) @ 725 V AC
SCCR protected max.: 65 кА
SCCR: 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
Механические данные
Ш x В x Г: 200 x 200 x 65
Вес: 67,0 kg/100
Полюсность: 3-пол.
фронтальная степень защиты: IP20
Особенности клеммной техники
Prismenklemme
screw drive: SW13
wire stripping: 45 мм
min. cross-section: 150 мм²
max. cross-section: 300 мм²
rm: 150 - 300 mm²
Md min.: 6,4 Nm
Md max.: 9,6 Nm
Not suitable for aluminium cables !

min. cross-section UL: MCM 300
max. cross-section UL: MCM 600
крутящий момент (UL): 71 lb-in
for wires UL: Cu 75°C

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Connectable cross-sections:

Prism clamp with laminated copper:
1x 10x 15.5… 24 mm x 0.8… 1.0 mm
2x 10x 15.5… 24 mm x 0.8… 1.0 mm
Torque: 8 Nm, 71 lb-in
Stripping lenght: 50 +/- 5 mm
Rated current: 500 A

Prism clamp with round wires:
150… 300 mm
300… 600 MCM
Torque: 8 Nm, 71 lb-in
Stripping length: 50 +/- 5 mm
Rated current: 500 A

Bolt connection with solid copper:
1x 10x 20… 40 mm x 1,0 mm
2x 10x 20… 40 mm x 1,0 mm
Torque: 20 Nm, 177 lb-in
Stripping length: 50 +/- 5 mm with whole (cf. mounting instruction)
Rated current: 800 A
