выключатель-разъединитель нагрузки 3-полюсный (23009)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 23009 000AD

CAPUS®Panel

выключатель-разъединитель нагрузки 3-полюсный

винт M12, ручка серая

2500 A

for mounting plate

S32-2500/3

Система

Panel

Группа продуктов 14
Подгруппа 18
Кол-во 1
EAN 4021267230098
ECLASS 6.1 27371403
ECLASS 7.1 27371403
ETIM 4.0 EC000216
ETIM 5.0 EC000216

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

CCC

номер типа: CP-S32-2500/3P

Технические данные

Типоразмер: 5
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 2500 A
номинальное напряжение (IEC) AC: 500 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 12 kV
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 50 кА
номинальная включающая способность: 110 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 240,0 Вт.

(The power dissipation at full load would be 375,0 Вт.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)
Механические данные
Ш x В x Г: 385 x 450 x 248
Вес: 2850,0 kg/100
Полюсность: 3-пол.
Mounting: for mounting plate

all poles switched at the same time

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз 2

| Лист данных

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

covers

23919 000AD
крышка подсоединительного отсека, сверху / снизу
для защиты всех клемм с одной стороны устройства, прозрачный цвет
for 3P, 3P+N, 4P
для: S32 2500 A / 3150 A
More

further accessories

23903 000AD
поворотный привод на дверь
graphite grey, without handle
without door interlock
для: S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
More

23906 000AD
поворотный привод на дверь
graphite grey, without handle
with door interlock, for padlocks
для: S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
More

23909 000AD
поворотный привод на дверь
graphite grey, without handle
with door interlock, for padlocks
для: S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
More

23914 000AD
поворотный привод на дверь
yellow-red, with handle
with door interlock, for padlocks
для: S32 2500 A / 3150 A
More

23921 000AD
контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
для: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
More

23924 000AD
cтержень, длина 300 мм
для: S32 630 A - 3150 A
More

33381 000
Стержень, длина 550 мм
LTS-800, LTS-F 630
для: LTS-800, LTS-F630
More

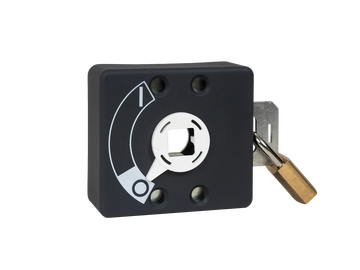

23956 000AD
CAPUS®Panel
locking device for direct drive
для: S32-3, S32-4, S32-5
НОВЫЙ
More
