chave seccionadora sob carga 3 polos (23009)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 23009000AD

CAPUS®Panel

chave seccionadora sob carga 3 polos

parafuso M12, manopla cinza grafite

2500 A

para montagem em placa

S32-2500/3

NEW

Sistema

Panel

Grupo de produto 14
Subgroup 18
Unidade por pacote 1
EAN 4021267230098
ECLASS 6.1 27371403
ECLASS 7.1 27371403
ETIM 4.0 EC000216
ETIM 5.0 EC000216

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approvals

CCC

Número de tipo: CP-S32-2500/3P

Dados técnicos

Tamanho: 5
Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados elétricos IEC
Corrente de medição (IEC): 2500 A
Tensão de medição (IEC) AC: 500 V
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 12 kV
Corrente nominal admissível de curta duração Icw (1,0 s) max.: 50 kA
Capacidade nominal: 110 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 240,0 W.

(A dissipação de energia em sua carga máxima seria 375,0 W.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)
Dados mecânicos
L x A x P: 385 x 450 x 248
Peso: 2850,0 kg/100
Polaridade: 3 polos
Montagem: para montagem em placa

Abertura e fechamento simultâneos dos polos

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Esboço dimensionado 2

| Folha de dados

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

23903000AD
acionamento extraível
cinza grafite, sem manopla
sem trava contra porta
para: S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
NEW
Mais

23906000AD
acionamento extraível
cinza grafite, sem manopla
com trava contra porta, para cadeados
para: S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
NEW
Mais

23909000AD
acionamento extraível
cinza grafite, sem manopla
com trava contra porta, para cadeados
para: S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
NEW
Mais

23914000AD
acionamento extraível
amarelo/vermelho, com manopla
com trava contra porta, para cadeados
para: S32 2500 A / 3150 A
NEW
Mais

23919000AD
cobertura do compartimento de conexão, anexável em cima / embaixo
para proteção de todos os terminais de um lado da chave, fumê
für 3P, 3P+N, 4P
para: S32 2500 A / 3150 A
NEW
Mais

23921000AD
contato auxiliar
1 n/c + 1 n/o, conectores de plugue 6,3 x 0,8
para: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
NEW
Mais

23924000AD
eixo prolongador, 300 mm de comprimento
para: S32 630 A - 3150 A
NEW
Mais

33381000
eixo prolongador, 550 mm de comprimento
LTS-800, LTS-F 630
para: LTS-800, LTS-F630
Mais

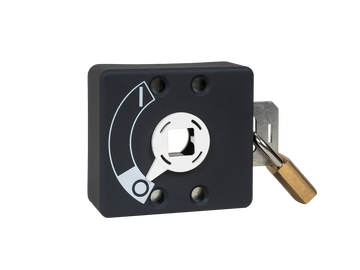

23956000AD
CAPUS®Panel
locking device for direct drive
para: S32-3, S32-4, S32-5
NEW
Mais
