Линейный выключатель-разъединитель с предохранителями типоразмер 1

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33631 000A

QUADRON 185Power Speed

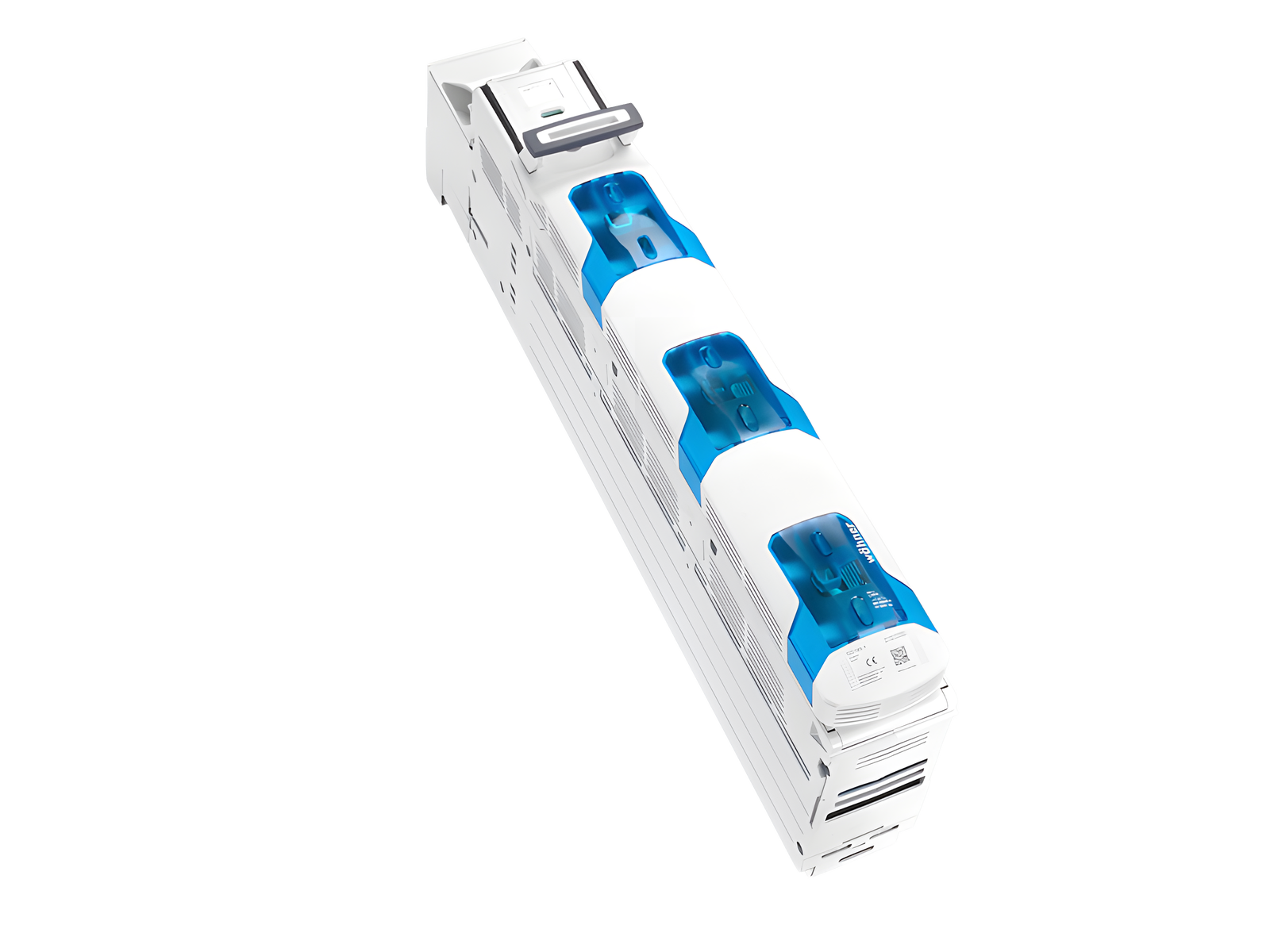

Линейный выключатель-разъединитель с предохранителями типоразмер 1

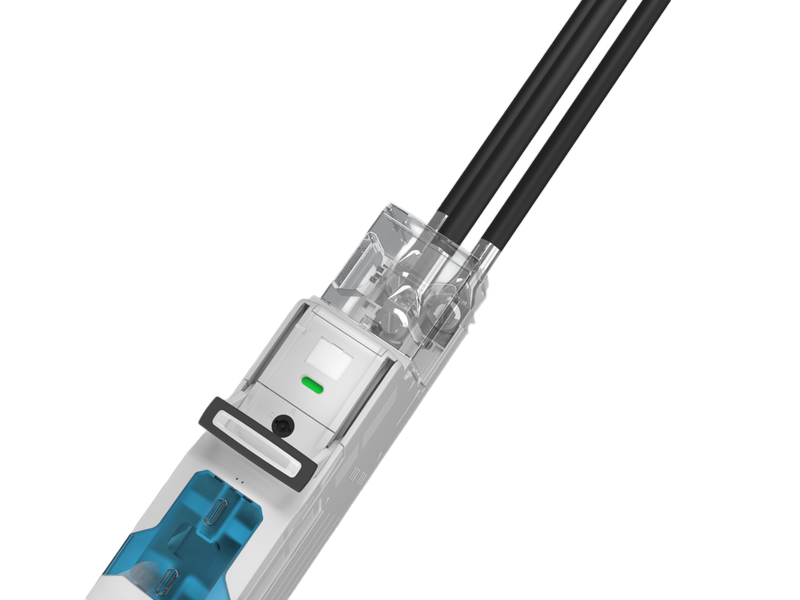

Подсоединение сверху М12

double-breaking

operator independent switching (snap-action mechanism)

для шин 30, 40, 60, 80, 100, 120 x 10

accessory required for busbar mounting

phase-out product

date of phase-out: 31.03.2026

Система

185Power

Преимущества продукта

When the cover is open, all touchable parts are voltage-free

Operator-independent switching

Lockable cover with double-bit lock

Mixed installation with all components 185Power

Can be sealed when switched on or off

Can be locked with up to 3 padlocks when switched off

Группа продуктов 18
Подгруппа 53
Кол-во 1
EAN 4021267336318
ECLASS 14.0 27142108
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB)

номер типа: QS185-1

Тип EAC: NH

Технические данные

для предохранителей размера: NH 1
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 32 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 250 A
номинальное напряжение (IEC) AC: 800 В
номинальное напряжение (IEC) DC: 800 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное напряжение изоляции U i DC: 1000 В
номинальное импульсное напряжение U imp : 12 kV
Катагория применения AC:

AC-23B (690 V / 250 A)
AC-22B (690 V / 250 A)
AC-22B (800 V / 160 A)
cond. short-circuit current with fuses (AC): 50 kA / 800 V (160 A)
100 kA / 690 V (250 A)
120 kA / 500 V (250 A)
одобрено с плавкими вставками рабочего класса: gG
устойчивость к короткому замыканию при защите предохранителями: 120 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 51,2 Вт.

(The power dissipation at full load would be 80,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000 V
visible information required: Do not switch under load.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
min. permitted operation temperature -25°C
max. permitted operation temperature 55°C
min. permitted temperature for transport and storage -25°C
The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses.
distance to grounded parts = 0mm at 120kA
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Механические данные
Ш x В x Г: 100 x 781 x 274
Вес: 1194,0 kg/100
для шин: 30, 40, 60, 80, 100, 120 x 10
трансформатор тока может быть установлен в устройство: ja
трансформатор тока может быть установлен в ТТ модуль: ja
фронтальная степень защиты: IP30
Особенности клеммной техники
screw connection
Свойства материала
halogen-free: Yes

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Montageset erforderlich, siehe Zubehör
допустимая мощность рассеивания плавкой вставки: 32 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
