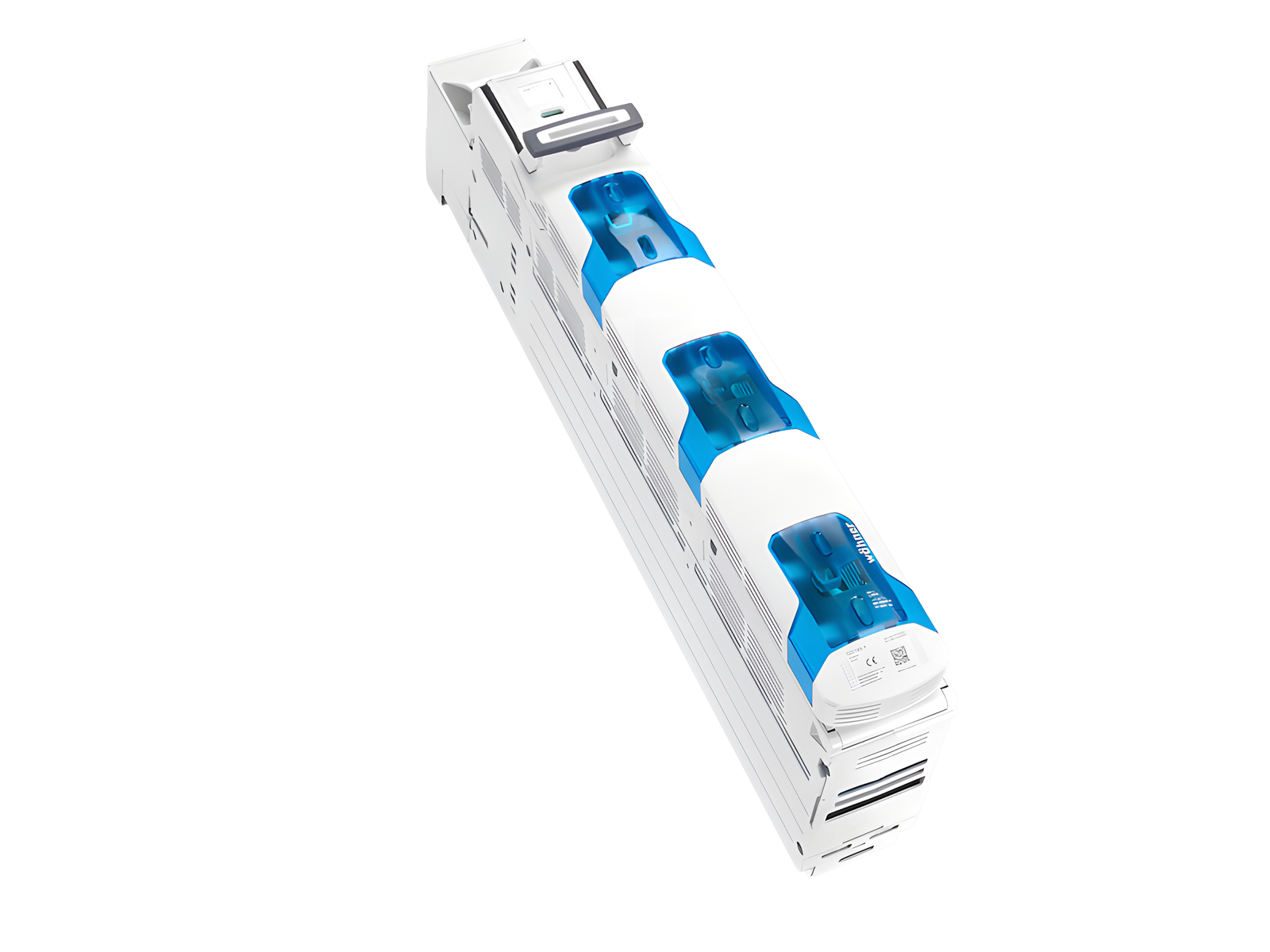

seccionador vertical NH, talla de fusible 1

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33631 000A

QUADRON 185Power Speed

seccionador vertical NH, talla de fusible 1

conexión superior M12

double-breaking

operator independent switching (snap-action mechanism)

para barras 30, 40, 60, 80, 100, 120 x 10

accessory required for busbar mounting

phase-out product

date of phase-out: 31.03.2026

sistema

185Power

ventajas del producto

When the cover is open, all touchable parts are voltage-free

Operator-independent switching

Lockable cover with double-bit lock

Mixed installation with all components 185Power

Can be sealed when switched on or off

Can be locked with up to 3 padlocks when switched off

grupo de producto 18
subgrupo 53
embalaje 1
EAN 4021267336318
ECLASS 14.0 27142108
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB)

tipo: QS185-1

EAC Type: NH

Datos técnicos

para fusibles de tamaño: NH 1
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 32 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 250 A
tensión nominal (IEC) AC: 800 V
tensión nominal (IEC) DC: 800 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión nominal de aislamiento Ui DC: 1000 V
tensión de pico Uimp: 12 kV
Utilisation category AC (IEC 60947-3) :

AC-23B (690 V / 250 A)
AC-22B (690 V / 250 A)
AC-22B (800 V / 160 A)
corriente de cortocircuito condicional con fusibles (AC): 50 kA / 800 V (160 A)
100 kA / 690 V (250 A)
120 kA / 500 V (250 A)
aprobado con fusibles de característica: gG
corriente de cortocircuito cuando se protege por fusibles: 120 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 51,2 W.

(The power dissipation at full load would be 80,0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000 V
visible information required: Do not switch under load.
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
min. permitted operation temperature -25°C
max. permitted operation temperature 55°C
min. permitted temperature for transport and storage -25°C
The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses.
distance to grounded parts = 0mm at 120kA
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
datos mecánicos
An x A x P: 100 x 781 x 274
peso: 1194,0 kg/100
para barras: 30, 40, 60, 80, 100, 120 x 10
el transformador de corriente puede ser integrado en el aparato: ja
el transformador de corriente puede ser integrado en el módulo de transformador: ja
grado de protección frontal: IP30
puntos de apriete
screw connection
cualidad de materiales
halogen-free: Yes

Application notes

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

Montageset erforderlich, siehe Zubehör
potencia disipada del fusible permitida: 32 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

accessories for mounting

33650 000A
set de montaje con 3 tornillos
para la conexión de embarrados en embarrados perforados, con posicionador incluido
talla 1-3
Mas

33651 000A
set de montaje con 3 abrazaderas
para montaje sin perforación en el sistema de barras, con y sin tapas de protección contra contacto directo CrossLink®
talla 1-3
para: QS185-...
Mas

33652 000A
ampliación de tornillo aislada para abrazadera
para trabajar con tensión de forma segura utilizando herramientas estándares
talla 1-3
Mas

connection accessories

33648 000A
kit de conexión de borne-brida de 70 - 240 mm²
con tapa posterior incluida
talla 1 - 3
Mas

33649 000A
kit de conexión de borne-brida de 120 - 300 mm²
con tapa posterior incluida
talla 1-3
Mas

covers

33733 000A
cubierta del área de conexión
universal para carriles NH de talla 1 - 3 y bloque de terminales de 800 A
talla 1-3
Mas

33758 000A
listón de soporte para obturador lateral
para tapas delanteras
talla 00-3
Mas

33113 000
soporte de la tapa lateral
para tapas delanteras
talla 00-3
Mas

33647 000A
tapa posterior para cubierta del área de conexión
talla 1-3
Mas

further accessories

33642 000A

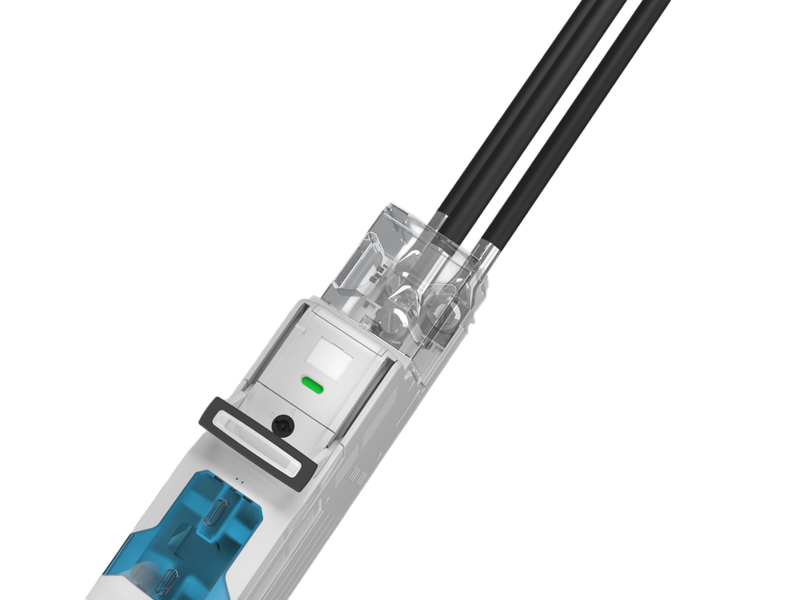

interruptor de señalización
conmutador 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®185Power Speed talla 00, 1, 2, 3
Mas

33762 000A
módulo de transformador de corriente universal
para el montaje en el área de conexión
talla 1-3
Mas

measuring transformers 333mV

37277 000A
Transformador de medida 200 A / 333 mV
tamaño CT1
class 1
Mas

37279 000A
Transformador de medida 400 A / 333 mV
tamaño CT1
class 1
Mas

37278 000A
Transformador de medida 250 A / 333 mV
tamaño CT1
class 1
Mas

37287 000A
Transformador de medida 400 A / 333 mV
tamaño CT1
class 0.5s
Mas

37288 000A
Transformador de medida 500 A / 333 mV
tamaño CT1
class 0.5s
Mas

37285 000A
Transformador de medida 200 A / 333 mV
tamaño CT1
class 0.5s
Mas

37281 000A
Transformador de medida 200 A / 333 mV
tamaño CT1
class 0.5
Mas

37282 000A
Transformador de medida 250 A / 333 mV
tamaño CT1
class 0.5
Mas

37286 000A
Transformador de medida 250 A / 333 mV
tamaño CT1
class 0.5s
Mas

37283 000A
Transformador de medida 400 A / 333 mV
tamaño CT1
class 0.5
Mas

37280 000A
Transformador de medida 500 A / 333 mV
tamaño CT1
class 1
Mas

37284 000A
Transformador de medida 500 A / 333 mV
tamaño CT1
class 0.5
Mas

current transformers class 1

37200 000A
transformador de corriente de 200 A / 5 A
tamaño CT1
1,5 VA / clase 1
Mas

37201 000A
transformador de corriente de 250 A / 5 A
tamaño CT1
1,5 VA / clase 1
Mas

37202 000A
transformador de corriente de 400 A / 5 A
tamaño CT1
1,5 VA / clase 1
Mas

37203 000A
transformador de corriente de 500 A / 5 A
tamaño CT1
1,5 VA / clase 1
Mas

current transformers class 0.5

37204 000A
transformador de corriente de 200 A / 5 A
tamaño CT1
1,5 VA / clase 0,5
Mas

37205 000A
transformador de corriente de 250 A / 5 A
tamaño CT1
1,5 VA / clase 0,5
Mas

37206 000A
transformador de corriente de 400 A / 5 A
tamaño CT1
1,5 VA / clase 0,5
Mas

37207 000A
transformador de corriente de 500 A / 5 A
tamaño CT1
1,5 VA / clase 0,5
Mas

37208 000A
transformador de corriente de 200 A / 5 A, con decl. de conformidad
tamaño CT1
1,5 VA / clase 0,5
stock sale
Mas

37209 000A
transformador de corriente de 250 A / 5 A, con decl. de conformidad
tamaño CT1
1,5 VA / clase 0,5
Mas

37210 000A
transformador de corriente de 400 A / 5 A, con decl. de conformidad
tamaño CT1
1,5 VA / clase 0,5
Mas

37211 000A
transformador de corriente de 500 A / 5 A, con decl. de conformidad
tamaño CT1
1,5 VA / clase 0,5
Mas
