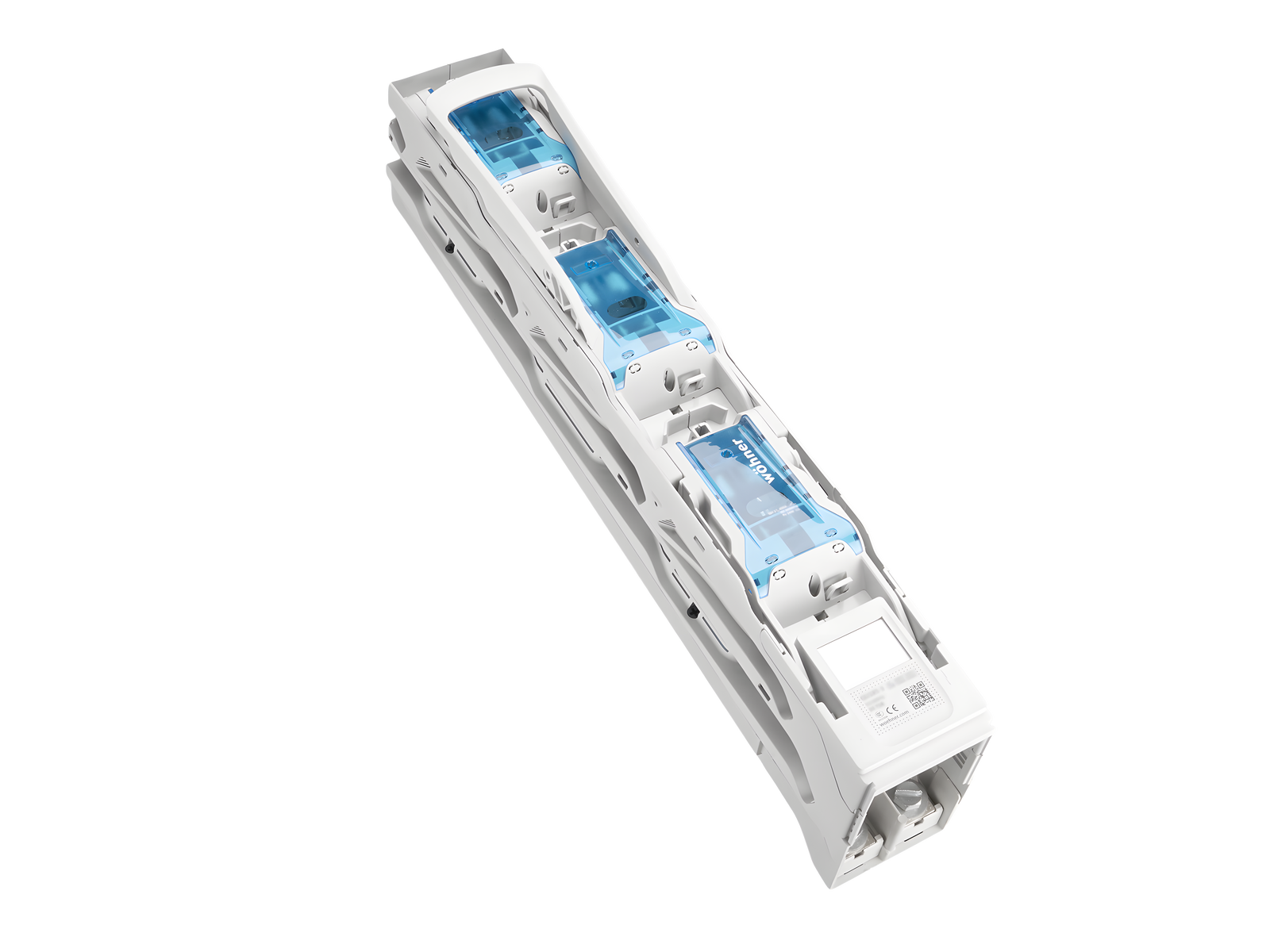

Линейный выключатель-разъединитель с предохранителями 630 A (33703)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33703 000A

QUADRON®185Power

Линейный выключатель-разъединитель с предохранителями 630 A

Size NH 3

Типоразмер 3, 3-полюсное отключение

Винт М12

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Преимущества продукта

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Группа продуктов 12
Подгруппа 55
Кол-во 1
EAN 4021267337032
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB)

номер типа: QU185-3

CCC certificate: 2015010302773479

Технические данные

для предохранителей размера: NH 3
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 630 A
номинальное напряжение (IEC) AC: 800 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 12 kV
Катагория применения AC:

AC-20B (800 V / 500 A)
AC-22B (800 V / 315 A)
AC-21B (690 V / 500 A)
AC-22B (500 V / 630 A)
AC-23B (400 V / 630 A)
cond. short-circuit current with fuses (AC): 65 kA / 800 V (315 A)
80 kA / 690 V (630 A)
100 kA / 500 V (630 A)
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 75,5 Вт.

(The power dissipation at full load would be 118,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000 V
visible information required: Do not switch under load.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front (see mounting instruction)
Механические данные
Ш x В x Г: 100 x 670 x 189
Вес: 582,3 kg/100
Полюсность: 3-пол.
для шин: 30, 40, 60, 80, 100, 120 x 10
трансформатор тока может быть установлен в устройство: ja
трансформатор тока может быть установлен в ТТ модуль: ja
фронтальная степень защиты: IP20
degree of protection when open: IP10

Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled mounting with terminal clamp
connection:
screw connection M12

Особенности клеммной техники


screw M12 :
Md 30 Nm

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

The terminal compartment cover 33733 is always needed for the connection at top and when using cable lugs.
допустимая мощность рассеивания плавкой вставки: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Размерный эскиз 2

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
