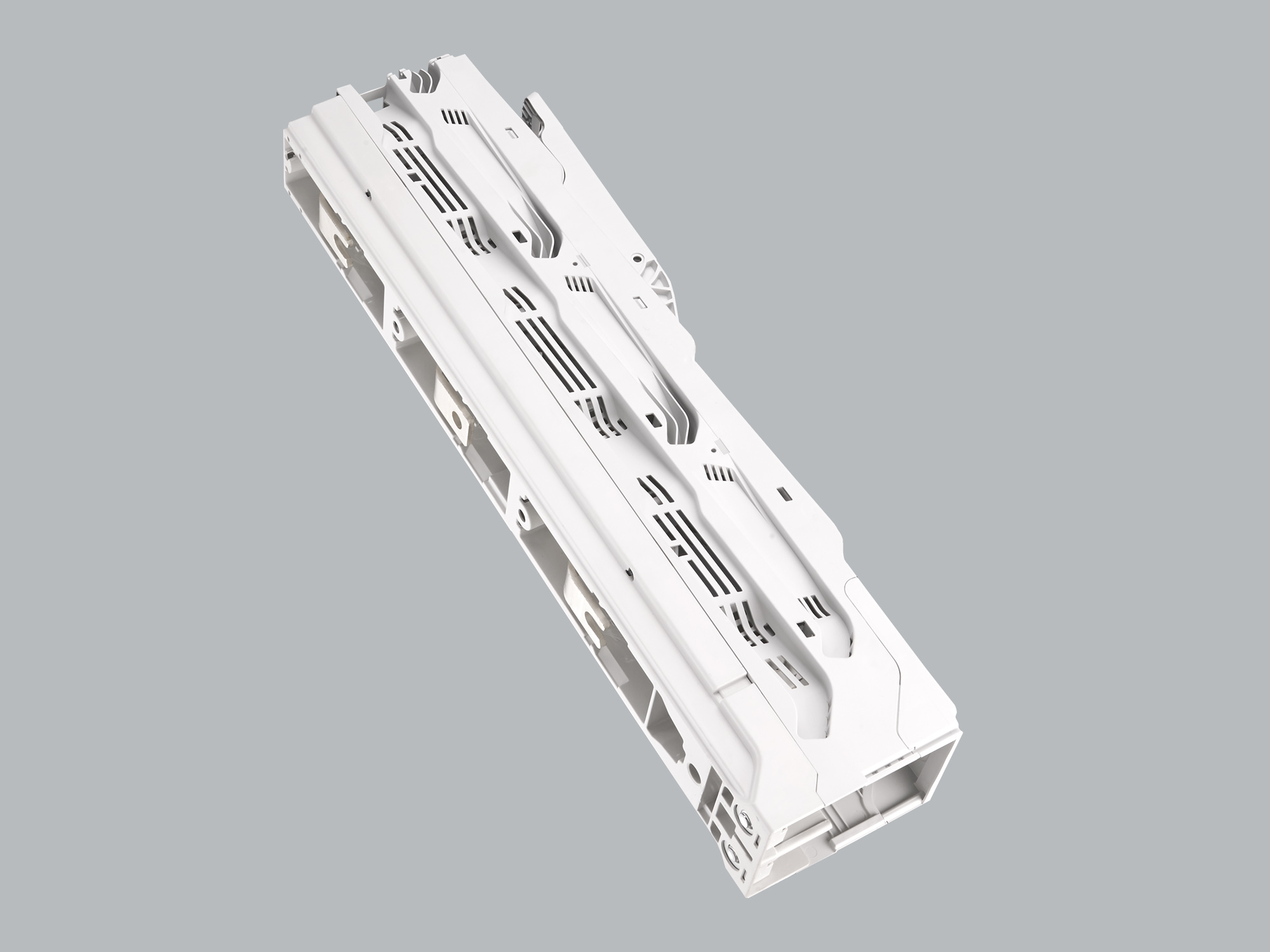

pojistková odpínací lišta 630 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33703 000A

QUADRON 185Power

pojistková odpínací lišta 630 A

velikost 3, 3-pólové odpínání

šroub M12

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

System

185Power

Advantages of the product

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Produktová skupina 12
Podskupina 55
velikost balení 1
EAN 4021267337032
ECLASS 14.0 27142108
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Schválení dle norem

IEC (CB)

typové číslo: QU185-3

EAC Type: NH

CCC certificate: 2015010302773479

Produktová data

pro velikost pojistek: NH 3
pojistková vložka podle na standardu: IEC / HD 60269-2
povolené rozptylování energie pojistkové vložky: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 630 A
jmenovité napětí (IEC) AC: 800 V
jmenovité izolační napětí Ui AC: 1000 V
jmenovité přepětí Uimp : 12 kV
Utilisation category AC (IEC 60947-3) :

AC-20B (800 V / 500 A)
AC-22B (800 V / 315 A)
AC-21B (690 V / 500 A)
AC-22B (500 V / 630 A)
AC-23B (400 V / 630 A)
kond. zkratový proud s pojistkami (AC): 65 kA / 800 V (315 A)
80 kA / 690 V (630 A)
100 kA / 500 V (630 A)
schváleno s pojistkovými vložkami dané třídy: gG
zkratová odolnost při ochraně pojistkami: 100 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 75,5 W.

(The power dissipation at full load would be 118,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000 V
visible information required: Do not switch under load.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
min. permitted operation temperature -40°C
max. permitted operation temperature 55°C
min. permitted temperature for transport and storage -40°C
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front (see mounting instruction)
Mechanické údaje
Š x V x H: 100 x 670 x 189
hmotnost: 582,3 kg/100
póly: 3-pólový
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
CT lze integrovat do zařízení: ja
CT lze integrovat do modulu CT: ja
čelní stupeň ochrany: IP20
degree of protection when open: IP10
Terminal points
screw connection
M12
screw drive: SW18
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Vlastnosti materiálu
halogen-free: Yes

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

The terminal compartment cover 33733 is always needed for the connection at top and when using cable lugs.
povolené rozptylování energie pojistkové vložky: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| Rozměrový výkres 2

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

accessories for mounting

33738 000A
háková svorka CrossLink®
pro CrossLink® systém přípojnic chráněný před nebezpečným dotykem
velikost 1 - 3
pro: QU185-1..., QU185-2..., QU185-3..., CRL185-..., EQ185-A320-...
Více

33740 000A
háková svorka
for busbar systems without protection modules
velikost 1 - 3
pro: QU185-1..., QU185-2..., QU185-3..., CRL185-..., EQ185-A320-...
Více

connection accessories

33735 000A
rámová svorka
for Cu / Al 70 - 240 mm²
velikost 1 - 3
pro: Cu / Al 70 - 240 mm²
Více

33736 000A
rámová svorka
for Cu / Al 120 - 300 mm²
velikost 1 - 3
Více

covers

33733 000A
kryt pro připojovací svorky vodičů
univerzální pro NH velikosti 1 - 3 a připojovací svorkovnici 800 A
velikost 1 - 3
Více

33758 000A
boční nosná lišta
pro přední kryt
velikost 00 - 3
Více

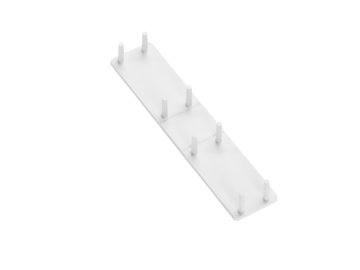

33761 000A
ochrana před nebezpečným dotykem ze zadní strany
ochrana před nebezpečným dotykem ze zadní strany pro fázi L1
Více

connection cable

37904 000A
pin connector with RJ12 lead
3 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Více

37905 000A
pin connector with RJ12 lead
1.5 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Více

37906 000A
pin connector with RJ12 lead
0.6 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Více

37907 000A
pin connector with RJ12 lead
0.3 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Více

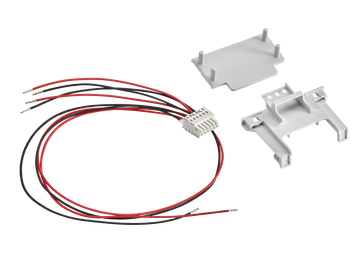

37902 000A
Connection kit
spring connector strip with 6 x 0.5 mm² leads
for internal wiring of CTs / measuring transformers
NEW
Více

37903 000A
pin connector
for independent assembly of RJ12 cables
NEW
Více

further accessories

33156 000
spínač
NO/NC 250 V AC / 5 A, 30 V DC / 4 A
Více

33768 000A
zásuvkový držák s montážní lištou
pro propojení transformátoru
velikost 1 - 3
Více

33769 000A
držák komponentů s montážními lištami
pro monitoring pojistek a propojení transformátoru
velikost 1 - 3
Více

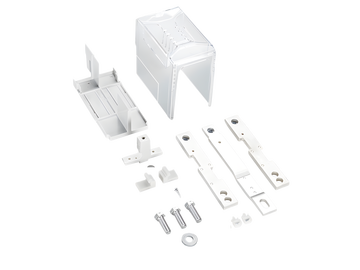

33762 000A
