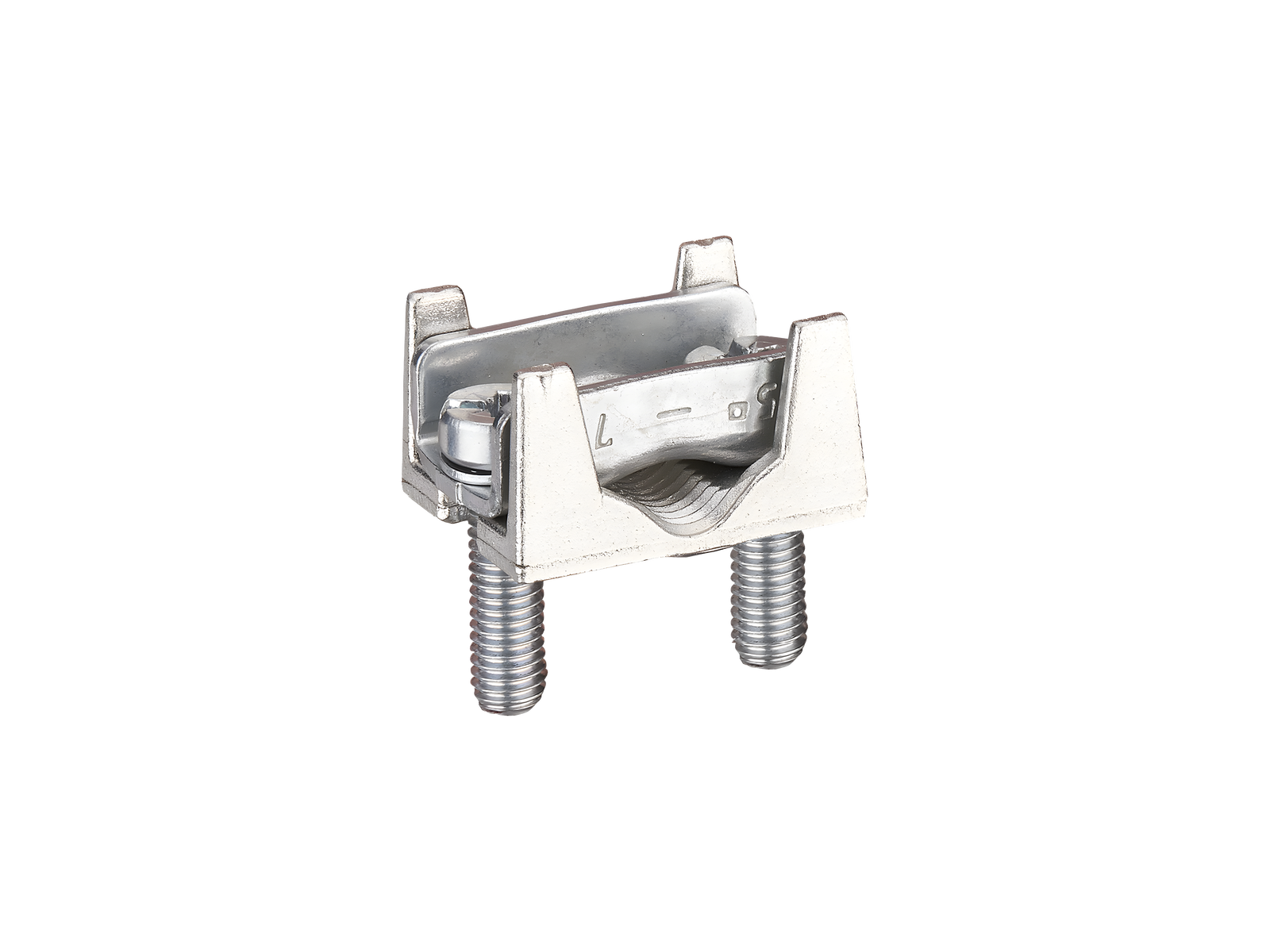

Зажимная клемма (33734)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33734 000A

Зажимная клемма

for Cu 10 - 95 mm²

Типоразмер 00

Система

185Power

Группа продуктов 12
Подгруппа 70
Кол-во 3
EAN 4021267337346
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Механические данные
Вес: 3,0 kg/100

Cu
1 x 10mm² re;
1 x 16-95mm² rm
1 x 35-95mm² sm
1 x 10-95mm² f
1 x 10-70mm² f+AE

Особенности клеммной техники
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

determined by main product

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Использование

33720 000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 3-полюсное отключение, с контролем состояния предохранителей
high version with screw M8
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33700 000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 3-полюсное отключение
high version with screw M8
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33724 000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 3-полюсное отключение, с контролем состояния предохранителей
flat version with screw M8
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33715 000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 1-полюсное отключение
high version with screw M8
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33704 000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 3-полюсное отключение
flat version with screw M8
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33719 000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 1-полюсное отключение
flat version with screw M8
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33617 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Высокая версия, подсоединение сверху М8
винтовое подсоединение
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

33611 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Низкая версия, подсоединение снизу М8
винтовое подсоединение
double-breaking
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

33626 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Высокая версия, подсоединение сверху М8
Соединение CrossLink, с контролем состояния предохранителей
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
More

33622 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Низкая версия, подсоединение сверху М8
Соединение CrossLink, с контролем состояния предохранителей
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
More

33625 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Высокая версия, подсоединение снизу М8
винтовое подсоединение, с контролем состояния предохранителей
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

33624 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Высокая версия, подсоединение снизу М8
Соединение CrossLink, с контролем состояния предохранителей
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
More

33621 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Низкая версия, подсоединение снизу М8
винтовое подсоединение, с контролем состояния предохранителей
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

33627 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Высокая версия, подсоединение сверху М8
Удлиненная версия, отводящие клеммы вверху, винтовое подсоединение
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

33623 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Низкая версия, подсоединение сверху М8
винтовое подсоединение, с контролем состояния предохранителей
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

33612 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Низкая версия, подсоединение сверху М8
Соединение CrossLink
double-breaking
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
More

33616 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Высокая версия, подсоединение сверху М8
Соединение CrossLink
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
More

33610 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Низкая версия, подсоединение снизу М8
Соединение CrossLink
double-breaking
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
More

33615 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Высокая версия, подсоединение снизу М8
винтовое подсоединение
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

33614 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Высокая версия, подсоединение снизу М8
Соединение CrossLink
double-breaking
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
More

33620 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Низкая версия, подсоединение снизу М8
Соединение CrossLink, с контролем состояния предохранителей
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
More

33613 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00
Низкая версия, подсоединение сверху М8
винтовое подсоединение
double-breaking
operator independent switching (snap-action mechanism)
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

33705 000A
QUADRON®185Power
Линейный держатель NH предохранителей, 160 A
Типоразмер 00, открытая версия
Винт М8, низкая версия
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33591 000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
with extended touch protection IP20 when open
Типоразмер 00, 1-полюсное отключение
high version with screw M8
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

37700 000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 3-полюсное отключение
high version with screw M8
terminal body alu, pressure piece brass
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection
для шин: 30, 40, 60, 80, 100, 120 x 10
НОВЫЙ
More

33589 000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
with extended touch protection IP20 when open
Типоразмер 00, 3-полюсное отключение
high version with screw M8
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
