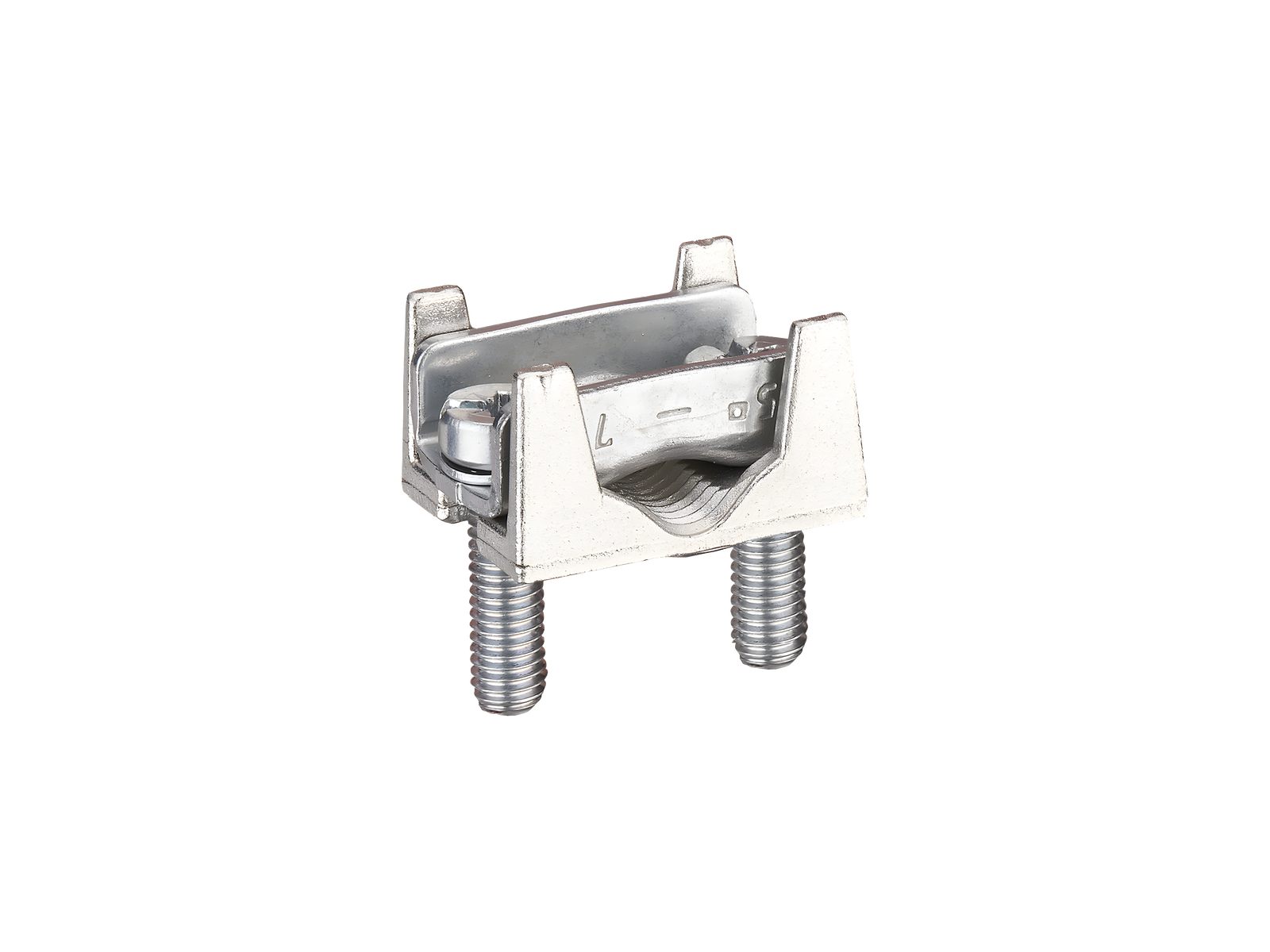

borne à prisme (33734)

The picture may show a similar product.

Description

Référence 33734000A

borne à prisme

für Cu / Al 10 - 95 mm²

taille 00

Système

185Power

Groupe de produits	12
Sous-groupe	70

Dimensions de l'emballage	3
EAN	4021267337346

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	3,0 kg/100

Cu
1 x 10mm² re;
1 x 16-95mm² rm
1 x 35-95mm² sm
1 x 10-95mm² f
1 x 10-70mm² f+AE

Points de raccordement
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33720000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33700000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33724000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
flat version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33715000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33704000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
flat version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33719000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
flat version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33617000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en haut M8
liaison vissée
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33611000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en bas M8
liaison vissée
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33626000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en haut M8
connecteur CrossLink, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33622000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en haut M8
connecteur CrossLink, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33625000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en bas M8
liaison vissée, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33624000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en bas M8
connecteur CrossLink, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33621000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en bas M8
liaison vissée, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33627000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en haut M8
version haute, départs en haut, liaison vissée
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33623000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en haut M8
liaison vissée, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33612000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en haut M8
connecteur CrossLink
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33616000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en haut M8
connecteur CrossLink
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33610000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en bas M8
connecteur CrossLink
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33615000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en bas M8
liaison vissée
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33614000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en bas M8
connecteur CrossLink
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33620000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en bas M8
connecteur CrossLink, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33613000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en haut M8
liaison vissée
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33705000A
QUADRON^®185Power
réglette porte-fusible NH 160 A
Taille 00, forme ouverte
vis M8, version plate
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33591000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
with extended touch protection IP20 when open
Taille 00, commutation à 1 pôle
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

37700000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
high version with screw M8
Klemmengehäuse Alu, Druckstück Messing
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33589000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
with extended touch protection IP20 when open
Taille 00, à commutation tripolaire
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

https://pim.woehner.de/FR/DE/1000155849

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
