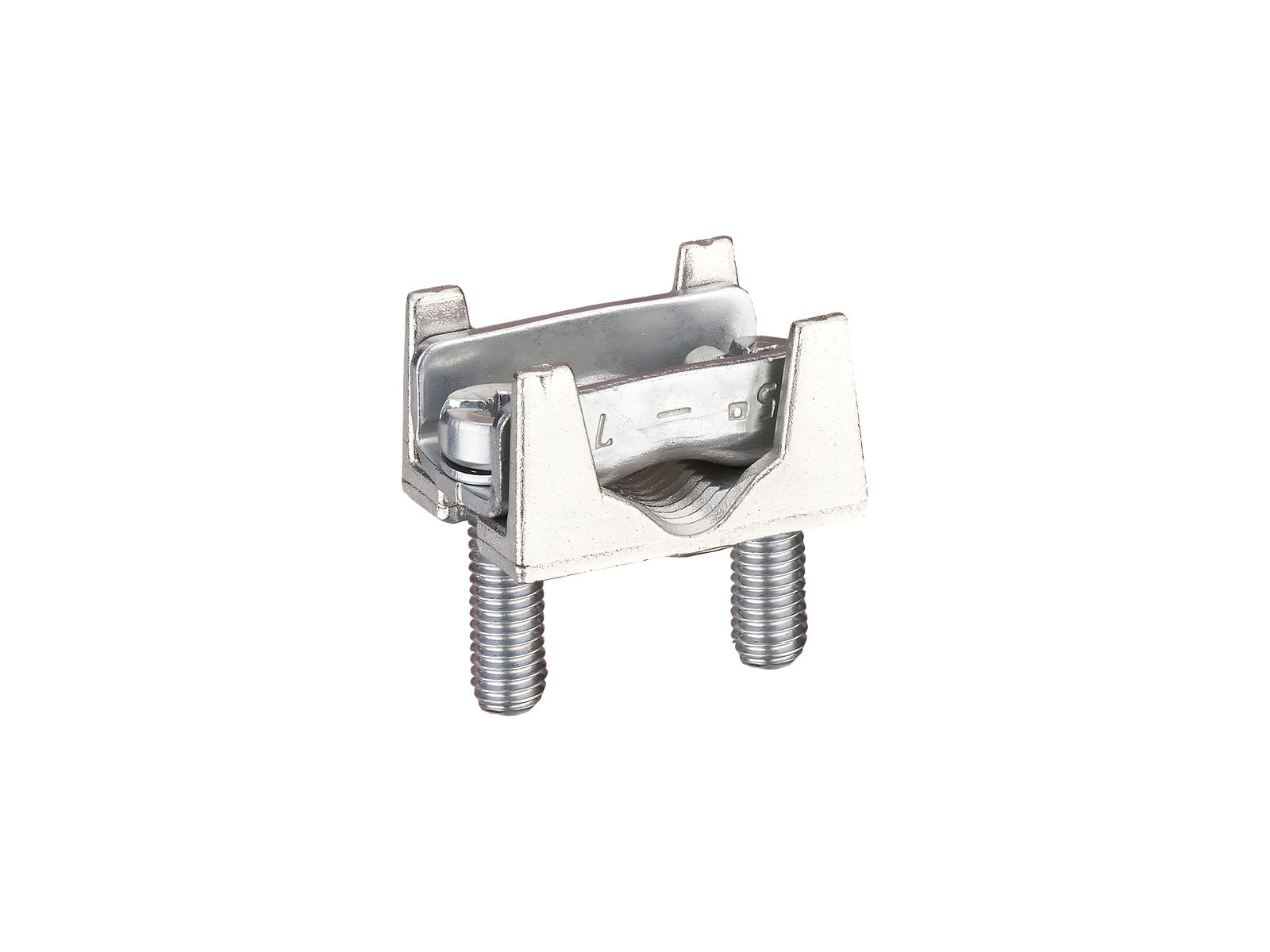

borne à prisme (33734)

The picture may show a similar product.

Description

Référence 33734 000A

borne à prisme

pour Cu 10 - 95 mm²

taille 00

Système

185Power

Groupe de produits	12
Sous-groupe	70

Dimensions de l'emballage	3
EAN	4021267337346

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	3,0 kg/100

Cu
1 x 10mm² re;
1 x 16-95mm² rm
1 x 35-95mm² sm
1 x 10-95mm² f
1 x 10-70mm² f+AE

Points de raccordement
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33720 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
version haute avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33700 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
version haute avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33724 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
version plate avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33715 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
version haute avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33704 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
version plate avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33719 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
version plate avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33617 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le haut M8
liaison vissée
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33611 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le bas M8
liaison vissée
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33626 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le haut M8
connecteur CrossLink, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33622 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le haut M8
connecteur CrossLink, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33625 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le bas M8
liaison vissée, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33624 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le bas M8
connecteur CrossLink, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33621 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le bas M8
liaison vissée, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33627 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le haut M8
version haute, départs en haut, liaison vissée
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33623 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le haut M8
liaison vissée, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33612 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le haut M8
connecteur CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33616 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le haut M8
connecteur CrossLink
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33610 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le bas M8
connecteur CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33615 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le bas M8
liaison vissée
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33614 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le bas M8
connecteur CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33620 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le bas M8
connecteur CrossLink, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33613 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le haut M8
liaison vissée
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33705 000A
QUADRON^®185Power
réglette porte-fusible NH 160 A
Taille 00, forme ouverte
vis M8, version plate
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33591 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
with extended touch protection IP20 when open
Taille 00, commutation à 1 pôle
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

37700 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
version haute avec vis M8
corp de la borne en alu et pièce de pression en laiton
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Nouveau
Plus

33589 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
with extended touch protection IP20 when open
Taille 00, à commutation tripolaire
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

https://pim.woehner.de/FR/CH/1000155849

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
