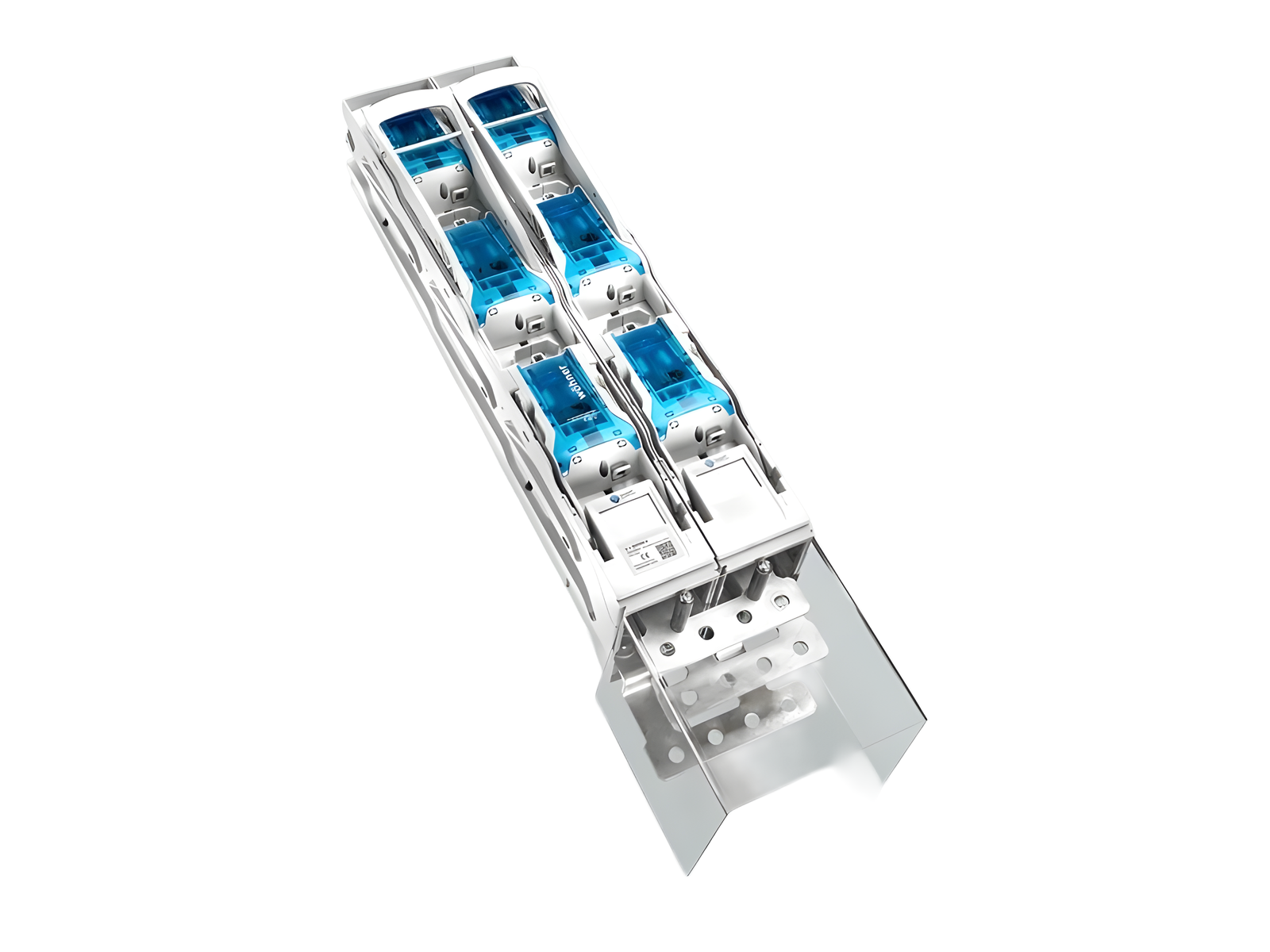

Сдвоенный линейный выключатель с предохранителями 1250 А (33731)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33731 000A

QUADRON®185Power

Сдвоенный линейный выключатель с предохранителями 1250 А

3-полюсное отключение

Винт M12, включая крышки для клемм

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Преимущества продукта

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Группа продуктов 12
Подгруппа 55
Кол-во 1
EAN 4021267337315
ECLASS 6.1 27142109
ECLASS 7.1 27142109
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

номер типа: QU185-3/2x

Технические данные

для предохранителей размера: NH 3
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 1250 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 8 kV
Катагория применения AC: AC-20B (690 V)
Категория применения DC: DC-20B
max. voltage between the fuses: 800 V
visible information required: Do not switch under load.
cond. short-circuit current with fuses (AC): 50 kA
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 243,2 Вт.

(The power dissipation at full load would be 380,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

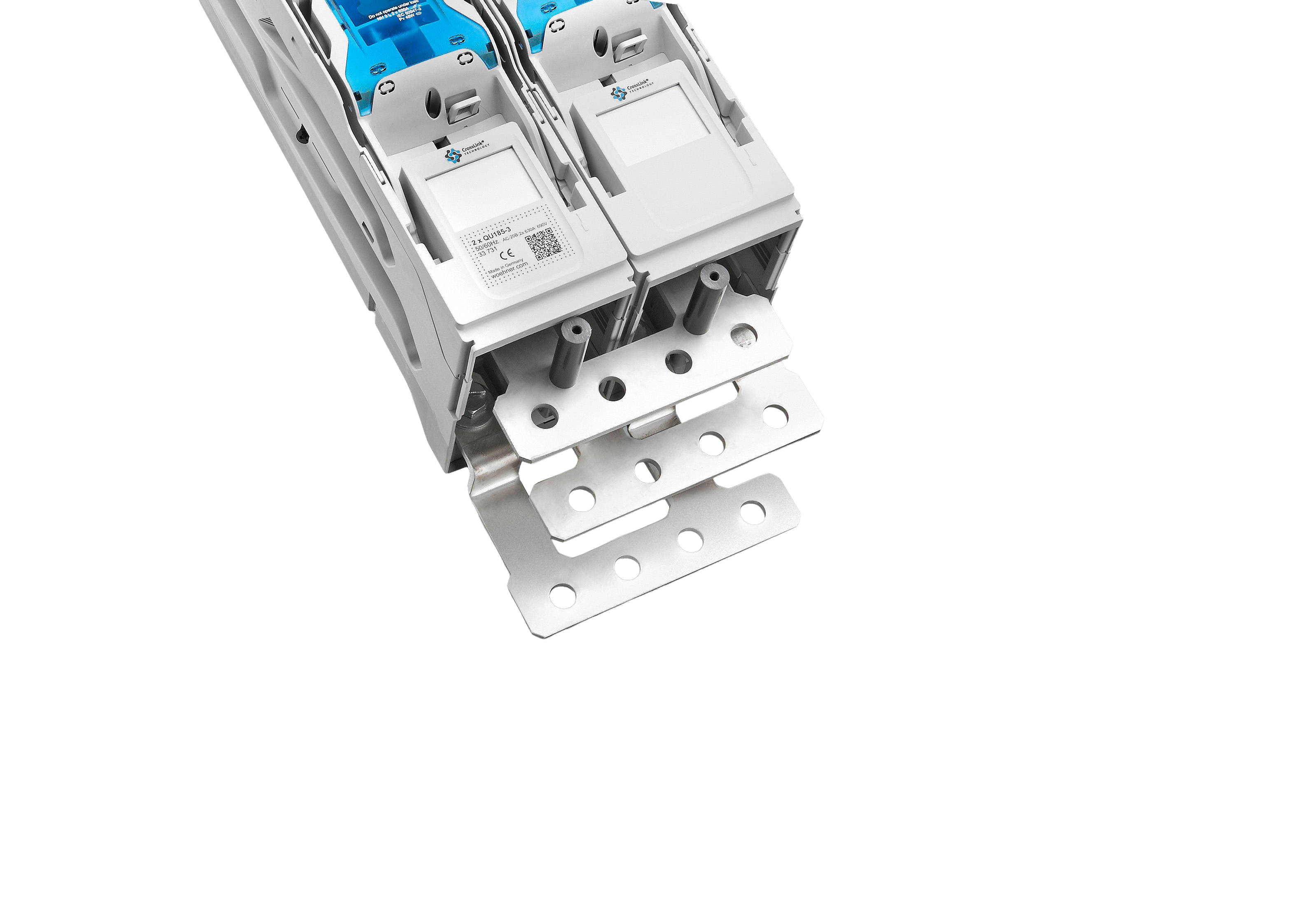

version: connection bottom

ampacity with fuses NH3 gG 500 V AC 630 A:
- 1250 A bolt connection (it's recommended to wear gloves when operating)
- 1190 A bolt connection
- 1125 A using terminal clamp 33738 or 33740

ampacity with solid links (knives) 1000 A:
- 1550 A bolt connection
- 1350 A using terminal clamp 33738 or 33740
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Механические данные
Ш x В x Г: 200 x 890 x 190
Вес: 1556,0 kg/100
для шин: 30, 40, 60, 80, 100, 120 x 10
трансформатор тока может быть установлен в устройство: ja
фронтальная степень защиты: IP20
degree of protection when open: IP10

Type of fastening:
can be screwed onto drilled busbar, diameter 13 mm, undrilled mounting with terminal clamp
connection:
screw connection M12, max. 4/8 cable lugs for 300 / 240mm², for more information download mounting instruction.

Особенности клеммной техники


screw M12 :
Md 30 Nm

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
допустимая мощность рассеивания плавкой вставки: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

accessories for mounting

33738 000A

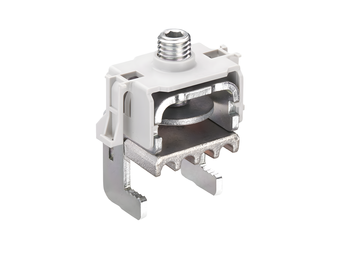

CrossLink® клеммный зажим
Для шинных систем с CrossLink® защитой от прикосновения
Типоразмер 1 - 3
More

33740 000A

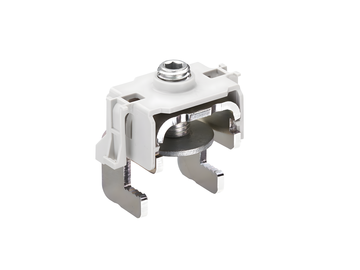

Клеммный зажим
for busbar systems without protection modules
Типоразмер 1 - 3
More

covers

33758 000A

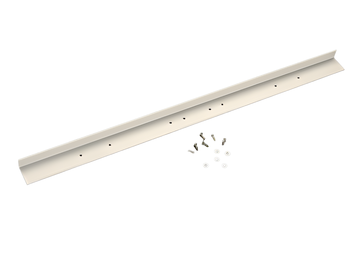

Продольная соединительная полоса
Для передних крышек
Типоразмер 00 - 3
More

further accessories

33156 000

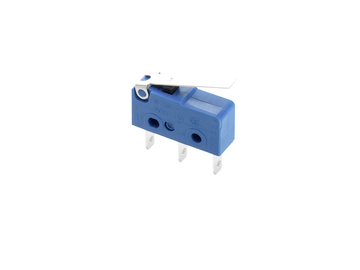

Контрольный контакт
Перекидной контакт 250 В AC / 5 A, 30 В DC / 4 A
More

33768 000A
Держатель разъема с рейкой
Для CT соединений
Типоразмер 1 - 3
More

33769 000A
Держатель для оборудования с рейками
Для контроля состояния предохранителей и СТ соединения
Типоразмер 1 - 3
More

measuring transformers 333mV

37307 000A
measuring transformer 600 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37296 000A
measuring transformer 200 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37304 000A
measuring transformer 250 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37289 000A
measuring transformer 200 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37298 000A
measuring transformer 400 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37305 000A
measuring transformer 400 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37293 000A
measuring transformer 600 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37290 000A
measuring transformer 250 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37303 000A
measuring transformer 200 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
on request
More

37292 000A
measuring transformer 500 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37306 000A
measuring transformer 500 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37297 000A
measuring transformer 250 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37291 000A
measuring transformer 400 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37299 000A
measuring transformer 500 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37300 000A
measuring transformer 600 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

current transformers class 1

37212 000A
Трансформатор тока 200 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37213 000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37214 000A
Трансформатор тока 400 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37216 000A
Трансформатор тока 600 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37215 000A
Трансформатор тока 500 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

current transformers class 0.5

37219 000A
Трансформатор тока 200 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37220 000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37221 000A
Трансформатор тока 400 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37222 000A
Трансформатор тока 500 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37223 000A
Трансформатор тока 600 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37232 000A
Трансформатор тока 200 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37233 000A
Трансформатор тока 250 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37234 000A
Трансформатор тока 400 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37235 000A
Трансформатор тока 500 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

current transformers class 0.5s

37226 000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37227 000A
Трансформатор тока 400 A / 5 A
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37228 000A
Трансформатор тока 500 A / 5 A
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37229 000A
Трансформатор тока 600 A / 5 A
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37236 000A
Трансформатор тока 250 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37237 000A
Трансформатор тока 400 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37238 000A
Трансформатор тока 500 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More
