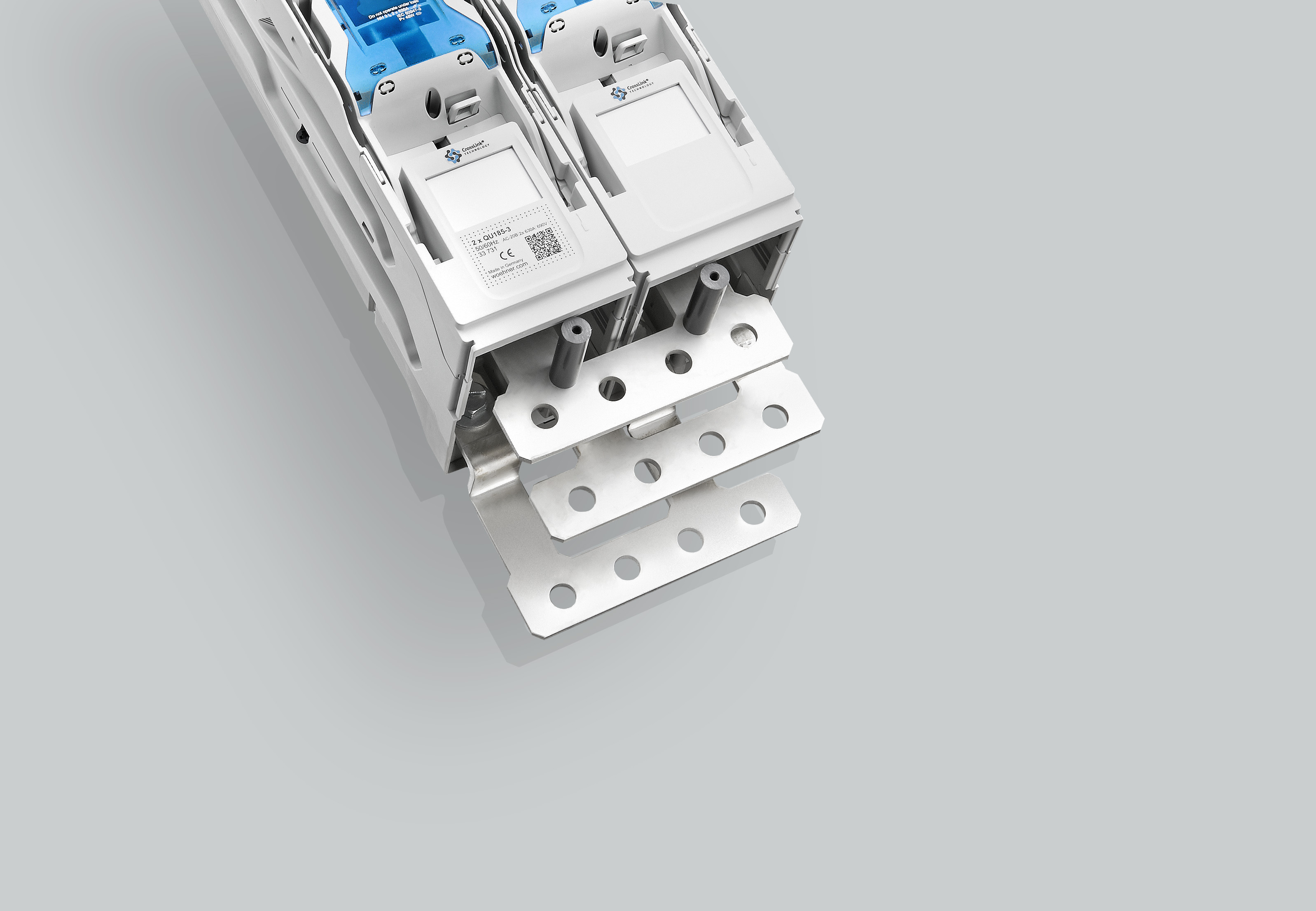

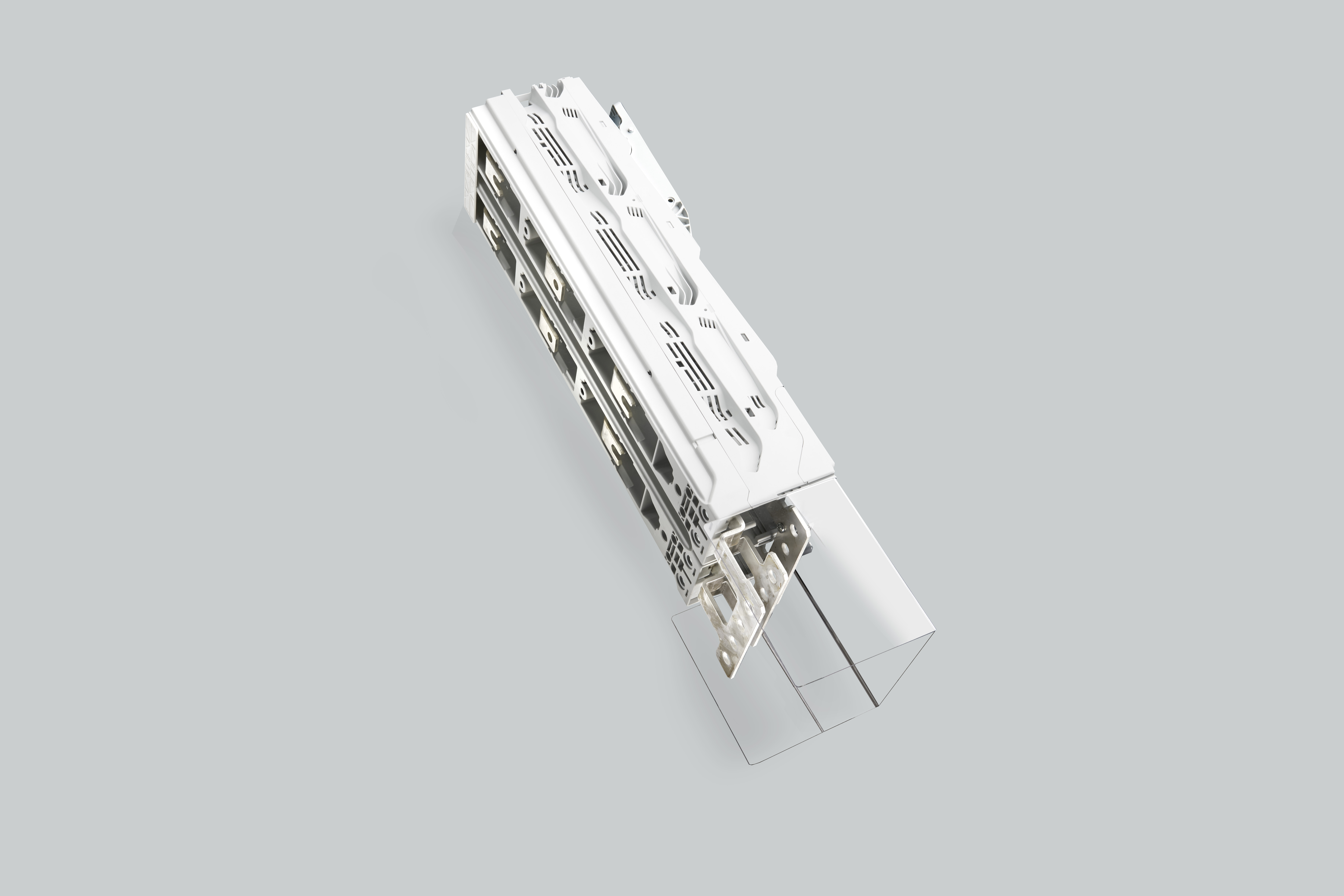

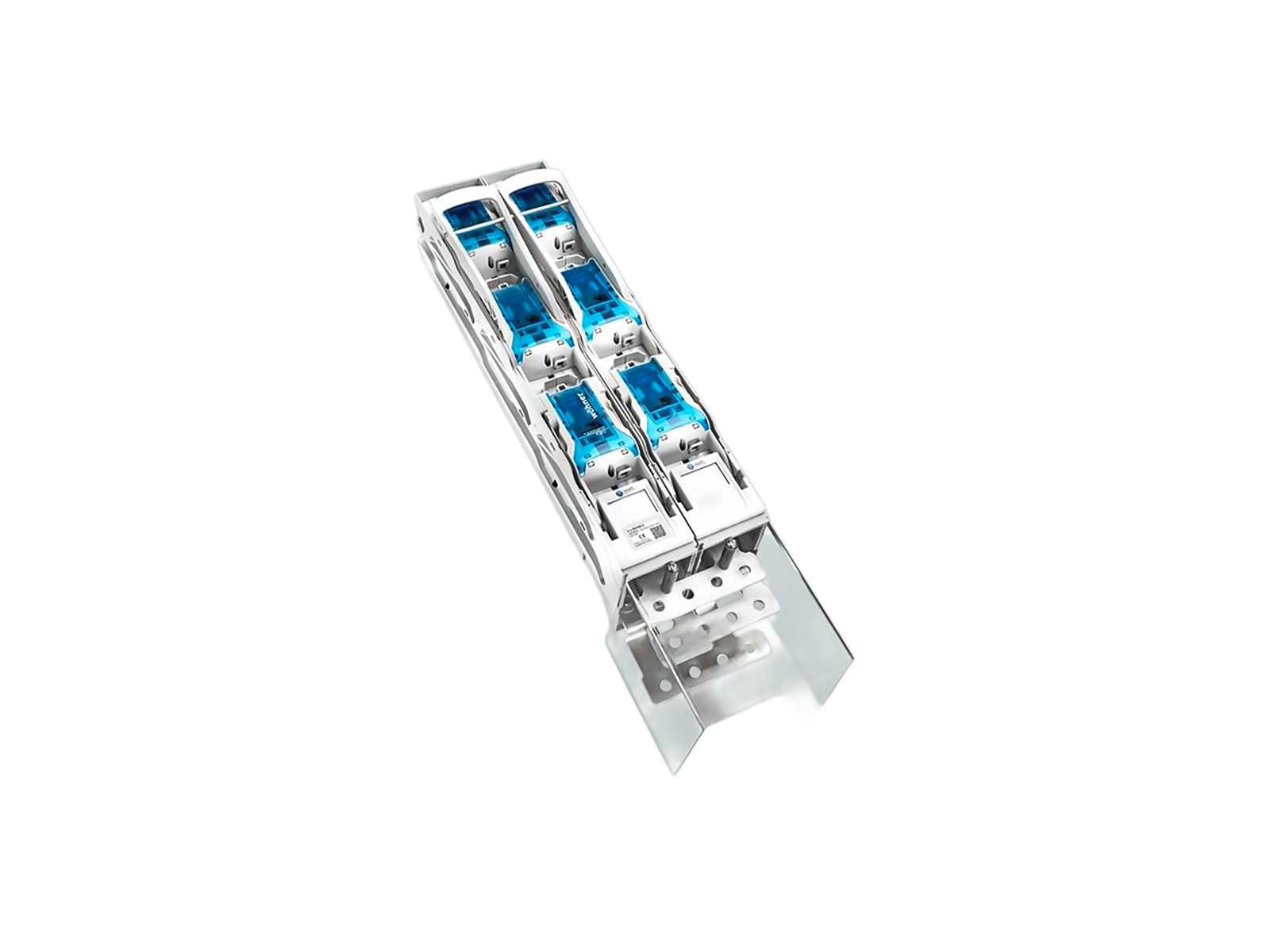

dvojitá pojistková odpínací lišta 1250 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33731 000A

QUADRON 185Power

dvojitá pojistková odpínací lišta 1250 A

3-pólové odpínání

šroub M12, vč, krytu přípojného prostoru

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

System

185Power

Advantages of the product

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Produktová skupina 12
Podskupina 55
velikost balení 1
EAN 4021267337315
ECLASS 14.0 27142109
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

typové číslo: QU185-3/2x

EAC Type: NH

Produktová data

pro velikost pojistek: NH 3
pojistková vložka podle na standardu: IEC / HD 60269-2
povolené rozptylování energie pojistkové vložky: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 1250 A
jmenovité napětí (IEC) AC: 690 V
jmenovité izolační napětí Ui AC: 1000 V
jmenovité přepětí Uimp : 8 kV
Utilisation category AC (IEC 60947-3) : AC-20B (690 V)
kond. zkratový proud s pojistkami (AC): 50 kA / 690 V (500 A)
50 kA / 500 V (630 A)
schváleno s pojistkovými vložkami dané třídy: gG
zkratová odolnost při ochraně pojistkami: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 243,2 W.

(The power dissipation at full load would be 380,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 800 V
visible information required: Do not switch under load.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
min. permitted operation temperature -40°C
max. permitted operation temperature 55°C
min. permitted temperature for transport and storage -40°C

version: connection bottom

ampacity with fuses NH3 gG 500 V AC 630 A:
- 1250 A bolt connection (it's recommended to wear gloves when operating)
- 1190 A bolt connection
- 1125 A using terminal clamp 33738 or 33740

ampacity with solid links (knives) 1000 A:
- 1550 A bolt connection
- 1350 A using terminal clamp 33738 or 33740
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Mechanické údaje
Š x V x H: 200 x 890 x 190
hmotnost: 1556,0 kg/100
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
CT lze integrovat do zařízení: ja
čelní stupeň ochrany: IP20
degree of protection when open: IP10
Terminal points
screw connection
M12
screw drive: SW18
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Vlastnosti materiálu
halogen-free: Yes

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
povolené rozptylování energie pojistkové vložky: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

accessories for mounting

33738 000A
háková svorka CrossLink®
pro CrossLink® systém přípojnic chráněný před nebezpečným dotykem
velikost 1 - 3
pro: QU185-1..., QU185-2..., QU185-3..., CRL185-..., EQ185-A320-...
Více

33740 000A
háková svorka
for busbar systems without protection modules
velikost 1 - 3
pro: QU185-1..., QU185-2..., QU185-3..., CRL185-..., EQ185-A320-...
Více

covers

33758 000A
boční nosná lišta
pro přední kryt
velikost 00 - 3
Více

further accessories

33156 000
spínač
NO/NC 250 V AC / 5 A, 30 V DC / 4 A
Více

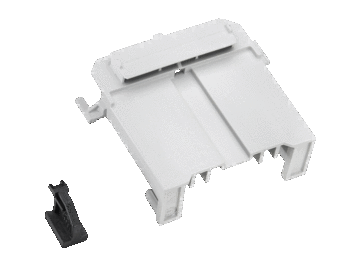

33768 000A
zásuvkový držák s montážní lištou
pro propojení transformátoru
velikost 1 - 3
Více

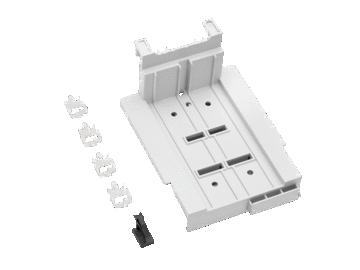

33769 000A
