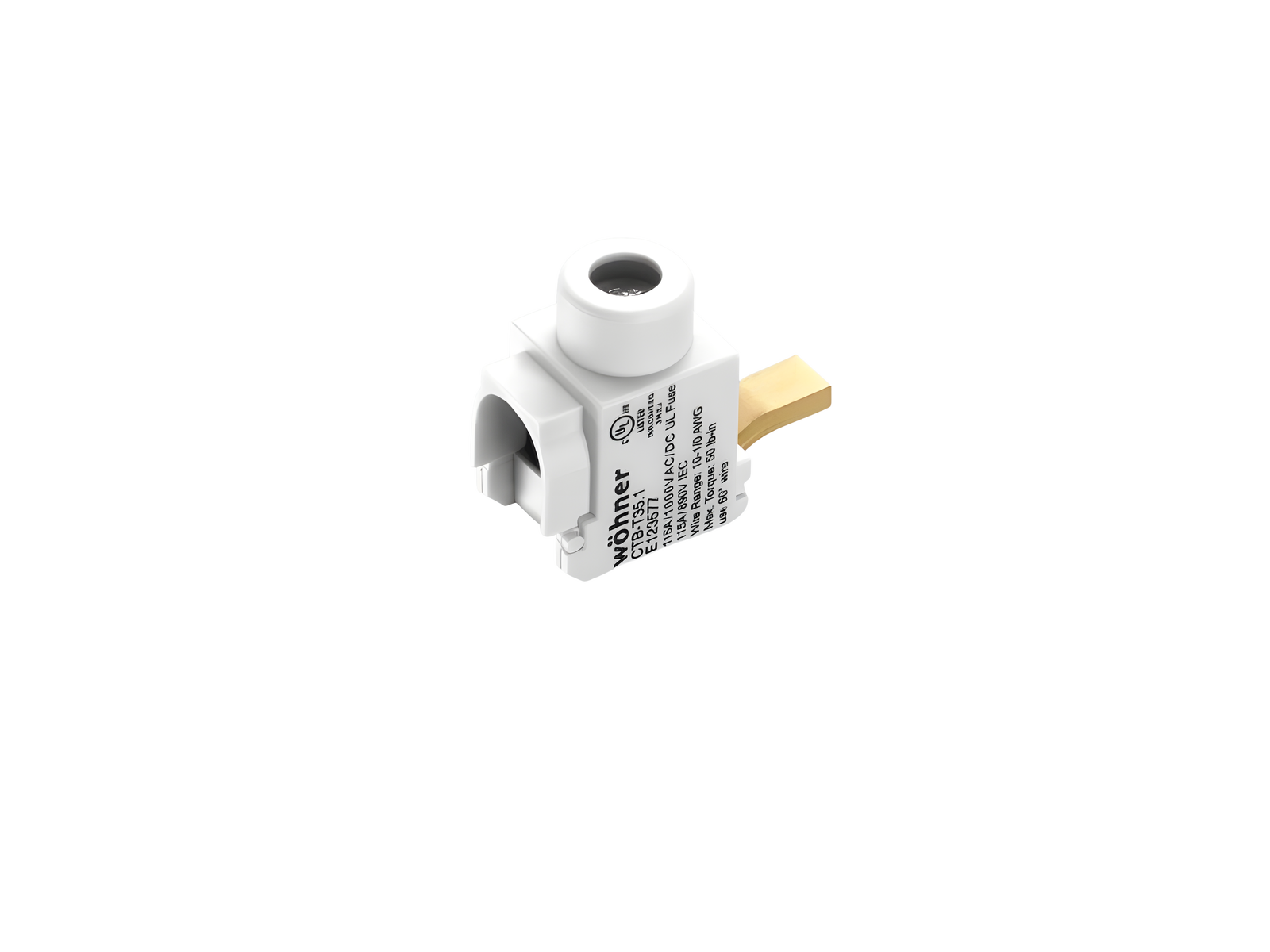

Подсоединительная клемма, подсоединение спереди (31039)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31039000

Подсоединительная клемма, подсоединение спереди

6 - 35 mm² / AWG 10 - 1/0

для 31548

Группа продуктов 07
Подгруппа 26
Кол-во 10
EAN 4021267310394
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL

for UL feeder circuits >250V

номер типа: CTB-T35.1

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 115 A
номинальное напряжение (IEC) AC: 690 В
номинальное импульсное напряжение U imp : 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 690 В
макс. напряжение IEC DC: 1000 В
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 115 A
номинальное напряжение (UL) AC: 1000 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 1000 В
SCCR unprotected max.: 10 кА
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Механические данные
Ш x В x Г: 17 x 41 x 29
Вес: 3,0 kg/100
Особенности клеммной техники
min. cross-section: 6 мм²
max. cross-section: 50 мм²
Not suitable for aluminium cables !


6 - 35mm²
max. connection diameter 11mm
AWG 10 - 1/0

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Справочная информация

Recommended stripping of the insulation on the connection lead approx. 14mm
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
