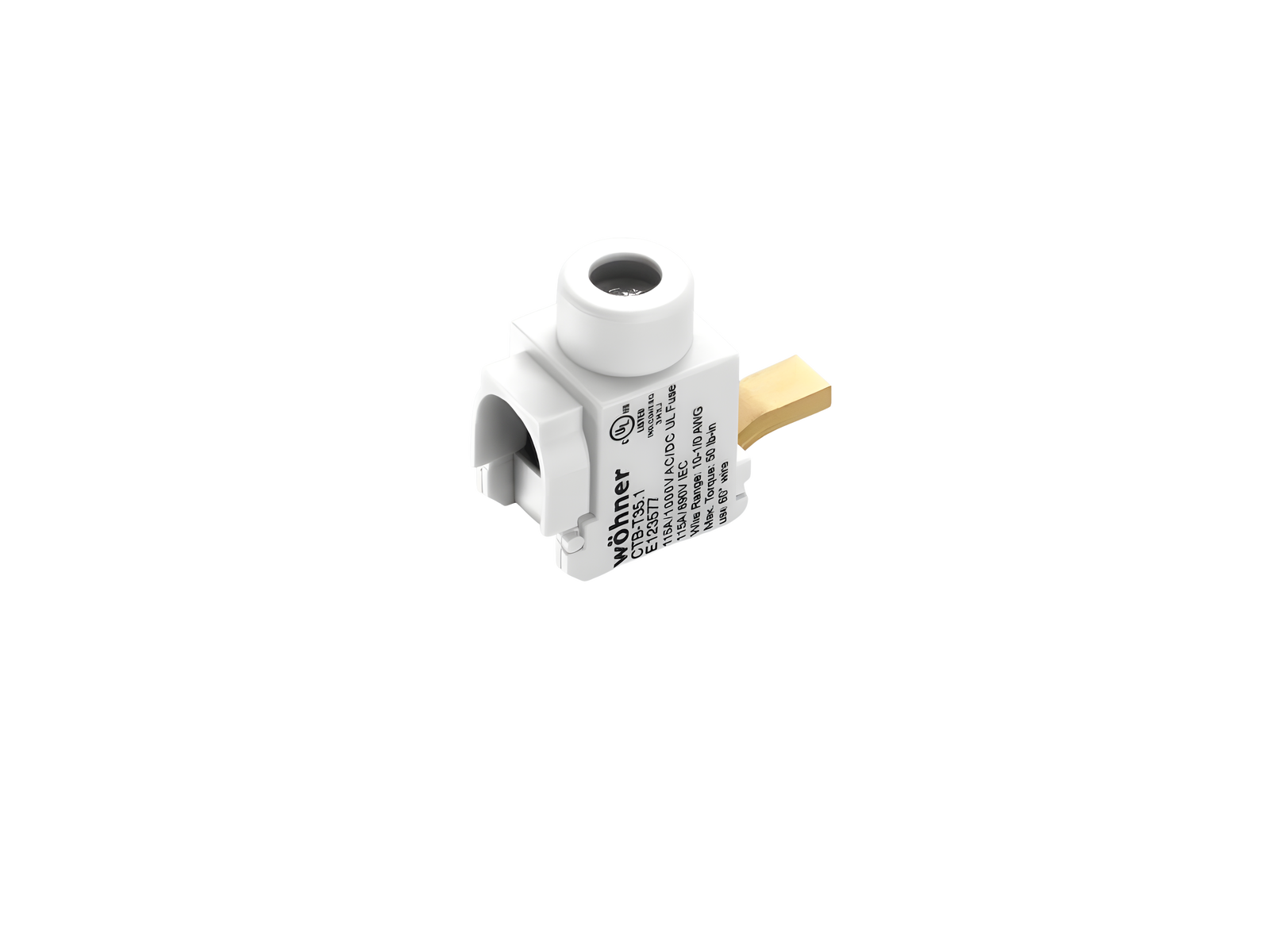

terminal de conexão, conexão frontal (31039)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31039 000

terminal de conexão, conexão frontal

6 - 35 mm² / AWG 10 - 1/0

para 31548

Grupo de produto 07
Subgroup 26
Unidade por pacote 10
EAN 4021267310394
ECLASS 6.1 27371392
ECLASS 7.1 27371392
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

UL

for UL feeder circuits >250V

Número de tipo: CTB-T35.1

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 115 A
Tensão de medição (IEC) AC: 690 V
Tensão suportável nominal de impulso Uimp: 4 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 690 V
tensão máxima IEC DC: 1000 V
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 115 A
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 1000 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Dados mecânicos
L x A x P: 17 x 41 x 29
Peso: 3,0 kg/100
pontos terminais
min. cross-section: 6 mm²
max. cross-section: 50 mm²
Not suitable for aluminium cables !


6 - 35mm²
max. connection diameter 11mm
AWG 10 - 1/0

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Recommended stripping of the insulation on the connection lead approx. 14mm
for UL feeder circuits >250V
