Держатель цилиндрических предохранителей (31296)

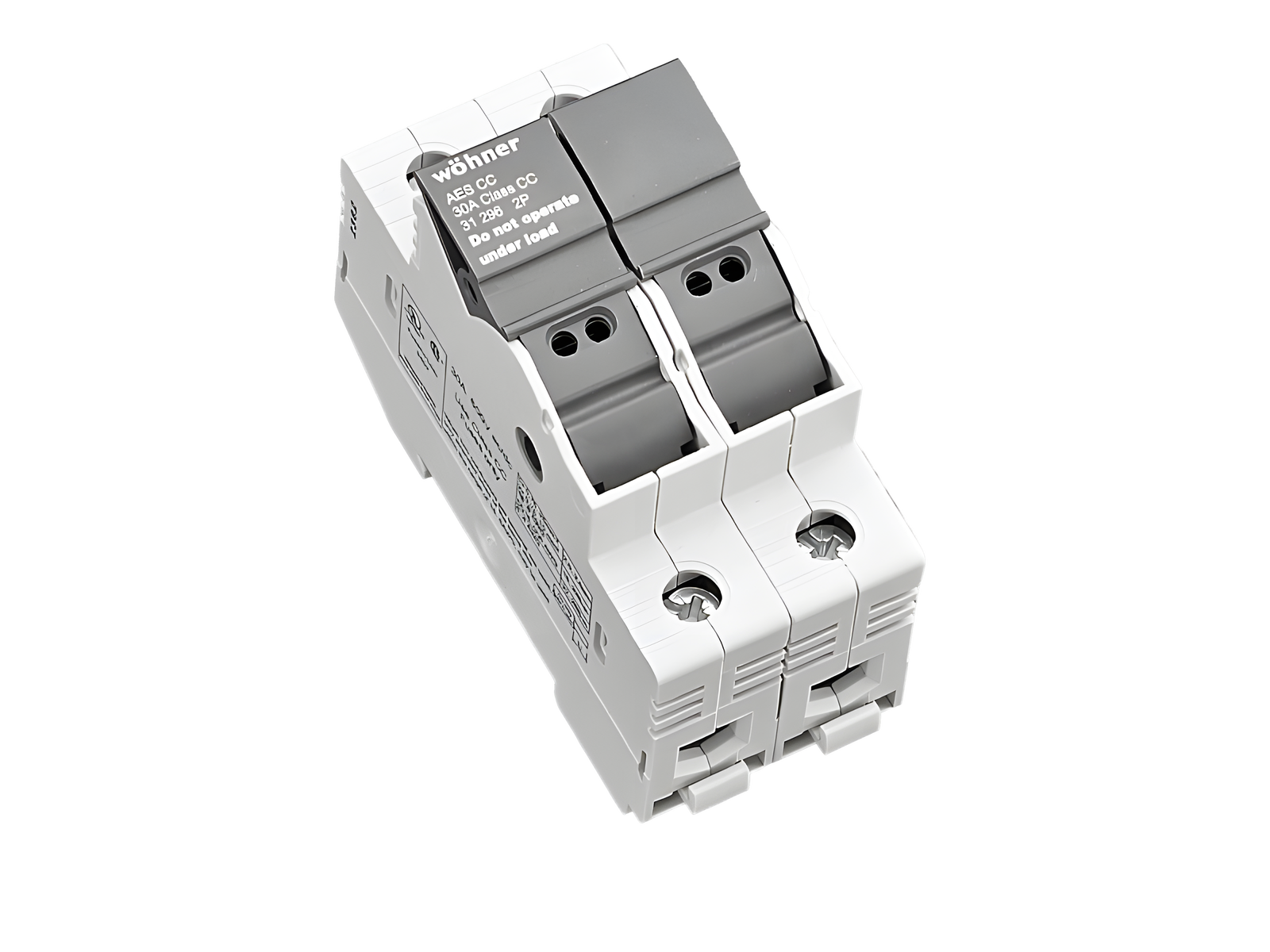

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31296000

AMBUS®Panel

Держатель цилиндрических предохранителей

Class CC / 2P

30 A / 600 В

for mounting rail

Система

Panel

Преимущества продукта

large clamping range, also for two identical conductors (adjacent)
holder for label

Группа продуктов 17
Подгруппа 07
Кол-во 6
EAN 4021267312961
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

UL 4248-1

UL 4248-4

Сертификация

CSA , UL , CCC

for UL feeder circuits >250V

номер типа: AESCC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 21107299296

Технические данные

для предохранителей размера: Class CC
предохранители в соответствии со стандартом: UL 248-4
допустимая мощность рассеивания плавкой вставки: 4 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,4 Вт.

(The power dissipation at full load would be 0,6 Вт.)

Подробности UL
Стандарты
UL 4248-1
UL 4248-4
for UL feeder circuits >250V
suitable for field-installed conductors
Электрические данные UL
номинальный ток (UL): 30 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 600 В
SCCR: 200 кА
Механические данные
Ш x В x Г: 36 x 81 x 58
Вес: 11,3 kg/100
Полюсность: 2-пол.
Mounting: for mounting rail
степень защиты: IP20
фронтальная степень защиты: IP20
Особенности клеммной техники
cage clamp connection
screw drive: PZ2
wire stripping: 11 мм
min. cross-section: 0,75 мм²
max. cross-section: 25 мм²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4


for applications acc. to IEC / EN :
1 wire :
Cu 0,75 - 25 mm²
2 wires (of same cross-section) :
Cu 0,75 - 10 mm²
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

for applications acc. to UL / CSA :
only Cu cables acc. to UL 486E 60°C/75°C
1 wire :
AWG 18 - AWG 8, Class B, Md 2,0 -2,5 Nm / 18 - 22 lb.in.
AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in.
2 wires (of identical cross-section) :
AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !
допустимая мощность рассеивания плавкой вставки: 4 W
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

31561000
Гребенчатая шина, 2-полюсная, мостиком, шаг 18 мм
100 A, длина 1 м
25 mm²
