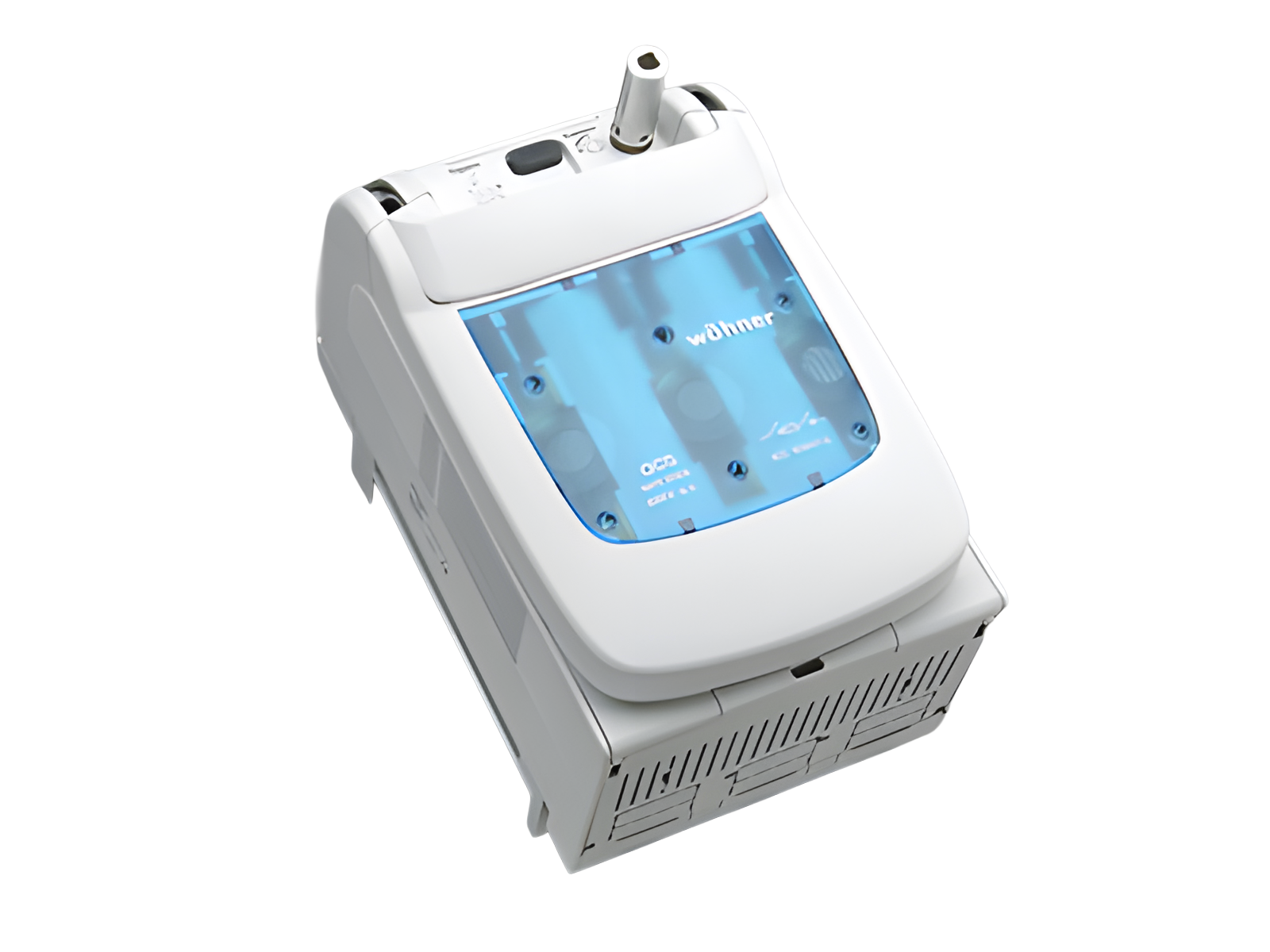

На фотографии может быть изображена аналогичная статья.
Арт.: 33513 000
QUADRON®60Classic Speed
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Size NH 1
Винт М10, подсоединение снизу, для поворотной ручки двери
Типоразмер 1
double-breaking
operator independent switching (snap-action mechanism)
для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины
Система
60Classic
Преимущества продукта
With spring-controlled switch mechanism for frequent switching as per utilisation category "A"
FLAG indicator shows the switch setting
Fuses can be changed safely and without tools thanks to double-breaking main contacts
Additional visible separating section by removing the cover incl. fuses
Can be used as mains disconnector as per IEC / EN 60204-1 (main switch)
Also as an Emergency Off switch in combination with the red-yellow door coupling twist handle
CrossLink® adapter technology
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars
Switched can be installed 90° left/right horizontal, always with the same switch lug position
| Группа продуктов | 15 |
| Подгруппа | 23 |
| Кол-во | 1 |
| EAN | 4021267335137 |
| ETIM 5.0 | EC001040 |
| ETIM 8.0 | EC001040 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Сертификация
IEC (CB) , VDE , DNV GL
номер типа: QCS-NH1
| для предохранителей размера: | NH 1 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| допустимая мощность рассеивания плавкой вставки: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 250 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение изоляции U i AC: | 800 В |
| номинальное импульсное напряжение U imp : | 8 kV |
| Катагория применения AC: | AC-23B (690V, 250A) AC-23A (500V, 250A) AC-22A (690V, 250A) |
| cond. short-circuit current with fuses (AC): | 50 kA / 690V |
| одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 52,5 Вт.
(The power dissipation at full load would be 82,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| further utilisation category DC (IEC 60947-3): | DC-20B (800 V) pollution degree 3, visible information required: do not switch under load |
| max. permitted operation temperature | 55 |
| Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
| When several devices are used side-by-side in continuous operation, the rated load factor specified in VDE 0660 Part 500 / EN 60 439-1, Table 1, must be observed. | |
| System component: degree of protection IP20 at front as per DIN EN 60529, degree of protection near terminal depends on installation; shock protection as per DIN EN 50274 adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe) |
| Механические данные | |
| Ш x В x Г: | 184 x 286 x 192 |
| Вес: | 555,0 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 12, 15, 20, 25, 30 x 5, 10 и профильные шины |
Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars.
When installing QCS, a busbar support is to be applied left and right, see assembly manual.
| Особенности клеммной техники | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 30,0 Nm |
| Md max.: | 35,0 Nm |
| Свойства материала | |
| halogen-free: | No |
| допустимая мощность рассеивания плавкой вставки: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
