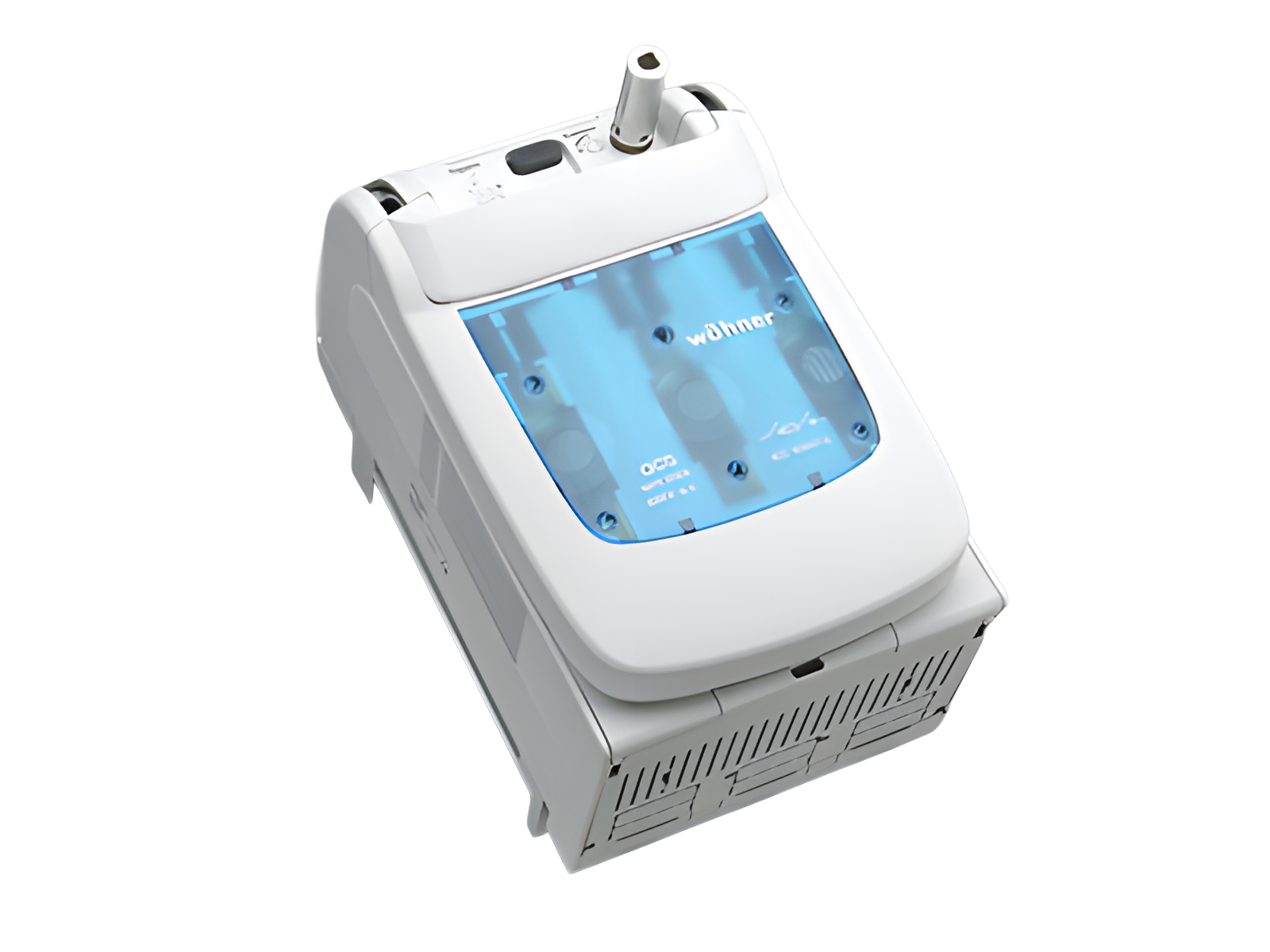

chave seccionadora com fusíveis, 3 polos (33513)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33513 000

QUADRON®60Classic Speed

chave seccionadora com fusíveis, 3 polos

Size NH 1

parafuso M10, conexão inferior, para manopla rotativa de acoplamento em porta

tamanho 1

double-breaking

operator independent switching (snap-action mechanism)

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Vantagens do produto

With spring-controlled switch mechanism for frequent switching as per utilisation category "A"
FLAG indicator shows the switch setting
Fuses can be changed safely and without tools thanks to double-breaking main contacts
Additional visible separating section by removing the cover incl. fuses
Can be used as mains disconnector as per IEC / EN 60204-1 (main switch)
Also as an Emergency Off switch in combination with the red-yellow door coupling twist handle

CrossLink® adapter technology
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars

Switched can be installed 90° left/right horizontal, always with the same switch lug position

Grupo de produto 15
Subgroup 23
Unidade por pacote 1
EAN 4021267335137
ECLASS 6.1 27371401
ECLASS 7.1 27371401
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approvals

IEC (CB) , VDE , DNV GL

Número de tipo: QCS-NH1

Dados técnicos

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados elétricos IEC
Corrente de medição (IEC): 250 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 800 V
Tensão suportável nominal de impulso Uimp: 8 kV
Utilisation category AC (IEC 60947-3) : AC-23B (690V/250A)
AC-23A (500V/250A)
AC-22A (690V/250A)

AC20B (800V)
pollution degree 3, visible information required: do not switch under load
Utilisation category DC (IEC 60947-3) : DC-20B (800 V)
pollution degree 3, visible information required: do not switch under load
cond. short-circuit current with fuses (AC): 50 kA / 690V
approved wth fuse links of operation class: gG

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 52,5 W.

(A dissipação de energia em sua carga máxima seria 82,0 W.)

Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
When several devices are used side-by-side in continuous operation, the rated load factor specified in VDE 0660 Part 500 / EN 60 439-1, Table 1, must be observed.
System component: degree of protection IP20 at front as per DIN EN 60529, degree of protection near terminal depends on installation; shock protection as per DIN EN 50274

adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)
Dados mecânicos
L x A x P: 184 x 286 x 192
Peso: 555,0 kg/100
Polaridade: 3 polos
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars.

When installing QCS, a busbar support is to be applied left and right, see assembly manual.

pontos terminais
screw connection
M10
screw drive: SW16
Md min.: 30,0 Nm
Md max.: 35,0 Nm

Instruções de Aplicação

permitted power dissipation of the fuse-link: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

connection accessories

33145 000
terminal prisma, duplo, para cabos de Cu
2x 35 - 70 mm²
para: QCB-NH1, QCS-NH1, QCS-320
Mais

33163 000
conexão tipo grampo para cabos de Cu
70 - 150 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mais

33166 000
terminal prisma, único, para cabos de Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
para: QCB-NH1, QCS-NH1, QCS-320
Mais

33909 000
prensa-cabo para cabos de Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
para: QCB-NH1, QCS-NH1, QCS-320
Mais

covers

33142 000
cobertura para conector de cabo, fixável na parte superior/inferior
para: QCB-NH1, QCS-NH1, QCS-320
Mais

further accessories

33908 000
interruptor de sinalização para a monitoramento da posição do seccionador
comutador 250 V AC / 5 A, 30 V DC / 4 A
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mais

33910 000
acionamento extraível
preto, com manopla
trava contra porta pode ser ativada, para cadeados
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mais

33911 000
acionamento extraível
amarelo/vermelho, com manopla
trava contra porta pode ser ativada, para cadeados
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mais

33912 000
eixo prolongador, 290 mm de comprimento
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mais

33913 000
eixo prolongador, 490 mm de comprimento
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mais
