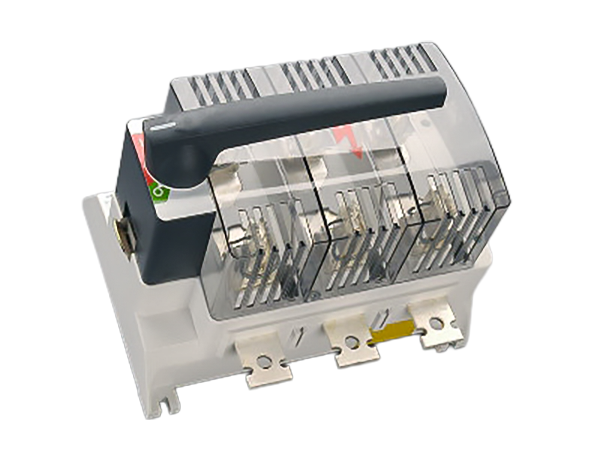

Выключатель-разъединитель нагрузки с предохранителями 3-полюсный (33340)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33340 000

CAPUS®Panel

Выключатель-разъединитель нагрузки с предохранителями 3-полюсный

Винт M12, ручка серая

NH 3, 630 A

for mounting plate

ERGONFUSE-630

Система

Panel

Преимущества продукта

double-breaking main contacts,
visible separation sections,
user-independent switching,
voltage-free exchange of fuses
assembly and connection material contained in scope of delivery.

Группа продуктов 15
Подгруппа 12
Кол-во 1
EAN 4021267333409
ECLASS 6.1 27371401
ECLASS 7.1 27371401
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB)

номер типа: LTS-F630

Технические данные

для предохранителей размера: NH 3
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 48 W
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 630 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 12 kV
Катагория применения AC: AC-23B (690V)
AC-22B (690V)
AC-21B (690V)
cond. short-circuit current with fuses (AC): 80 kA / 690 V
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 171,5 Вт.

(The power dissipation at full load would be 268,0 Вт.)

Mechanical lifespan (switching operations) 4000
conv. therm. current in housing
630 A, horizontal installation (adjacent poles) encapsulated 756 x 378 x 428 mm
470 A, vertical installation (poles beneath each other) encapsulated 600 x 600 x 400mm
Shock protection at front with terminal space cover IP20

for fuse links DIN 43620 size 3 up to 48W power dissipation
Механические данные
Ш x В x Г: 330 x 290 x 302
Вес: 1310,0 kg/100
Полюсность: 3-пол.
Mounting: for mounting plate
Особенности клеммной техники
screw connection
M12
Md min.: 36,0 Nm
Md max.: 44,0 Nm
Not suitable for aluminium cables !
lam. Cu width: 20 - 40 mm
lam. Cu thickness: 1 - 10 mm

Application notes

Not suitable for aluminium cables !

When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed.
допустимая мощность рассеивания плавкой вставки: 48 W

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Размерный эскиз 2

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

covers

33352 000
Крышка подсоединительного отсека
Для защиты всех подсоединений, серый цвет
LTS-800, LTS-F 630
More

further accessories

33346 000
поворотный привод на дверь
graphite grey, without handle
with door interlock, for padlocks
для: LTS-800, LTS-F630
More

33347 000
Контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
LTS, LTS-F
More

33381 000
Стержень, длина 550 мм
LTS-800, LTS-F 630
для: LTS-800, LTS-F630
More

23924 000AD
cтержень, длина 300 мм
для: S32 630 A - 3150 A
More

сопутствующие продукты

33362 000
CAPUS®Panel
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Винт M12, ручка красная
NH 3, 630 A
for mounting plate
More
