Obrázek může zobrazovat podobný produkt.
Part No.: 33340 000

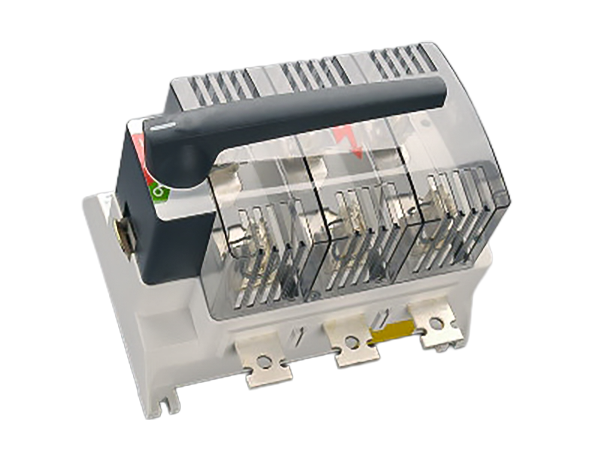

CAPUS Panel
odpínač s pojistkami, 3-pólový
šroub M12, černošedá rukojeť
NH 3, 630 A
for mounting plate
ERGONFUSE-630
System
Panel
Advantages of the product
double-breaking main contacts,
visible separation sections,
user-independent switching,
voltage-free exchange of fuses

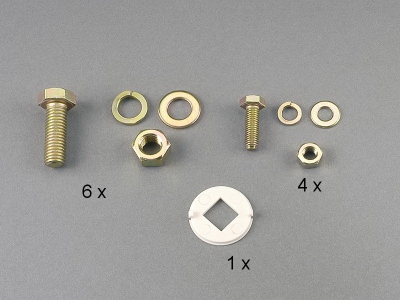

assembly and connection material contained in scope of delivery.
| Produktová skupina | 15 |
| Podskupina | 12 |
| velikost balení | 1 |
| EAN | 4021267333409 |
| ECLASS 14.0 | 27371401 |
| ETIM 5.0 | EC001040 |
| ETIM 8.0 | EC001040 |
| ETIM 10.0 | EC001040 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Schválení dle norem
IEC (CB)
typové číslo: LTS-F630
EAC Type: NH
| pro velikost pojistek: | NH 3 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 48 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 630 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité izolační napětí Ui AC: | 1000 V |
| jmenovité přepětí Uimp : | 12 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23 B (690V) AC-22 B (690V) AC-21 B (690V) |
| kond. zkratový proud s pojistkami (AC): | 80 kA / 690 V |
| schváleno s pojistkovými vložkami dané třídy: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 171,5 W.
(The power dissipation at full load would be 268,0 W.)
| Mechanical lifespan (switching operations) 4000 | |
| conv. therm. current in housing 630 A, horizontal installation (adjacent poles) encapsulated 756 x 378 x 428 mm 470 A, vertical installation (poles beneath each other) encapsulated 600 x 600 x 400mm |
|
| Shock protection at front with terminal space cover IP20 for fuse links DIN 43620 size 3 up to 48W power dissipation |
| Mechanické údaje | |
| Š x V x H: | 330 x 290 x 302 |
| hmotnost: | 1310,0 kg/100 |
| póly: | 3-pólový |
| Mounting: | for mounting plate |
| Terminal points | |
| screw connection | |
| M12 | |
| Md min.: | 36,0 Nm |
| Md max.: | 44,0 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 20 - 40 mm |
| lam. Cu thickness: | 1 - 10 mm |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
|
Device delivered without fuses |
|
| povolené rozptylování energie pojistkové vložky: | 48 W |
33352
000
kryt připojovacího prostoru
k zakrytí připojovacího prostoru, černošedá
LTS-800, LTS-F 630
Více
33346
000

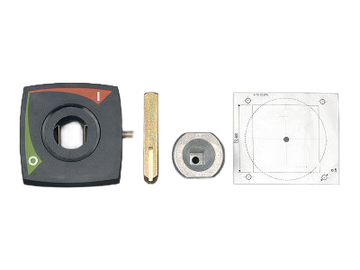

otočná rukojeť pro montáž na dveře
grafitově šedá, bez rukojetí
s blokováním dveří, pro visací zámky
pro: LTS-800, LTS-F630
Více
33347
000
spínač
1 NC + 1 NO, ploché konektory 6,3 x 0,8
LTS, LTS-F
Více
33381
000
prodlužovací ovladací hřídel délka 550 mm
LTS-800, LTS-F 630
pro: LTS-800, LTS-F630
Více
23924
000AD
prodlužovací ovladací hřídel délka 300 mm
pro: S32 630 A - 3150 A
Více
