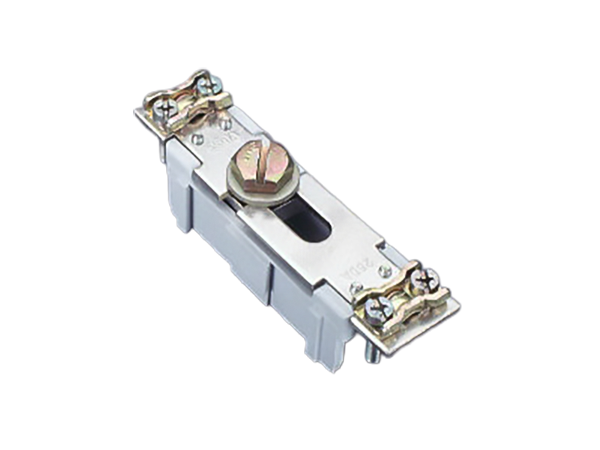

Соединитель Нейтраль 160 А, с разъединителем

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03668 000

Подсоединение с двух сторон

Длина 120 мм

for mounting plate

Система

Panel

Группа продуктов	10
Подгруппа	65

Кол-во	10
EAN	4021267036683

ECLASS 14.0	27141190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

Тип EAC: AC-P

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	160 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,9 Вт.

(The power dissipation at full load would be 2,9 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	800 В
макс. напряжение IEC DC:	800 В

Механические данные
Ш x В x Г:	35 x 120 x 28
Вес:	19,2 kg/100
Полюсность:	1-пол.
Mounting:	for mounting plate

external connection 3 Nm
internal connection M 10 / 10 - 12 Nm

Особенности клеммной техники
Md min.:	2,4 Nm
Md max.:	3,6 Nm

Свойства материала
halogen-free:	Yes

Application notes

The insulation performance of the article depends on the installation conditions.

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

Использование

03765 000
QUADRON Panel
Держатель NH предохранителей 250 A, панельный монтаж
Зажим с двух сторон хомутом
Типоразмер 1 / 3 полюса, с защитой от прикосновения
for mounting plate
More

03763 000
QUADRON Panel
Держатель NH предохранителей 250 A, панельный монтаж
Винт М10 подсоединение с двух сторон
Типоразмер 1 / 3 полюса, с защитой от прикосновения
for mounting plate
More

03762 000
QUADRON Panel
Держатель NH предохранителей 250 A, панельный монтаж
Винт М10 подсоединение с двух сторон
Типоразмер 1 / 1 полюс, с защитой от прикосновения
for mounting plate
More
