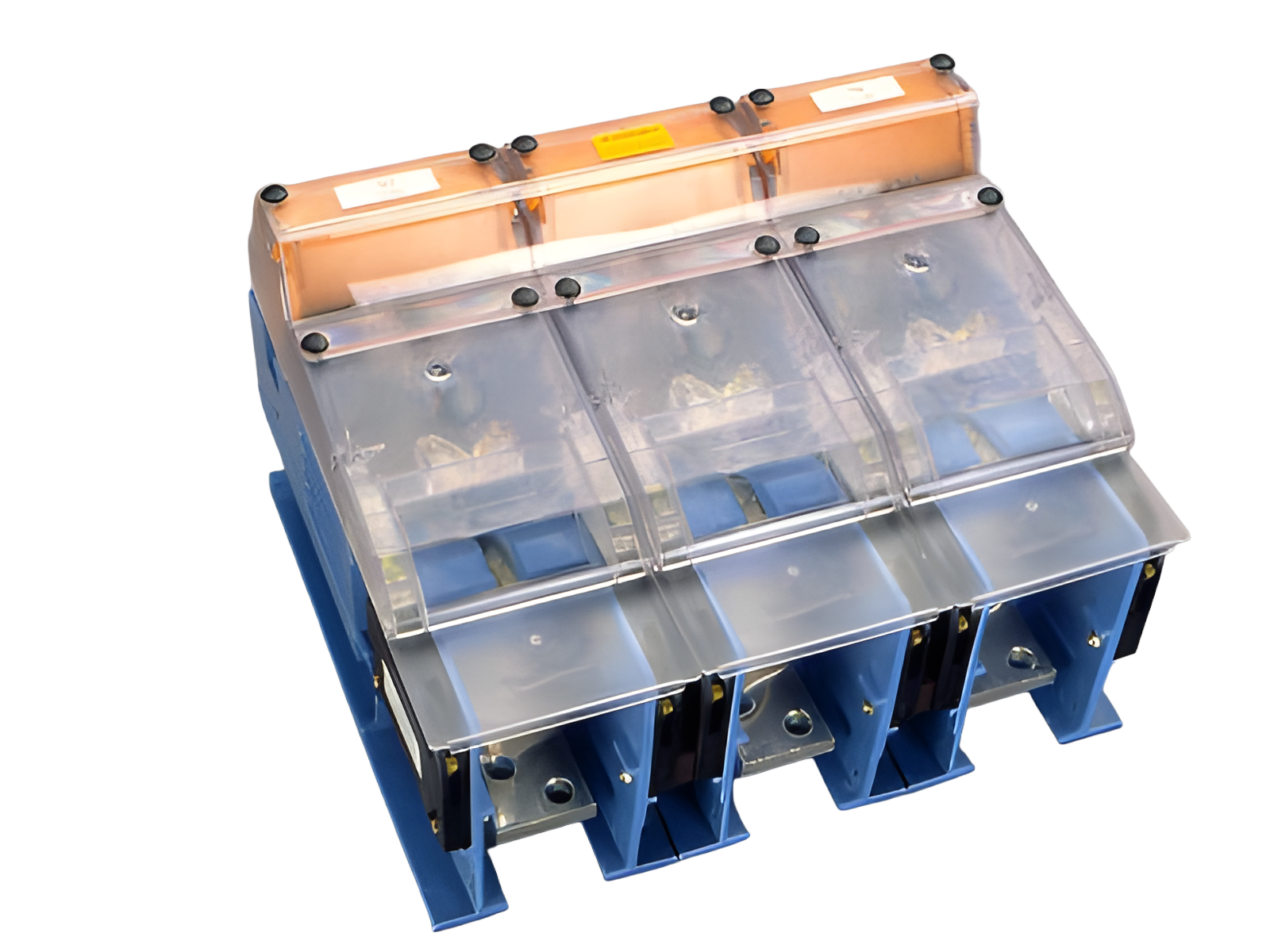

Выключатель-разъединитель с предохранителями NH типоразмер 4a, 1600 A, панельный монтаж (33204)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33204000

QUADRON^®Panel

Выключатель-разъединитель с предохранителями NH типоразмер 4a, 1600 A, панельный монтаж

2х винт М12

for mounting plate

Система

Panel

Преимущества продукта

Disconnector is equipped with arc chambers.

Группа продуктов	09
Подгруппа	82

Кол-во	1
EAN	4021267332044

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

для предохранителей размера:	NH 4a
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	140 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	1600 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	8 kV

Катагория применения AC:	AC-22B (400V), AC-21B (690V)
Категория применения DC:	DC-21B (440 V)

cond. short-circuit current with fuses (AC):	50 kA / 690 V
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 153,6 Вт.

(The power dissipation at full load would be 240,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Механические данные
Ш x В x Г:	378 x 340 x 265
Вес:	1534,0 kg/100
Полюсность:	3-пол.
Mounting:	for mounting plate

Screw connection 2x M12, 35 - 40Nm torque

Особенности клеммной техники
Not suitable for aluminium cables !

Flat connection (50mm wide) 2xM12

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	140 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
