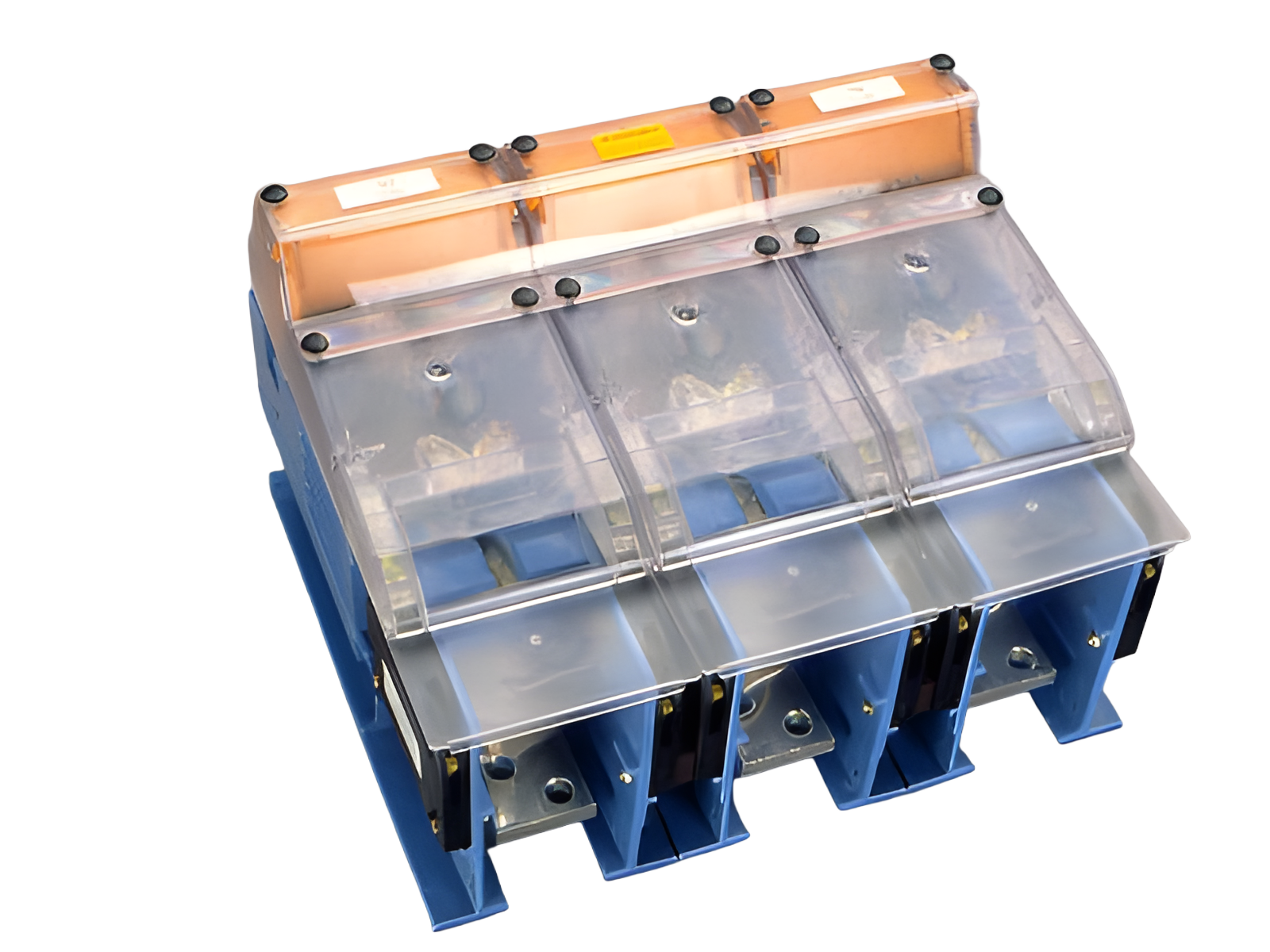

seccionador NH, talla 4a, 1600 A, montaje en superficie (33204)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33204000

QUADRON^®Panel

seccionador NH, talla 4a, 1600 A, montaje en superficie

2 tornillos M12

for mounting plate

sistema

Panel

ventajas del producto

Disconnector is equipped with arc chambers.

grupo de producto	09
subgrupo	82

embalaje	1
EAN	4021267332044

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

para fusibles de tamaño:	NH 4a
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	140 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	1600 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	8 kV

Utilisation category AC (IEC 60947-3) :	AC-22B (400V), AC-21B (690V)
Utilisation category DC (IEC 60947-3) :	DC-21B (440 V)

corriente de cortocircuito condicional con fusibles (AC):	50 kA / 690 V
aprobado con fusibles de característica:	gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 153,6 W.

(The power dissipation at full load would be 240,0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

datos mecánicos
An x A x P:	378 x 340 x 265
peso:	1534,0 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

Screw connection 2x M12, 35 - 40Nm torque

puntos de apriete
Not suitable for aluminium cables !

Flat connection (50mm wide) 2xM12

Application notes

Not suitable for aluminium cables !
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

potencia disipada del fusible permitida:	140 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
