Арт.: 33602 000
QUADRON®60Classic

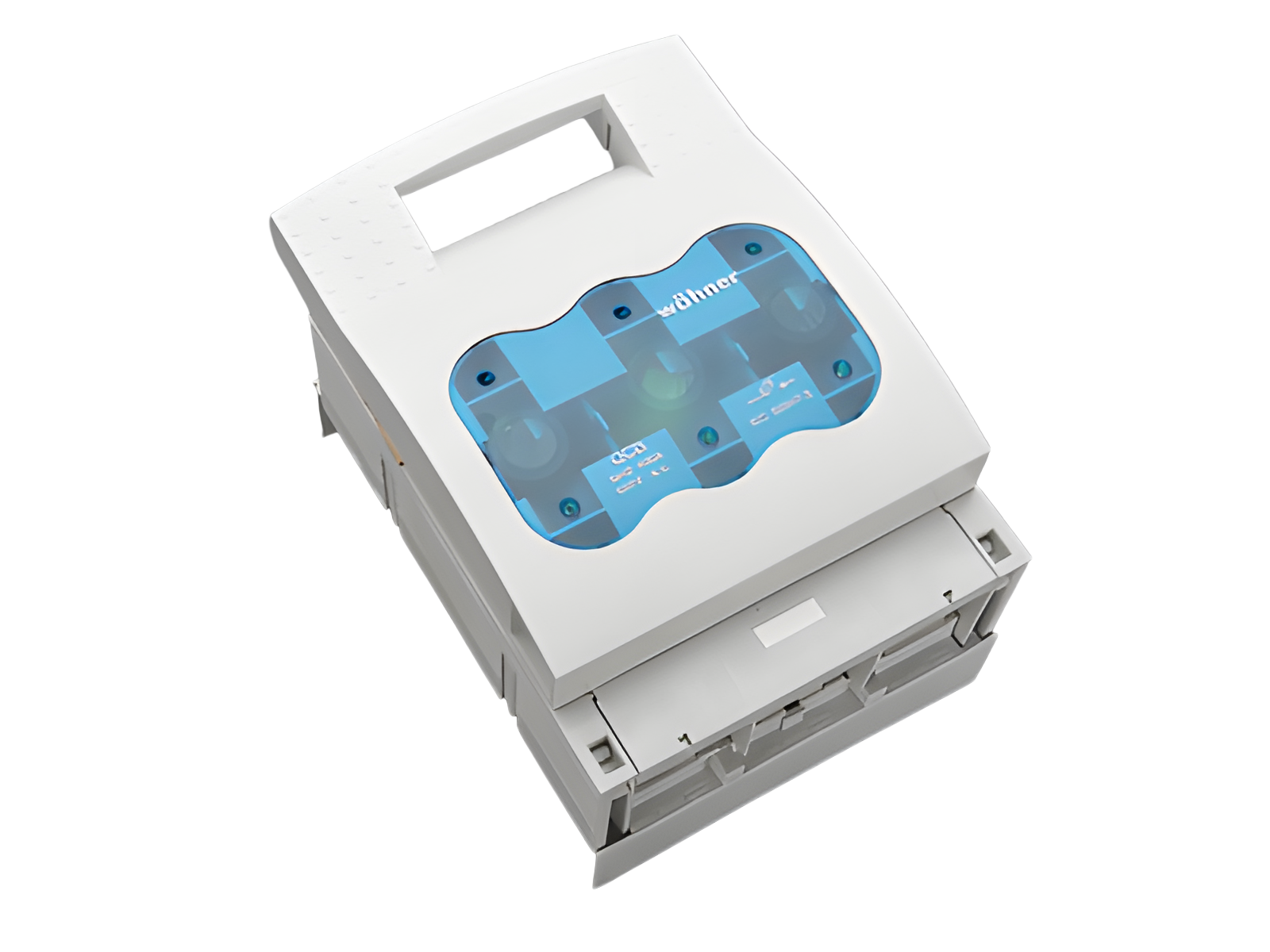

Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, шинный монтаж
Size NH 2
Винт М10
connection top or bottom
для шин 12, 20, 30 x 10 и профильные шины
Система
60Classic
Преимущества продукта
Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
Self-closing inspection holes are available in the cover.
| Группа продуктов | 09 |
| Подгруппа | 30 |
| Кол-во | 1 |
| EAN | 4021267336028 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Сертификация
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
номер типа: LTS-2
| для предохранителей размера: | NH 2 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| допустимая мощность рассеивания плавкой вставки: | 34 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 400 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение (IEC) DC: | 440 В |
| номинальное напряжение изоляции U i AC: | 800 В |
| номинальное напряжение изоляции U i DC: | 500 В |
| номинальное импульсное напряжение U imp : | 6 kV |
| Катагория применения AC: | AC-22B (690V/ 400A) AC-22B (800V/ 200A) AC-23B (690V/ 315A) AC-23B (500V/ 400A) |
| cond. short-circuit current with fuses (AC): | 100 kA / 690 V (400 A) |
| одобрено с плавкими вставками рабочего класса: | gG |
| номинальный выдерживаемый пиковый ток I pk макс.: | 27.2 кА |
| номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: | 13.2 кА |
| Icw approved with: | Trennmesser |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 28,8 Вт.
(The power dissipation at full load would be 45,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC DC: | 800 В |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| further utilisation category DC (IEC 60947-3): | DC specifications: 2 current paths (L1,L3) in series DC-22B (440V) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Подробности UL | |
| Стандарты | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 400 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR: | 100 кА |
| Механические данные | |
| Ш x В x Г: | 210 x 288 x 145 |
| Вес: | 522,0 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 12, 20, 30 x 10 и профильные шины |
| фронтальная степень защиты: | IP30 |
Type of fastening: patented click mechanism
| Особенности клеммной техники | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 30,0 Nm |
| Md max.: | 35,0 Nm |
|
based on the AC and DC switching capacities and considering the overload conditions as given in the above mentioned standards the following distances to earthed metal parts have to be respected: |
|
| необходимое расстояние сверху: | 30 мм |
| необходимое расстояние по бокам: | 20 мм |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| допустимая мощность рассеивания плавкой вставки: | 34 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
33148
000

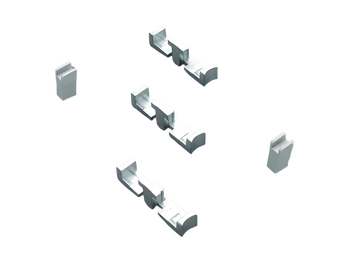

Комплект переходников
Для шин толщиной 5 мм
Типоразмер 2
More
33146
000
Призматическая клемма, двойная, для медных кабелей
2x 70 - 120 mm²
Типоразмер 2
More
33164
000
Подсоединение хомутом для медных проводников
120 - 240 mm²
для: QCB-NH2, LTS-F 400, LTS 630
More
33167
000

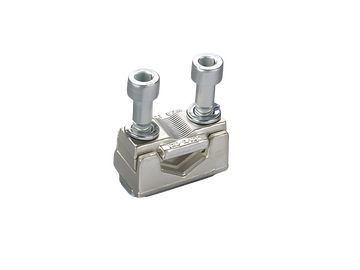

prism terminal, single, for Cu cables
50 - 240 mm²
More
33143
000

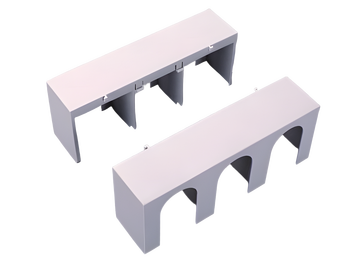

Крышка для кабельных наконечников, установка вверху / внизу
Для QCB-NH2
для: QCB-NH2
More
33155
000
Перегородка для рукоятки
for NH fuse-switch disconnector size 1-3
Для защиты ручки сзади
More
33316
000

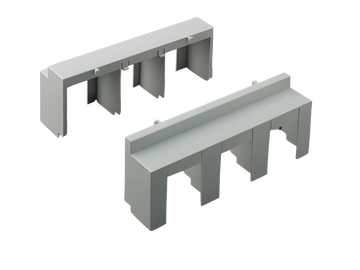

Декоративные накладки, 2 шт
Для NH-LTS типоразмер 2
Типоразмер 2
More
33418
000

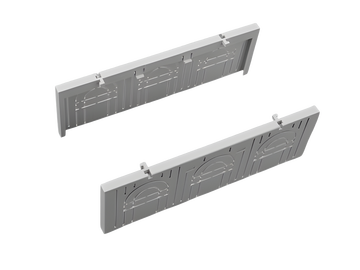

Крышка подсоединительного отсека
Для выключателя-разъединителя с NH предохранителями типоразмер 2
More
