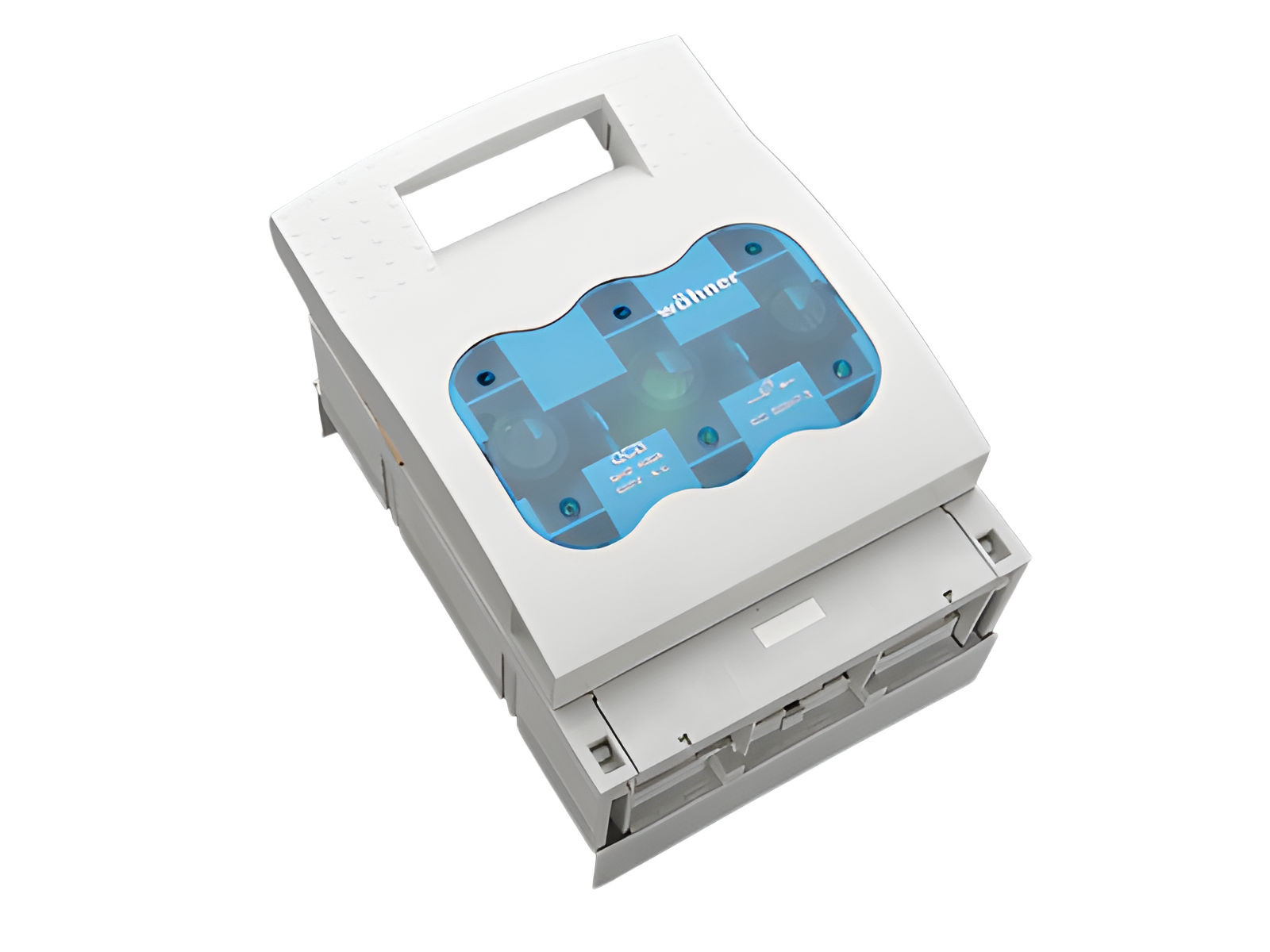

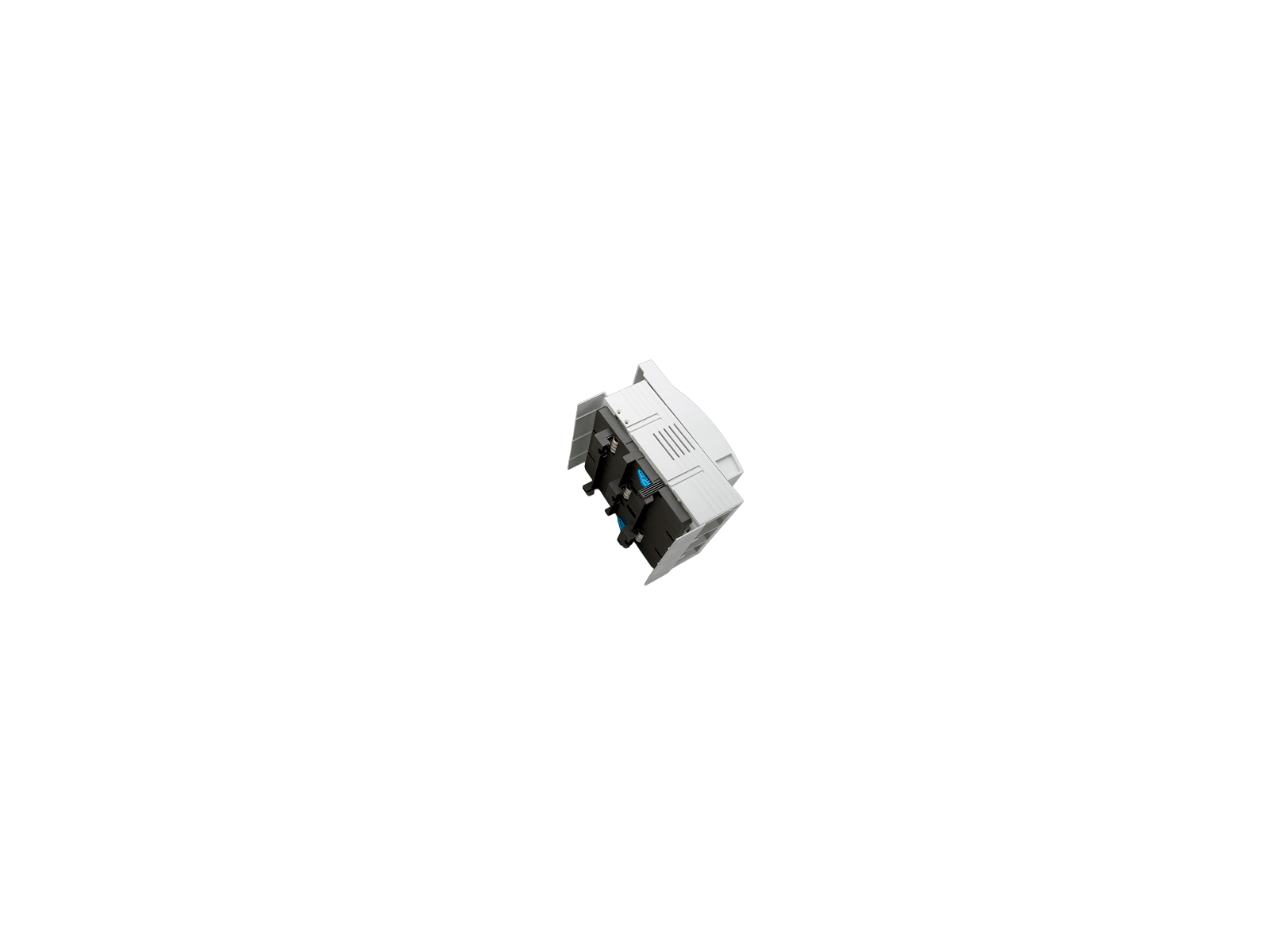

The picture may show a similar product.
Référence 33602000
QUADRON®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
raccordement par le haut ou par le bas
pour jeux de barres 12, 20, 30 x 10 et barres profilées
Système
60Classic
Avantages produit
Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
Self-closing inspection holes are available in the cover.
Groupe de produits | 09 |
Sous-groupe | 30 |
Dimensions de l'emballage | 1 |
EAN | 4021267336028 |
ECLASS 6.1 | 27142108 |
ECLASS 7.1 | 27142108 |
ETIM 4.0 | EC001040 |
ETIM 5.0 | EC001040 |
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Approbations
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
Type: LTS-2
for fuse links size: | NH 2 |
fuse links acc. to standard: | IEC / HD 60269-2 |
permitted power dissipation of the fuse-link: | 34 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
Details IEC | |
Normes | |
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
Electrical data IEC | |
Courant assigné (IEC): | 400 A |
Tension assignée (IEC) CA: | 690 V |
Tension assignée (IEC) CC: | 440 V |
rated isolation voltage Ui AC: | 800 V |
rated isolation voltage Ui DC: | 500 V |
Tension assignée de tenue aux chocs Uimp: | 6 kV |
Catégorie d'emploi CA: | AC-23B (400V) AC-22B (690V) AC-21B (690V) AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
Catégorie d'emploi CC: | DC specifications: 2 current paths (L1,L3) in series DC-22B (440 V) DC-21B (440 V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
cond. short-circuit current with fuses (AC): | 100 kA / 690 V (400 A) |
approved wth fuse links of operation class: | gG |
rated peak withstand current Ipk max.: | 27.2 kA |
rated short-time withstand current Icw (1.0 s) max.: | 13.2 kA |
Icw approved with: | Trennmesser |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 28,8 W.
(The power dissipation at full load would be 45,0 W.)
Supplementary data IEC | |
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
Tension maximale IEC CC: | 800 V |
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. |
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich |
|
Degree of protection IP30 at front, degree of protection near terminal depends on installation |
Details UL | |
Normes | |
UL 4248-1 |
for UL feeder circuits >250V |
Electrical data UL | |
rated current (UL): | 400 A |
rated voltage (UL) AC: | 600 V |
rated frequency (UL): | 50 / 60 Hz |
Icc: | 100 kA |
Charactéristiques mécaniques | |
L x H x P: | 210 x 288 x 145 |
Poids: | 522,0 kg/100 |
Pôles: | 3 pôles |
pour jeux de barres: | 12, 20, 30 x 10 et barres profilées |
front degree of protection: | IP30 |
Type of fastening: patented click mechanism
Points de raccordement | |
screw connection | |
M10 | |
screw drive: | SW16 |
Md min.: | 30,0 Nm |
Md max.: | 35,0 Nm |

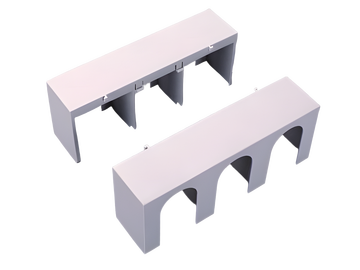

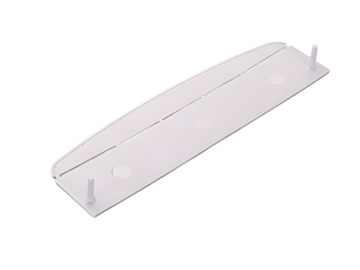

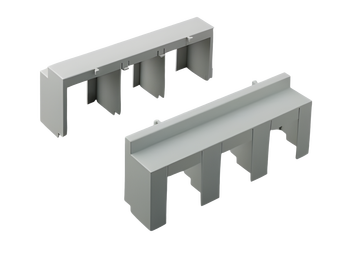

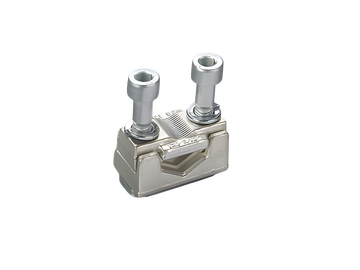

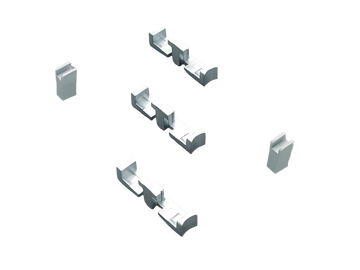

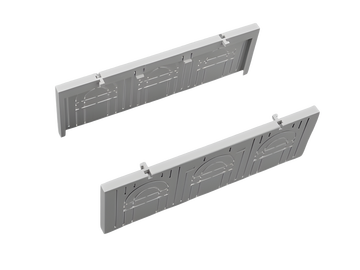

Accessories: |
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. | |
permitted power dissipation of the fuse-link: | 34 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
for UL feeder circuits >250V |
