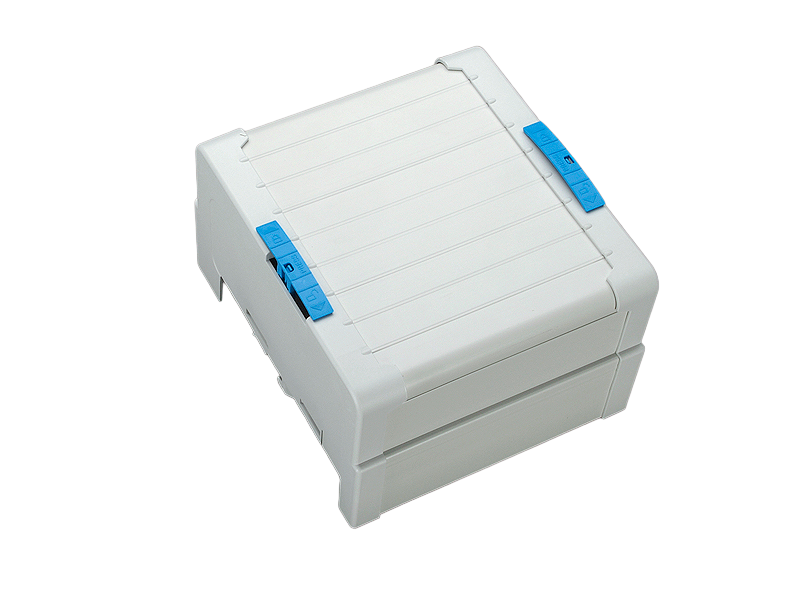

Крышка, 3-полюсная (01539)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01539 000

Крышка, 3-полюсная

Ширина 180 мм

180 x 200 x 90

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов 07
Подгруппа 36
Кол-во 1
EAN 4021267015398
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002848

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

CSA , UL

for UL feeder circuits >250V

номер типа: CTC60-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Механические данные
Ш x В x Г: 180 x 200 x 90
Вес: 33,0 kg/100
Полюсность: 3-пол.
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Application notes

Also suitable as reserve section cover.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

01513 000
CRITO®
Профильная клемма
420 - 960 mm²
Клеммное окно 41 x 23-45
для шин: Тройная Т-образная профильная шина
More

01538 000
CRITO®60Classic
Комплект для подсоединения, 3-полюсный, без крышки
lam. Cu. 20 - 32 x 3 - 15
для шин: 20, 25, 30 x 5, 10 и профильные шины
More

01936 000
CRITO®
Профильная клемма
400 - 1000 mm²
Клеммное окно 51 x 20-42
для шин: Двойная Т-образная профильная шина
More

01185 000
CRITO®
Профильная клемма
300 - 800 mm²
Клеммное окно 41 x 20-42
для шин: Двойная Т-образная профильная шина
More

01537 000
CRITO®60Classic
Комплект для подсоединения, 3-полюсный, без крышки
95 -  300 mm², AWG 3/0 - 600 MCM
для шин: 20, 25, 30 x 5, 10 и профильные шины
More

01069 000
CRITO®
Цанговая клемма
160 - 1000 mm²
Клеммное окно 55 x 28
для шин: 30 x 10 и профильные шины
More
