tampa, 3 polos (01539)

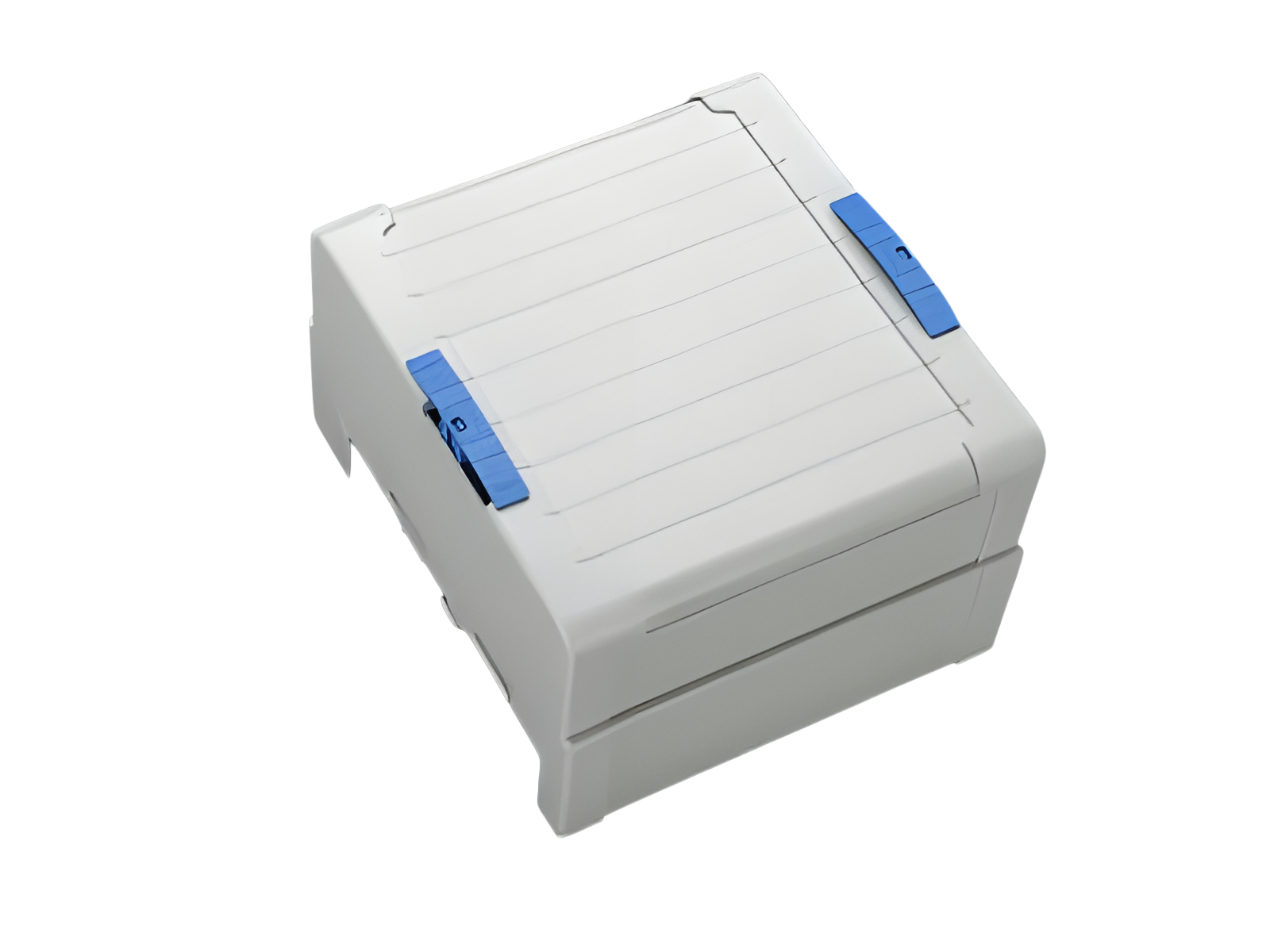

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01539 000

tampa, 3 polos

180 mm largura

180 x 200 x 90

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto 07
Subgroup 36
Unidade por pacote 1
EAN 4021267015398
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002848

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: CTC60-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados mecânicos
L x A x P: 180 x 200 x 90
Peso: 33,0 kg/100
Polaridade: 3 polos
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Instruções de Aplicação

Also suitable as reserve section cover.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

01513 000
CRITO®
placa terminal
420 - 960 mm²
compartimento do terminal 41 x 23-45
para barramentos: seção triplo T
Mais

01538 000
CRITO®60Classic
conjunto de conexão, 3 polos, sem cobertura
lam. Cu. 20 - 32 x 3 - 15
para barramentos: 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01936 000
CRITO®
placa terminal
400 - 1000 mm²
compartimento do terminal 51 x 20-42
para barramentos: seção duplo T
Mais

01185 000
CRITO®
placa terminal
300 - 800 mm²
compartimento do terminal 41 x 20-42
para barramentos: seção duplo T
Mais

01537 000
CRITO®60Classic
conjunto de conexão, 3 polos, sem cobertura
95 -  300 mm², AWG 3/0 - 600 MCM
para barramentos: 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01069 000
CRITO®
terminal de pinças
160 - 1000 mm²
compartimento do terminal 55 x 28
para barramentos: 30 x 10 e barramentos de seção
Mais
