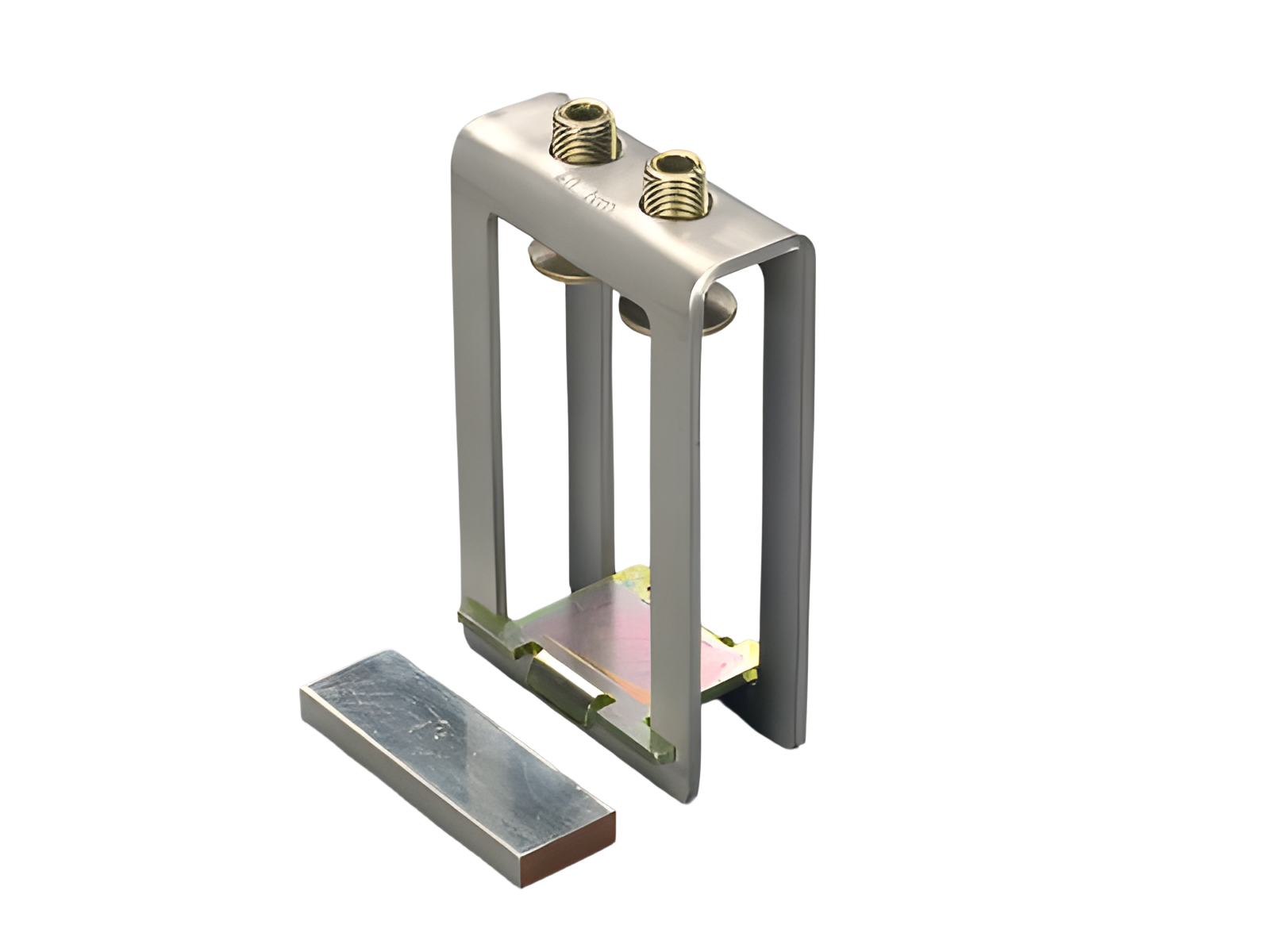

Профильная клемма (01008)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01008000

CRITO®

Профильная клемма

500 - 1260 mm²

Клеммное окно 64 x 23-45

для шин Тройная Т-образная профильная шина

Система

60Classic, centre feed unit

Преимущества продукта

also rigid copper busbars can be connected if they are installed without mechnical tension

Группа продуктов 07
Подгруппа 30
Кол-во 3
EAN 4021267010089
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL

номер типа: HH64.2

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 2000 A
номинальное напряжение (IEC) AC: 800 В
номинальный выдерживаемый пиковый ток I pk макс.: 107 кА
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 51.1 кА
Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 1000 В
макс. напряжение IEC DC: 1500 В
Допустимая нагрузка по току при центральном вводе питания: 2 500 A
Подробности UL
Стандарты
UL 508
Электрические данные UL
номинальный ток (UL): 1400 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
SCCR: 35 кА
Механические данные
Ш x В x Г: 94 x 45 x 154
Вес: 124,0 kg/100
для шин: Тройная Т-образная профильная шина
Особенности клеммной техники
min. cross-section: 1 000 мм²
max. cross-section: 1 890 мм²
Клеммное окно: 64 x 23 - 45
Not suitable for aluminium cables !


terminal space 64 x 23-45
2 terminal screws M12

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Справочная информация

3 terminals are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel.
