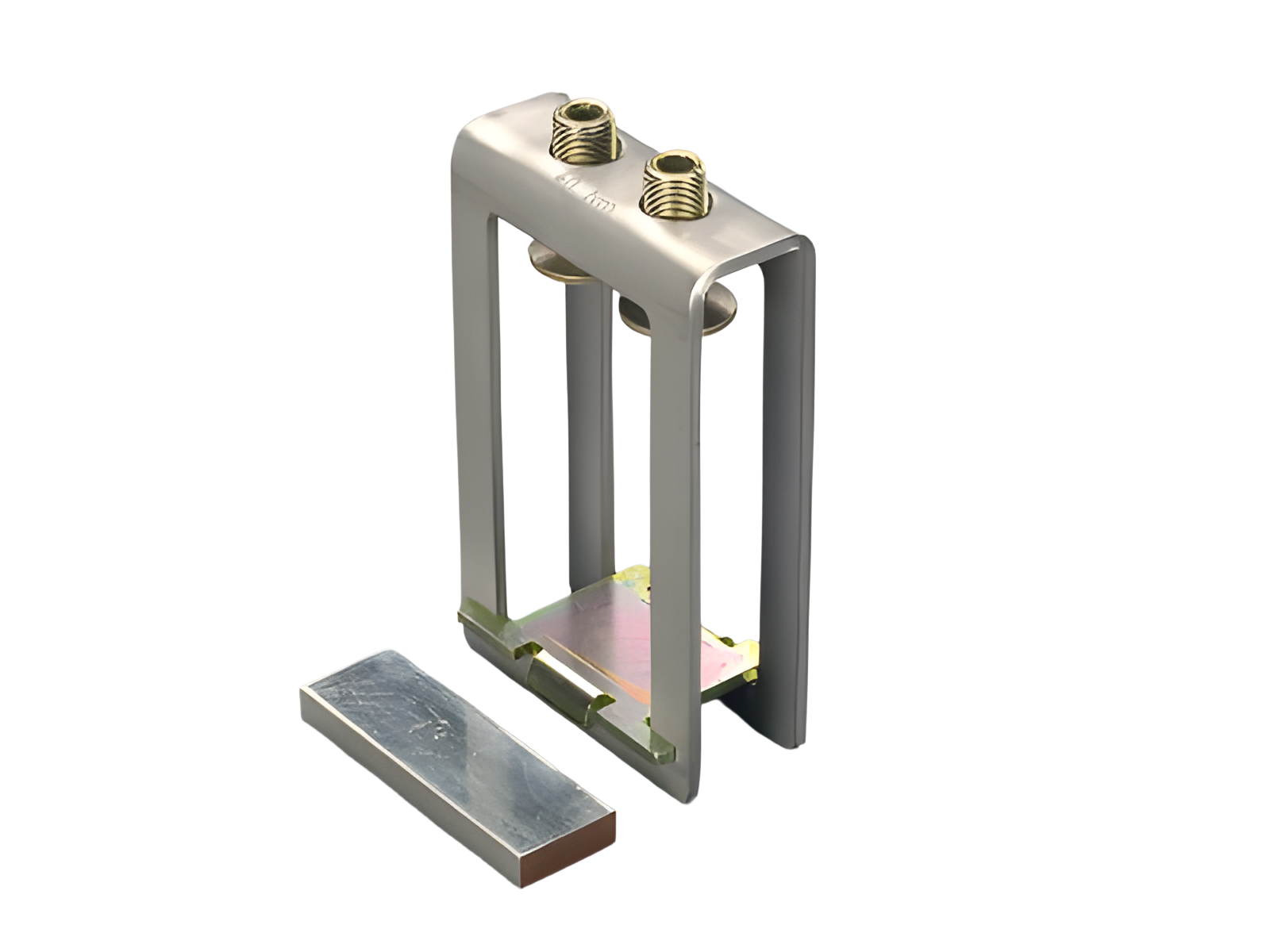

borne para perfil (01008)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01008000

CRITO®

borne para perfil

500 - 1260 mm²

espacio de apriete 64 x 23-45

para barras Perfil en triple T

sistema

60Classic, centre feed unit

ventajas del producto

also rigid copper busbars can be connected if they are installed without mechnical tension

grupo de producto 07
subgrupo 30
embalaje 3
EAN 4021267010089
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

tipo: HH64.2

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 2000 A
tensión nominal (IEC) AC: 800 V
resistencia a corriente de pico Ipk máx. : 107 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: 51.1 kA
datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 1000 V
tensión máxima (IEC) DC: 1500 V
máxima intensidad de corriente admisible con alimentación central: 2.500 A
datos UL
Normas
UL 508
datos electricos UL
intensidad de corriente nominal (UL): 1400 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR: 35 kA
datos mecánicos
An x A x P: 94 x 45 x 154
peso: 124,0 kg/100
para barras: Perfil en triple T
puntos de apriete
min. cross-section: 1.000 mm²
max. cross-section: 1.890 mm²
Espacio de apriete: 64 x 23 - 45
Not suitable for aluminium cables !


terminal space 64 x 23-45
2 terminal screws M12

Application notes

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Notas

3 terminals are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

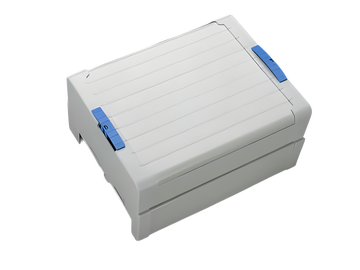

01540000
tapa, 3 polos
250 mm de anchura
250 x 200 x 90
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

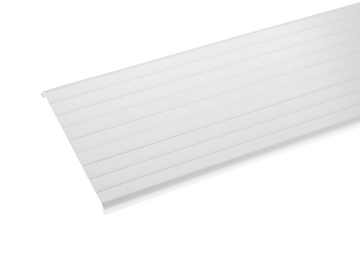

01554000
perfil de separación, para sistemas de 3 polos
para montaje en la parte frontal, 1,10 m de longitud, para el soporte 01136
3 x 190 x 1100
Mas

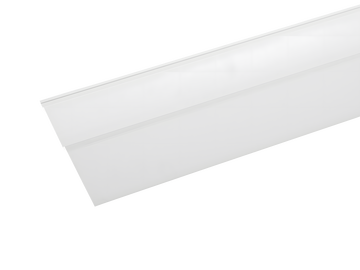

01555000
perfil de cierre
superior / inferior, 1,10 m de longitud, para los soportes 01136 o 01137
3 x 109 x 1100
Mas

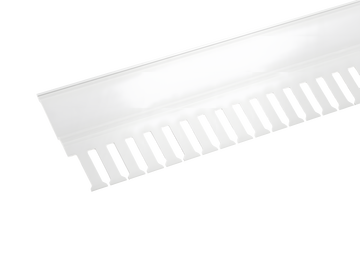

01417000
perfil de cierre
superior / inferior, ranurado, 1,10 m de longitud, para los soportes 01136 o 01137
3 x 118 x 1100
Mas

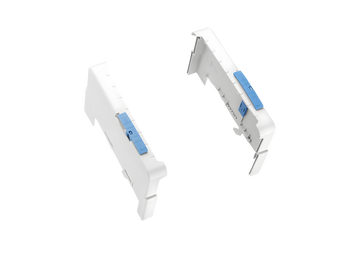

01136000
set de soportes para perfiles de cierre
para sistemas de barras de 3 polos
set formado por soporte izquierdo y derecho, para las tapas 01554, 01555 y 01417
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas
