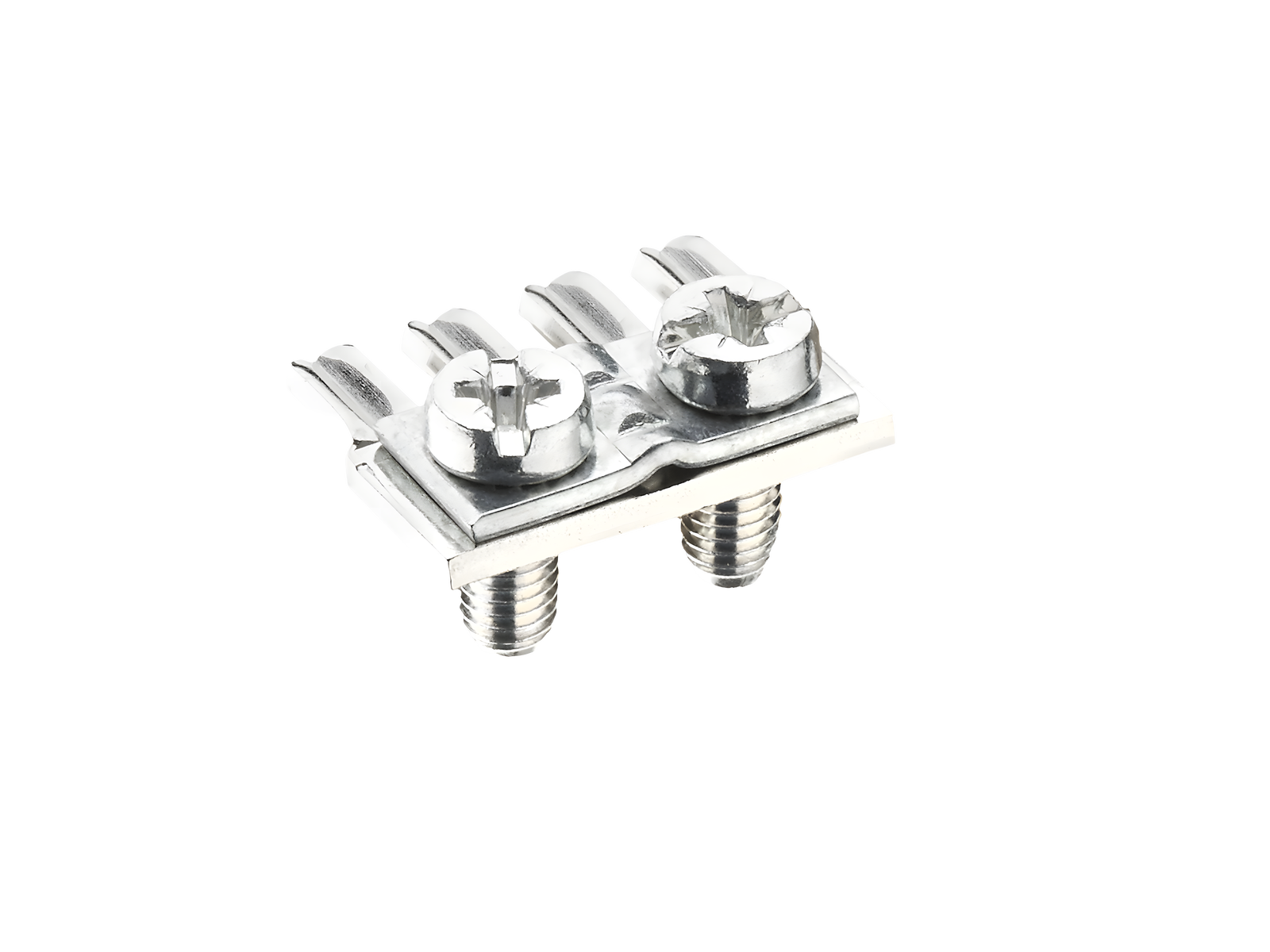

Соединительная клемма для шины Земля/Нейтраль (01114)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01114000

CRITO^®

Соединительная клемма для шины Земля/Нейтраль

35 mm²

Подходит для шин Земля и Нейтраль 01126 - 01130

Группа продуктов	07
Подгруппа	06

Кол-во	100
EAN	4021267011147

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
номинальное напряжение (IEC) AC:	400 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:

500 В

Механические данные
Ш x В x Г:	15 x 15 x 15
Вес:	1,4 kg/100

Особенности клеммной техники
max. cross-section:	35 мм²
Клеммное окно:	7 x 7
Not suitable for aluminium cables !

1.5 - 25mm² flexible with wire-end ferrule 1.5 - 10mm² solid round only for maximum tightening torque: 16mm² stranded round

Application notes

Not suitable for aluminium cables !

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

01129000
Шина Земля/Нейтраль 63 А
24 полюса
С защитой от самораскручивания
More

01127000
Шина Земля/Нейтраль 63 А
12 полюсов
С защитой от самораскручивания
More

01126000
Шина Земля/Нейтраль 63 А
8 полюсов
С защитой от самораскручивания
More

01128000
Шина Земля/Нейтраль 63 А
16 полюсов
С защитой от самораскручивания
More

01130000
Шина Земля/Нейтраль 63 А
166 полюсов
С защитой от самораскручивания
More
