Соединительная клемма для шины Земля/Нейтраль (01114)

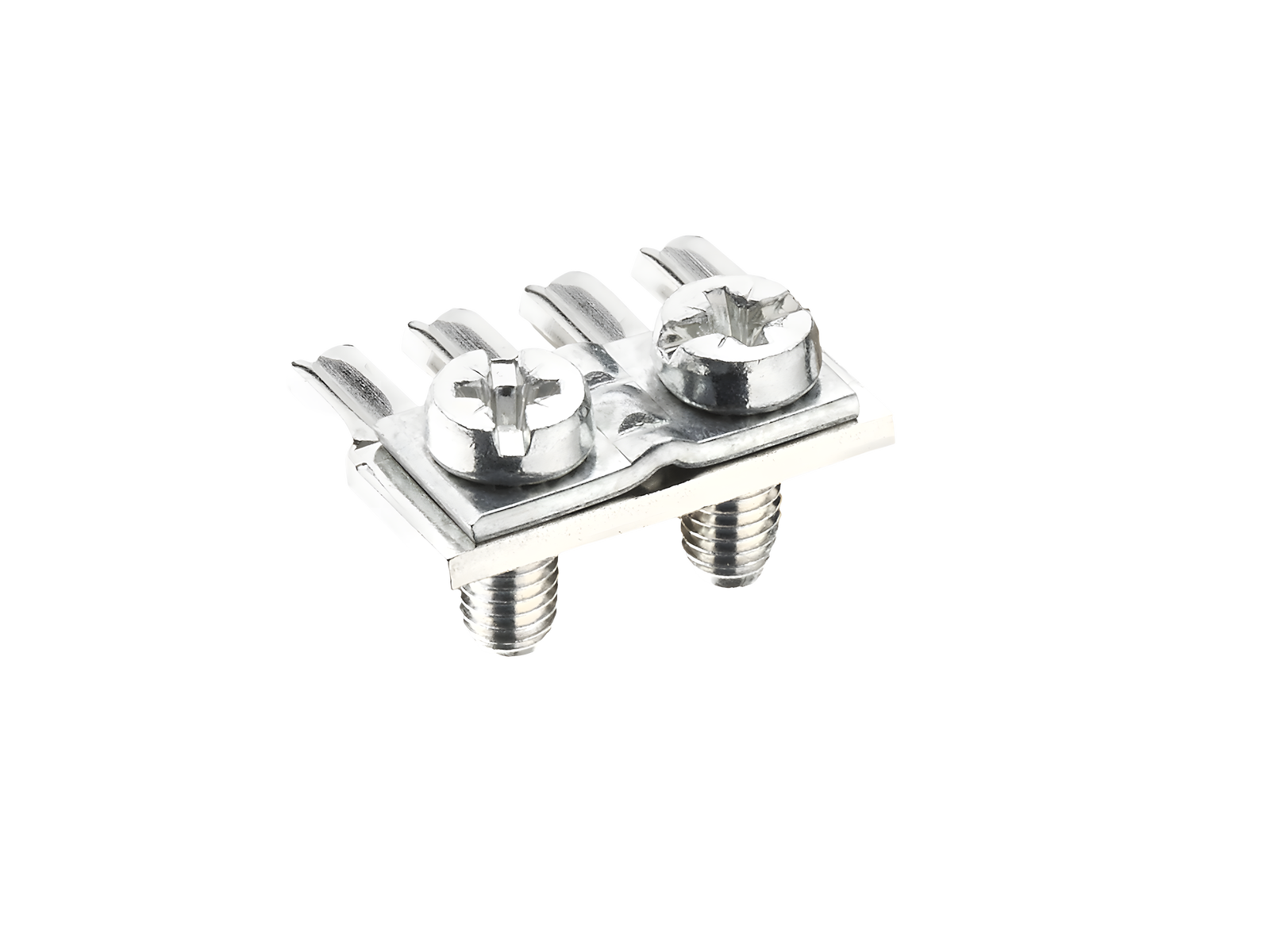

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01114000

CRITO®

Соединительная клемма для шины Земля/Нейтраль

35 mm²

Подходит для шин Земля и Нейтраль 01126 - 01130

Группа продуктов 07
Подгруппа 06
Кол-во 100
EAN 4021267011147
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Электрические данные IEC
номинальное напряжение (IEC) AC: 400 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC: 500 В
Механические данные
Ш x В x Г: 15 x 15 x 15
Вес: 1,4 kg/100
Особенности клеммной техники
max. cross-section: 35 мм²
Клеммное окно: 7 x 7
Not suitable for aluminium cables !


1.5 - 25mm² flexible with wire-end ferrule
1.5 - 10mm² solid round
only for maximum tightening torque:
16mm² stranded round

Application notes

Not suitable for aluminium cables !

Ссылки

Загрузки

Использование

01129000
Шина Земля/Нейтраль 63 А
24 полюса
С защитой от самораскручивания
More

01127000
Шина Земля/Нейтраль 63 А
12 полюсов
С защитой от самораскручивания
More

01126000
Шина Земля/Нейтраль 63 А
8 полюсов
С защитой от самораскручивания
More

01128000
Шина Земля/Нейтраль 63 А
16 полюсов
С защитой от самораскручивания
More

01130000
Шина Земля/Нейтраль 63 А
166 полюсов
С защитой от самораскручивания
More
