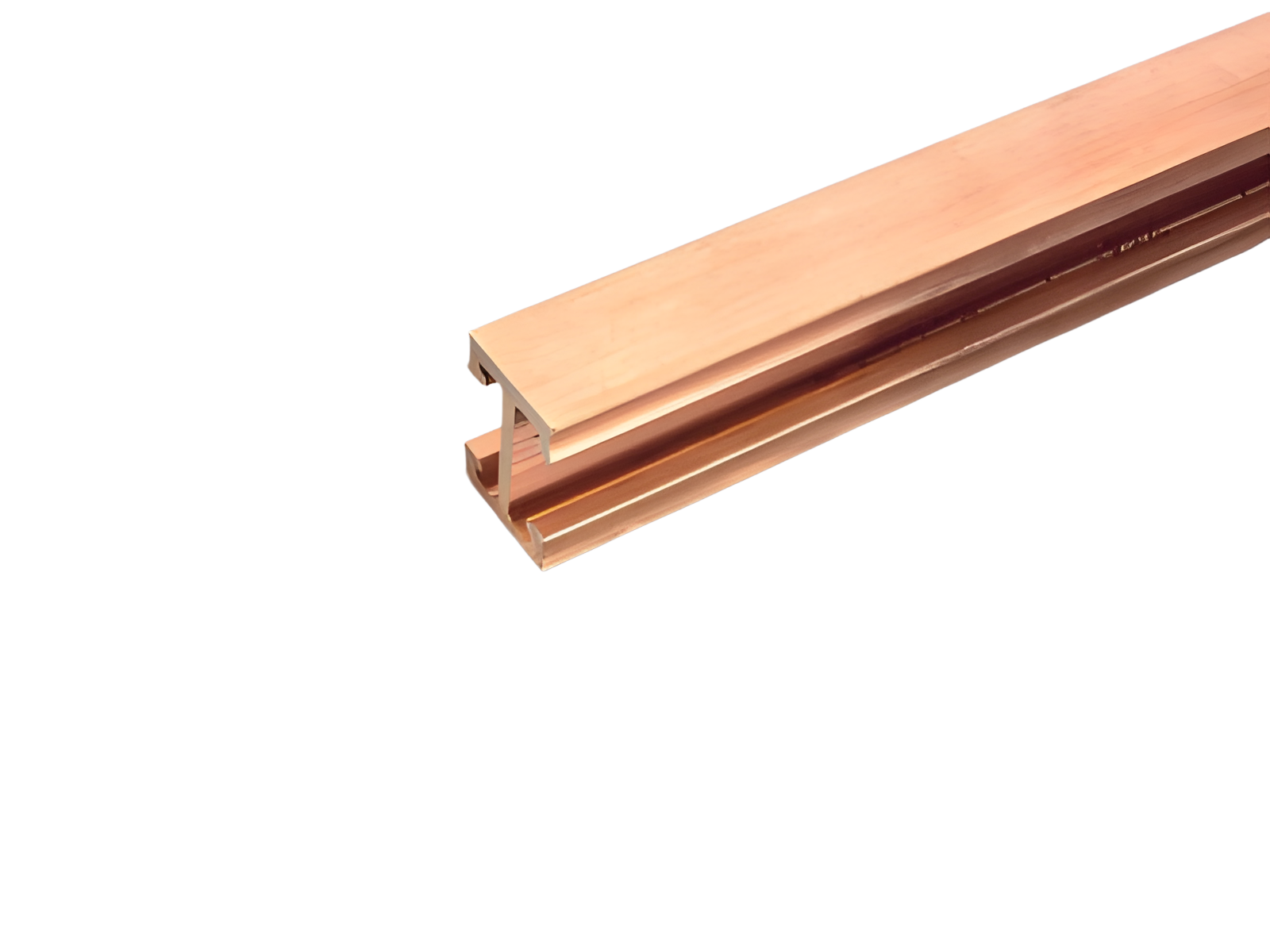

Двойная Т-образная профильная шина 500 мм² (01250)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01250000

Двойная Т-образная профильная шина 500 мм²

Длина 2,40 m, нелуженая

Система

60Classic, centre feed unit

Группа продуктов	06
Подгруппа	90

Кол-во	1
EAN	4021267012502

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL , DNV GL

for UL feeder circuits >250V

номер типа: H500-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 102,4 Вт.

(The power dissipation at full load would be 160,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

current at 55 K:

1250 A

diagram current capacity (IEC)

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

considering the permitted temperature rise at the concrete installation conditions the following capacity could be accepted by UL (file E197039
макс. нагрузка в соотв. с UL 508:	1200 A
Notice the rated voltage of the used busbar support in the application.

Механические данные
Ш x В x Г:	2400 x 30 x 40
Вес:	1060,0 kg/100
Сечение:	500 мм²

Edge radius 0.5

Application notes

Please respect the insulation characteristics of the busbar support for your application.

short-circuit withstandability:	see product description of the used busbar support

for UL feeder circuits >250V
