Шинодержатель (01876)

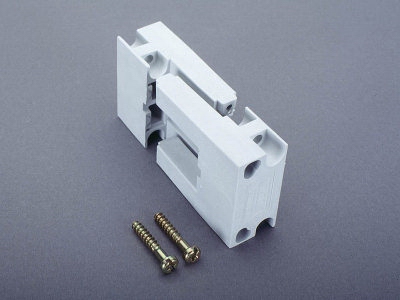

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01876 000

Шинодержатель

1-полюсный, устанавливается только отдельно

Для двойного T-образного профиля

для шин Двойная Т-образная профильная шина

больше не доступный; Поклонник: 01116

Система

60Classic

Преимущества продукта

Suitable for the construction of a PE or N busbar.
Suitable as centre support, with internal screw holes.

Группа продуктов 06
Подгруппа 03
Кол-во 10
EAN 4021267018764
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL

for UL feeder circuits >250V

номер типа: S876-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC DC: 1500 В
UL :
SCCR = 14 kA (Schienenträger im Abstand von 400 mm)
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
Механические данные
Ш x В x Г: 60 x 30 x 104
Вес: 15,8 kg/100
Полюсность: 1-пол.
для шин: Двойная Т-образная профильная шина

Application notes

The insulation performance of the article depends on the installation conditions.

Torque for the screws of the busbar support Md = 4Nm
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Использование

01232 000
Шинодержатель
3-полюсный, с внутренними отверстиями под крепежные винты
для шин: Тройная Т-образная профильная шина
More

01231 000
Шинодержатель
3-полюсный, с внутренними отверстиями под крепежные винты
для шин: Двойная Т-образная профильная шина
More
