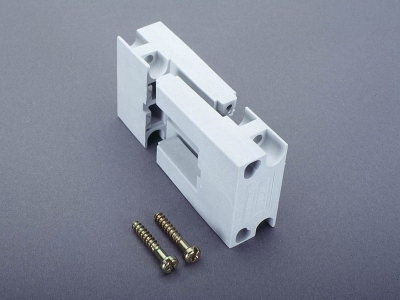

A imagem pode mostrar um produto similar.
Código da peça: 01876 000
suporte de barramento
1 polo, montado indiv. apenas
para perfil duplo T
para barramentos seção duplo T
no longer available; Follower: 01116
Sistema
60Classic
Vantagens do produto
Suitable for the construction of a PE or N busbar.
Suitable as centre support, with internal screw holes.
| Grupo de produto | 06 |
| Subgroup | 03 |
| Unidade por pacote | 10 |
| EAN | 4021267018764 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
UL 508
Approvals
UL
for UL feeder circuits >250V
Número de tipo: S876-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 1000 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,0 W.
(A dissipação de energia em sua carga máxima seria 0,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 1500 V |
| UL : SCCR = 14 kA (Schienenträger im Abstand von 400 mm) |
| Dados UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Dados electricos UL | |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| Dados mecânicos | |
| L x A x P: | 60 x 30 x 104 |
| Peso: | 15,8 kg/100 |
| Polaridade: | 1 polo |
| para barramentos: | seção duplo T |
| The insulation performance of the article depends on the installation conditions. | |
|
Torque for the screws of the busbar support Md = 4Nm |
|
| for UL feeder circuits >250V |
