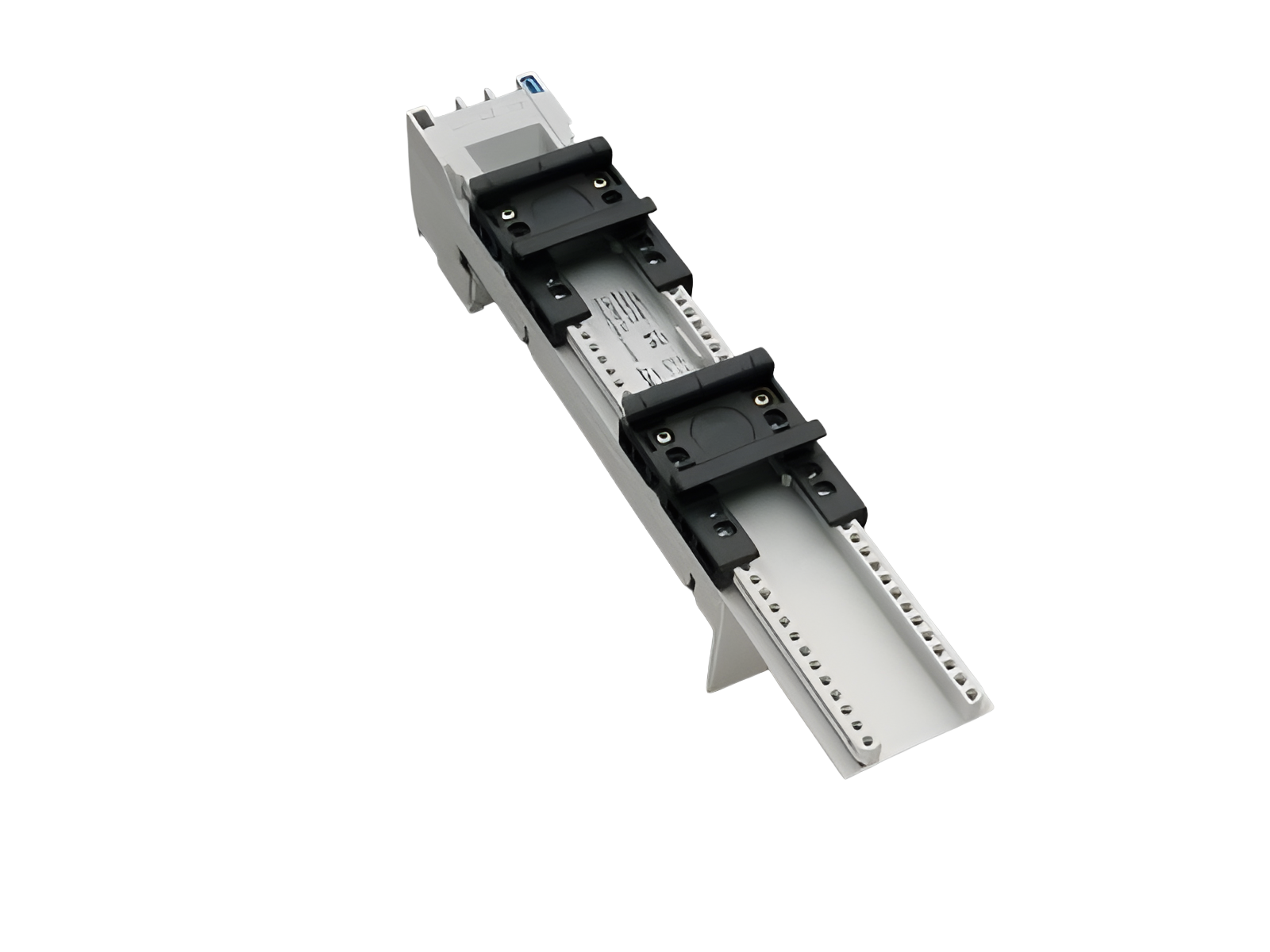

На фотографии может быть изображена аналогичная статья.
Арт.: 32439 000
EQUES®60Classic
Шинный адаптер 25 A
3-полюсный
2 DIN-рейки
45 x 260, с винтовым подсоединением 6 мм² сзади
для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины
Система
60Classic
| Группа продуктов | 05 |
| Подгруппа | 21 |
| Кол-во | 4 |
| EAN | 4021267324391 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Стандарты
IEC 61439-1:2020
UL 508
Сертификация
CSA , UL
for UL feeder circuits >250V
номер типа: EEC6025-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Разрешение CCC: Сертификация не требуется
| Подробности IEC | |
| Стандарты | |
| IEC 61439-1:2020 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 25 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение изоляции U i AC: | 800 В |
| номинальное импульсное напряжение U imp : | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,2 Вт.
(The power dissipation at full load would be 1,9 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC DC: | 800 В |
| Подробности UL | |
| Стандарты | |
| UL 508 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 25 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 кА |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 65 кА |
| SCCR: |
30 kA with any NKJH Comb. Motor Controller 12,5 A / 600 V AC
65 kA with any NKJH Comb. Motor Controller 25 A / 480 V AC 50 kA with any NKJH Comb. Motor Controller 32 A / 480 V AC 65 kA with any NKJH Comb. Motor Controller 16 A / 480 V AC |
| Механические данные | |
| Ш x В x Г: | 45 x 260 x 63 |
| Вес: | 35,2 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 12, 15, 20, 25, 30 x 5, 10 и профильные шины |
| Особенности клеммной техники | |
| cage clamp connection | |
| screw drive: | PZ1 |
| wire stripping: | 10 мм |
| min. cross-section: | 0,75 мм² |
| max. cross-section: | 6 мм² |
| Md min.: | 1,6 Nm |
| Md max.: | 2,4 Nm |
| There must be a clearance of at least 12 mm above the article to remove it from the busbar system. | |
|
for feeder circuits as per UL508a, accessory 32973 is required |
|
|
the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter |
|
| for UL feeder circuits >250V |
32969
000
Ограничитель на DIN-рейку
More
32973
000

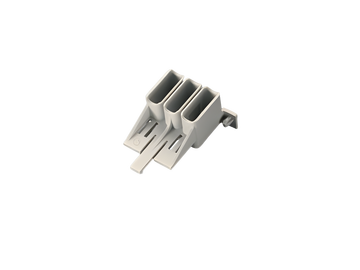

Клеммная крышка UL
Для шинных адаптеров 32436 и 32439
More
32907
000

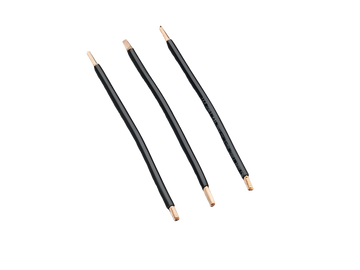

Провод AWG 10 (6 мм²), длина 130 мм
More
32921
000
Провод AWG 14 (2,5 мм²), длина 105 мм
More
32916
000A
провод AWG 10 (6 мм²), длина 280 мм
More
32929
000A
провода AWG 12 (4 мм²), длина 190 мм
More
32935
000A
провода AWG 10 (6 мм²), длина 190 мм
More
32918
000A
провод AWG 14 (2,5 мм²), длина 190 мм
More
