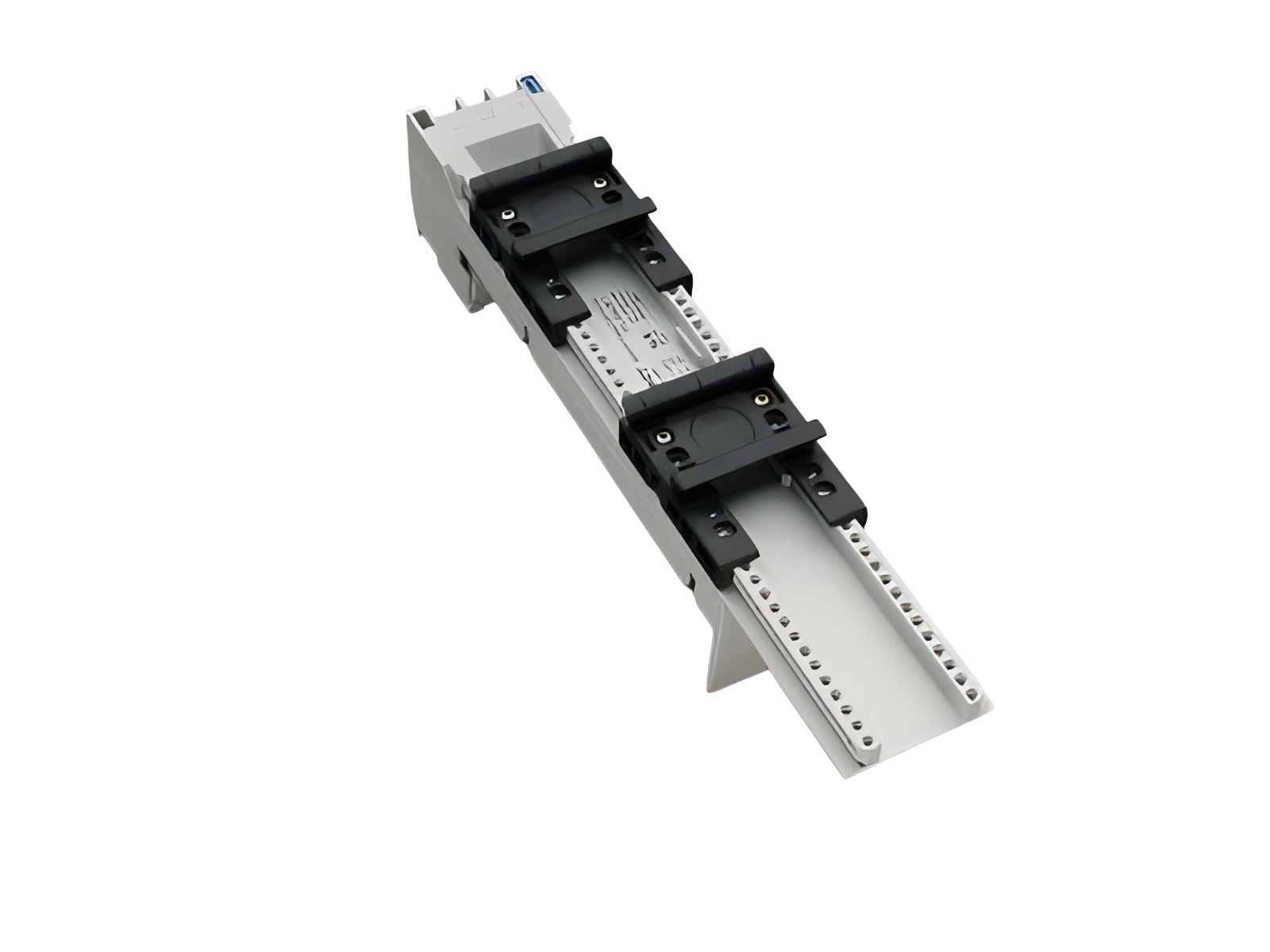

adaptador para embarrado de 25 A (32439)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32439 000

EQUES^®60Classic

adaptador para embarrado de 25 A

3 polos

2 carriles de montaje ajustables

45 x 260, con bornes de tornillo 6 mm² desde la parte posterior

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

grupo de producto	05
subgrupo	21

embalaje	4
EAN	4021267324391

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

for UL feeder circuits >250V

tipo: EEC6025-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	25 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1,2 W.

(The power dissipation at full load would be 1,9 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC:

800 V

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	25 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR unprotected max.:	5 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	65 kA

SCCR:

30 kA with any NKJH Comb. Motor Controller 12,5 A / 600 V AC
65 kA with any NKJH Comb. Motor Controller 25 A / 480 V AC
50 kA with any NKJH Comb. Motor Controller 32 A / 480 V AC
65 kA with any NKJH Comb. Motor Controller 16 A / 480 V AC

datos mecánicos
An x A x P:	45 x 260 x 63
peso:	35,2 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

puntos de apriete
cage clamp connection
screw drive:	PZ1
wire stripping:	10 mm
min. cross-section:	0,75 mm²
max. cross-section:	6 mm²
Md min.:	1,6 Nm
Md max.:	2,4 Nm

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

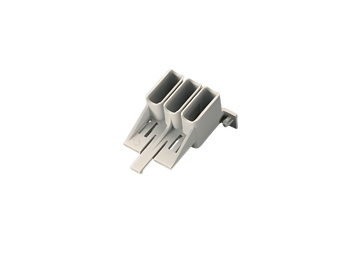

for feeder circuits as per UL508a, accessory 32973 is required

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter


for UL feeder circuits >250V
