switch-disconnector-fuse (31260)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31260 000A

SECUR^®Crossboard

switch-disconnector-fuse

Для D01 и D02 предохранителей

35 A / 3 полюса

indication (LED) of a tripped fuse link

operator independent switching (snap-action mechanism)

connection bottom

НОВЫЙ

Система

CrossBoard® 125A / 250A, CrossBoard® 800 A

Преимущества продукта

spring terminal enables connection without tools (at first installation)

Группа продуктов	01
Подгруппа	51

Кол-во	1
EAN	4021267312602

ECLASS 6.1	27142110
ECLASS 7.1	27142110
ETIM 4.0	EC000277
ETIM 5.0	EC000277

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , VDE , CCC

Технические данные

для предохранителей размера:	D0
предохранители в соответствии со стандартом:	IEC / HD 60269-3
допустимая мощность рассеивания плавкой вставки:	4 W

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	35 A
номинальное напряжение (IEC) AC:	400 В

номинальное напряжение изоляции U _i AC:	500 В
номинальное импульсное напряжение U _imp:	6 kV

Катагория применения AC:

AC-22B (400 В)

cond. short-circuit current with fuses (AC):	50 kA / 400 V
одобрено с плавкими вставками рабочего класса:	gG

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.

Механические данные
Ш x В x Г:	22.5 x 184 x 100
Вес:	33,0 kg/100
Полюсность:	3-пол.

фронтальная степень защиты:

IP30

Особенности клеммной техники
spring pulley connection
screw drive:	0,8x4
wire stripping:	23 мм
min. cross-section:	1,5 мм²
max. cross-section:	16 мм²
f:	1.5 - 16 mm²
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	4 W

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

further accessories

31976 000A
Контрольный контакт
Перекидной контакт 250 В AC / 5 A, 30 В DC / 4 A
More

accessories for fuses

31318 000A
special gauge element 10 A
Красный
for fuse links D01
НОВЫЙ
More

31319 000A
special gauge element 16 A
Серый
for fuse links D01
НОВЫЙ
More

31317 000A
special gauge element 2 - 6 A
Зеленый
for fuse links D01
НОВЫЙ
More

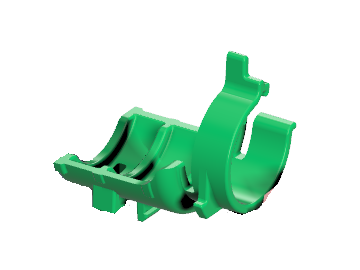

31346 000A
mounting bracket for special gauge element 2 - 16 A
НОВЫЙ
More

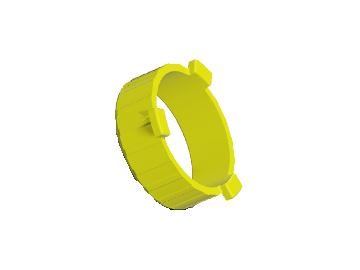

31321 000A
special gauge element 25 A
Желтый
for fuse links D02
НОВЫЙ
More

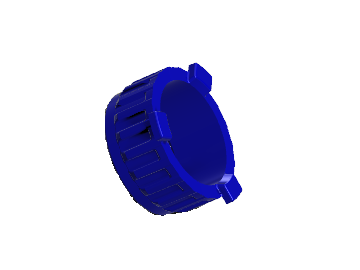

31320 000A
special gauge element 20 A
синий
for fuse links D02
НОВЫЙ
More

01730 000
Инструмент для калибровочной втулки
D01 - D03
More
