Выключатель-разъединитель с D0-предохранителями для установки на шины 3 полюсов (31260)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31260000A

Выключатель-разъединитель с D0-предохранителями для установки на шины 3 полюсов

Для D01 и D02 предохранителей

E18 / 63 A / 3 полюса

operator independent switching (snap-action mechanism)

connection bottom

coming soon

Система

CrossBoard® 125A / 250A, CrossBoard® 800 A

Преимущества продукта

spring terminal enables connection without tools (at first installation)

Группа продуктов	01
Подгруппа	51

Кол-во	1
EAN	4021267312602

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , VDE , CCC

Технические данные

для предохранителей размера:	D0
предохранители в соответствии со стандартом:	IEC / HD 60269-3
допустимая мощность рассеивания плавкой вставки:	4 W

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	35 A
номинальное напряжение (IEC) AC:	400 В

номинальное напряжение изоляции U _i AC:	500 В
номинальное импульсное напряжение U _imp:	6 kV

Катагория применения AC:

AC-22B (400 В)

cond. short-circuit current with fuses (AC):	50 kA / 400 V
одобрено с плавкими вставками рабочего класса:	gG

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

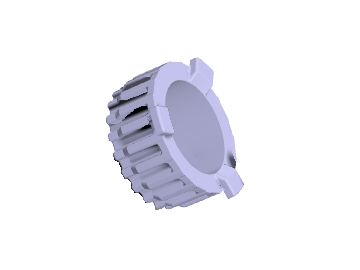

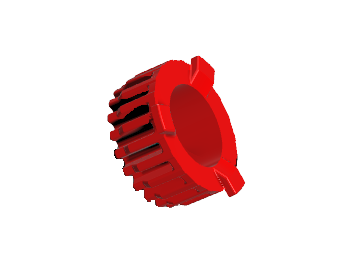

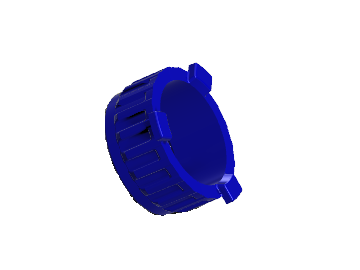

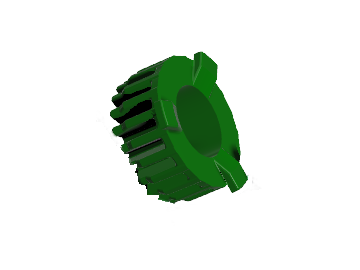

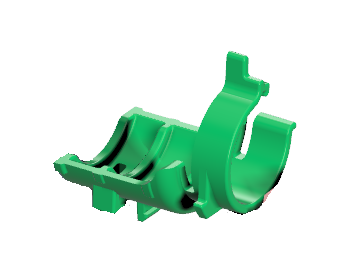

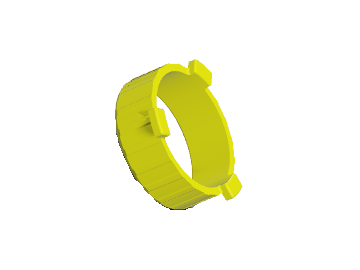

for fuse links and gauge elements acc. to IEC / HD 60269-3 use of D02 fuse links with silver plated caps is recommended
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.

Механические данные
Ш x В x Г:	22.5 x 184 x 100
Вес:	33,0 kg/100
Полюсность:	3-пол.

фронтальная степень защиты:

IP20

Befestigungsart: Patentierter Rastmechanismus

Особенности клеммной техники
spring pulley connection
screw drive:	0,8x4
wire stripping:	12 мм
min. cross-section:	1,5 мм²
max. cross-section:	16 мм²
re:	1.5 - 16 mm²
rm:	1.5 - 16 mm²
rm + AE:	1,5 - 16 mm²
f:	1.5 - 16 mm²
f + AE:	1.5 - 16 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !

1,5 - 16 mm² round stranded and flexible without wire-end ferrule 1,5 - 16 mm² flexible with wire-end ferrule* 1,5 - 10 mm² flexible with wire-end ferrule 1,5 - 10 mm² round solid * 16 mm² prepared with crimping tool PZ 16 (Weidmüller) or with jointing clamp Crimpfox 25R (Phoenix Contact) the connecting wires can be placed at the side : up to 6mm² without side module up to 10mm² when using the side module

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	4 W
