for UL feeder circuits >250V
Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31260 000A
SECUR CrossBoard
Lasttrennschalter mit Sicherungen
für D01 und D02-Sicherungen
35 A / 3P
optische Anzeige (LED) einer ausgelösten Sicherung
bedienerunabhängiges Schalten (Sprungschaltwerk)
Anschluss unten
NEU
System
CrossBoard® 125A / 250A, CrossBoard® 800 A
Produktvorteile
Federzugklemme für einen werkzeuglosen Anschluss (bei Erstinstallation)
| Produktgruppe | 01 |
| Untergruppe | 51 |
| VE | 1 |
| EAN | 4021267312602 |
| ETIM 5.0 | EC000277 |
| ETIM 8.0 | EC000277 |
| ETIM 10.0 | EC000277 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , VDE
| für Sicherungseinsätze Baugröße: | D0 |
| Sicherungen nach Standard: | IEC / HD 60269-3 |
| zul. Verlustleistung der verwendeten Sicherung: | 4 W |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 35 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsisolationsspannung Ui AC: | 500 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-22B (400 V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 400 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 2,4 W.
(Bei voller Belastung beträgt die Leistungsabgabe 3,8 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| max. zul. Betriebstemperatur | 45°C |
Die Trennfunktion zwischen den zu- und abgangsseitigen Anschlüssen wird gemäß Produktnorm über das bestimmungsgemäße Öffnen vom Schaltmechanismus sichergestellt. |
| Mechanische Werte | |
| B x H x T: | 22.5 x 184 x 100 |
| Gewicht: | 33,0 kg/100 |
| Poligkeit: | 3-polig |
| Schutzart frontseitig: | IP30 |
| Klemmstellen | |
| Federzugverbindung | |
| Antrieb: | 0,8x4 |
| Abisolierung: | 23 mm |
| Querschnitt min.: | 2,5 mm² |
| Querschnitt max.: | 16 mm² |
| f: | 2,5 - 16 mm² |
| Nicht geeignet für Aluminiumleiter ! | |
| Werkstoffeigenschaften | |
| halogenfrei: | Ja |
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 4 W |
31976
000A
Meldeschalter
Wechsler 250 V AC / 5 A, 30 V DC / 4 A
Mehr

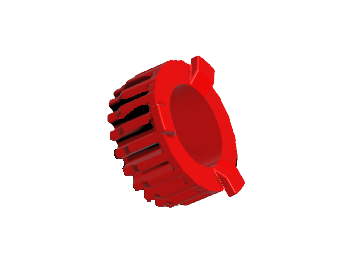

31318
000A
Spez.-Passeinsatz 10 A
rot
für Sicherungseinsätze D01
NEU
Mehr

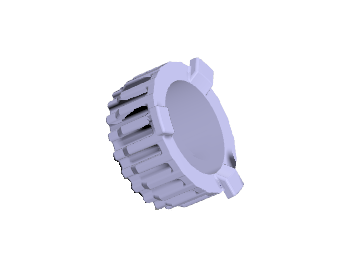

31319
000A
Spez.-Passeinsatz 16 A
grau
für Sicherungseinsätze D01
NEU
Mehr

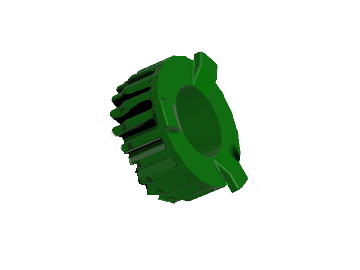

31317
000A
Spez.-Passeinsatz 2 - 6 A
grün
für Sicherungseinsätze D01
NEU
Mehr

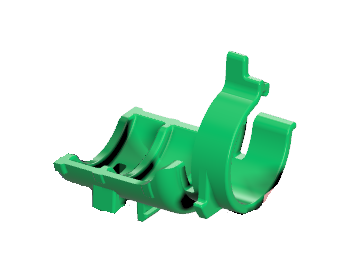

31346
000A
Halterung für Spez.-Passeinsatz 2 - 16 A
für: SUL
NEU
Mehr

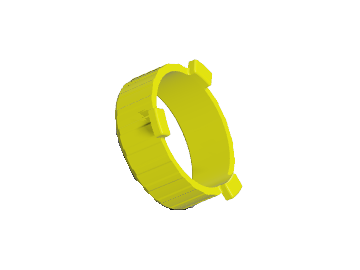

31321
000A
Spez.-Passeinsatz 25 A
gelb
für Sicherungseinsätze D02
NEU
Mehr

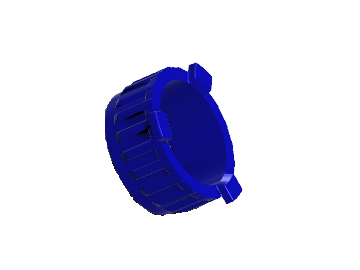

31320
000A
Spez.-Passeinsatz 20 A
blau
für Sicherungseinsätze D02
NEU
Mehr
01730
000
Passhülsenschlüssel
D01 - D03
Mehr
