Комплект для крышки пустого пространства 3-полюсный (33695)

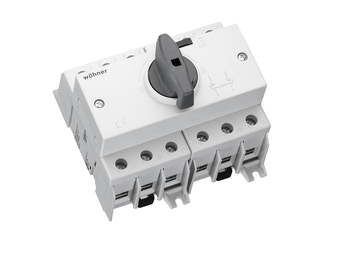

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33695 000A

Комплект для крышки пустого пространства 3-полюсный

для SD2-3, SD2-4

Группа продуктов	14
Подгруппа	51

Кол-во	1
EAN	4021267336950

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 60947-4-1

Сертификация

номер типа: SD2-C-3

UL file: E506215, UL category (for USA): NLRV https://www.ul.com

UL file: E506215, UL category (for Canada): NLRV7 https://www.ul.com

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Подробности UL
Стандарты
UL 60947-4-1

Электрические данные UL
for wires UL:	Cu 75°C

Механические данные
Вес:	2,2 kg/100
Полюсность:	3-пол.

Особенности клеммной техники

min. cross-section UL:	AWG 6
max. cross-section UL:	AWG 1
крутящий момент (UL):	31 lb-in
for wires UL:	Cu 75°C

Application notes

Two connection space covers are necessary for each the top and the bottom of a 3P+N switch: 3-pole and 1-pole.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

33868 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма 16 - 50 мм² / AWG 6 - 1, серая рукоятка
63 A
for mounting plate or mounting rail
More

33884 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма 16 - 50 мм² / AWG 6 - 1, желто-красная рукоятка
63 A
for mounting plate or mounting rail
More

33888 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма 16 - 50 мм² / AWG 6 - 1, желто-красная рукоятка
80 A
for mounting plate or mounting rail
More

33872 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма 16 - 50 мм² / AWG 6 - 1, серая рукоятка
80 A
for mounting plate or mounting rail
More

33893 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный + Нейтраль
Рамная клемма 16 - 50 мм² / AWG 6 - 1, желто-красная рукоятка
100 A
N on left side
for mounting plate or mounting rail
More

33869 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный + Нейтраль
Рамная клемма 16 - 50 мм² / AWG 6 - 1, серая рукоятка
63 A
N on left side
for mounting plate or mounting rail
More

33892 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма 16 - 50 мм² / AWG 6 - 1, желто-красная рукоятка
100 A
for mounting plate or mounting rail
More

33885 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный + Нейтраль
Рамная клемма 16 - 50 мм² / AWG 6 - 1, желто-красная рукоятка
63 A
N on left side
for mounting plate or mounting rail
fino esaurimento scorte
More

33876 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма 16 - 50 мм² / AWG 6 - 1, серая рукоятка
100 A
for mounting plate or mounting rail
More

33889 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный + Нейтраль
Рамная клемма 16 - 50 мм² / AWG 6 - 1, желто-красная рукоятка
80 A
N on left side
for mounting plate or mounting rail
phase-out product
More

33873 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный + Нейтраль
Рамная клемма 16 - 50 мм² / AWG 6 - 1, серая рукоятка
80 A
N on left side
for mounting plate or mounting rail
More

33877 000A
CAPUS^®Panel
выключатель-разъединитель нагрузки 3-полюсный + Нейтраль
Рамная клемма 16 - 50 мм² / AWG 6 - 1, серая рукоятка
100 A
N on left side
for mounting plate or mounting rail
More

https://pim.woehner.de/RU/DE/1000214739

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
