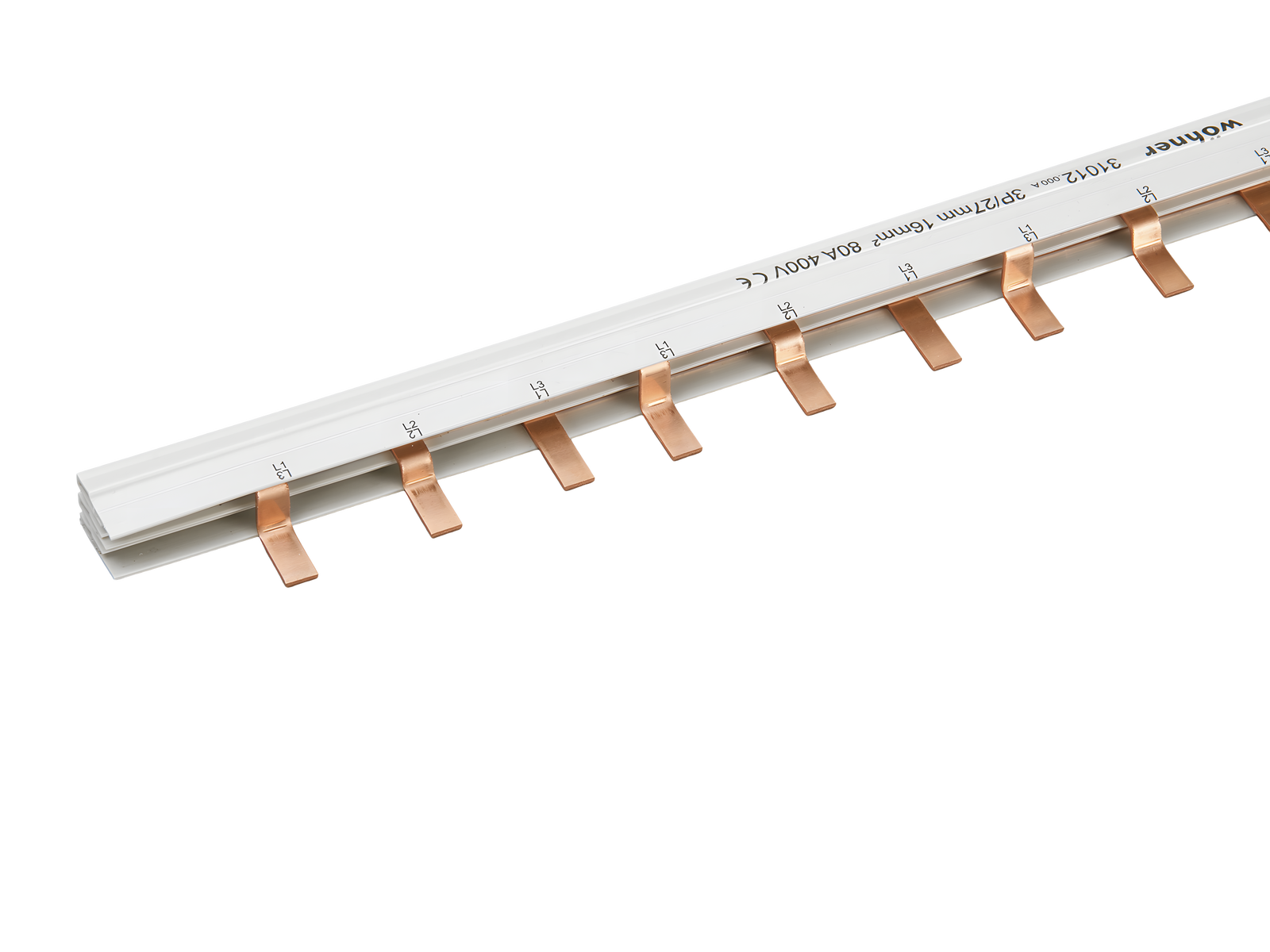

Гребенчатая шина, 3-полюсная, мостиком, шаг 27 мм (31012)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31012 000A

Гребенчатая шина, 3-полюсная, мостиком, шаг 27 мм

80 А, длина 1 м

16 mm²

Группа продуктов 06
Подгруппа 95
Кол-во 10
EAN 4021267310127
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 80 A
номинальное напряжение (IEC) AC: 400 В
номинальное импульсное напряжение U imp : 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 Вт.

(The power dissipation at full load would be 2,8 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
Допустимая нагрузка по току при центральном вводе питания: 130 A
Механические данные
Ш x В x Г: 1000 x 17 x 16
Вес: 56,2 kg/100
Сечение: 16 мм²

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

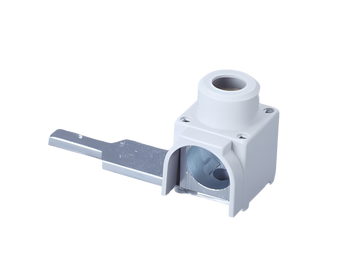

31029 000A
Подсоединительная клемма, подсоединение сбоку
6 - 50 mm²
для: 31012, 31310, 31312
More

31085 000A
Подсоединительная клемма, подсоединение спереди
6 - 50 mm²
для: 31012, 31310, 31312
More

covers

31027 000B
Торцевая крышка
Для 2-полюсных и 3-полюсных гребенчатых шин 16 мм²
More

Использование

31288 000
TRITON®Panel
Держатель D0-предохранителей, панельный монтаж
Size D01 / E 14
E 14 / 16 A / 3P
С защитой от прикосновения в соотв. с DGUV V3
for mounting rail
More

31293 000
TRITON®Panel
Держатель D0-предохранителей, панельный монтаж
Size D02 / E 18
E 18 / 63 A / 3P
С защитой от прикосновения в соотв. с DGUV V3
for mounting rail
More

31118 000
AMBUS®Panel
Держатель цилиндрических предохранителей
Size 14x51
14x51 / 3P
50 A / 690 V
for mounting rail
More

31280 000
AMBUS®Panel
Держатель цилиндрических предохранителей, для полупроводниковых предохранителей
Size 14x51
14 x 51 / 3P
50 A / 690 V
for mounting rail
More

31138 000
AMBUS®Panel
Держатель цилиндрических предохранителей, с LED
Size 14x51
14 x 51 / 3P
50 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
More

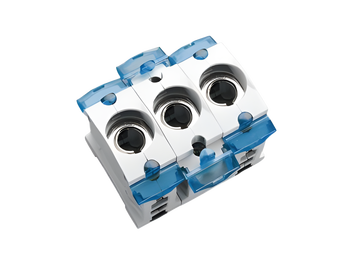

31302 000
CUSTO®Panel
Держатель D0-предохранителей, панельный монтаж
Size D01 / E 14
E 14 / 16 A / 3P
С защитой от прикосновения
for mounting rail
More

31941 000
AMBUS®Panel
Держатель цилиндрических предохранителей, с контрольным доп. контактом
Size 14x51
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
for mounting rail
More

31557 000A
SECUR®Panel
Выключатель-разъединитель для D0-предохранителей до 63 А
Size D02 / E 18
С LED
3-полюсный
for mounting rail
More

31306 000
CUSTO®Panel
Держатель D0-предохранителей, панельный монтаж
Size D02 / E 18
E 18 / 63 A / 3P
С защитой от прикосновения
for mounting rail
More

31314 000A
SECUR®Panel
Выключатель-разъединитель для D0-предохранителей до 63 А
Size D02 / E 18
3-полюсный
operator independent switching (snap-action mechanism)
for mounting rail
More
