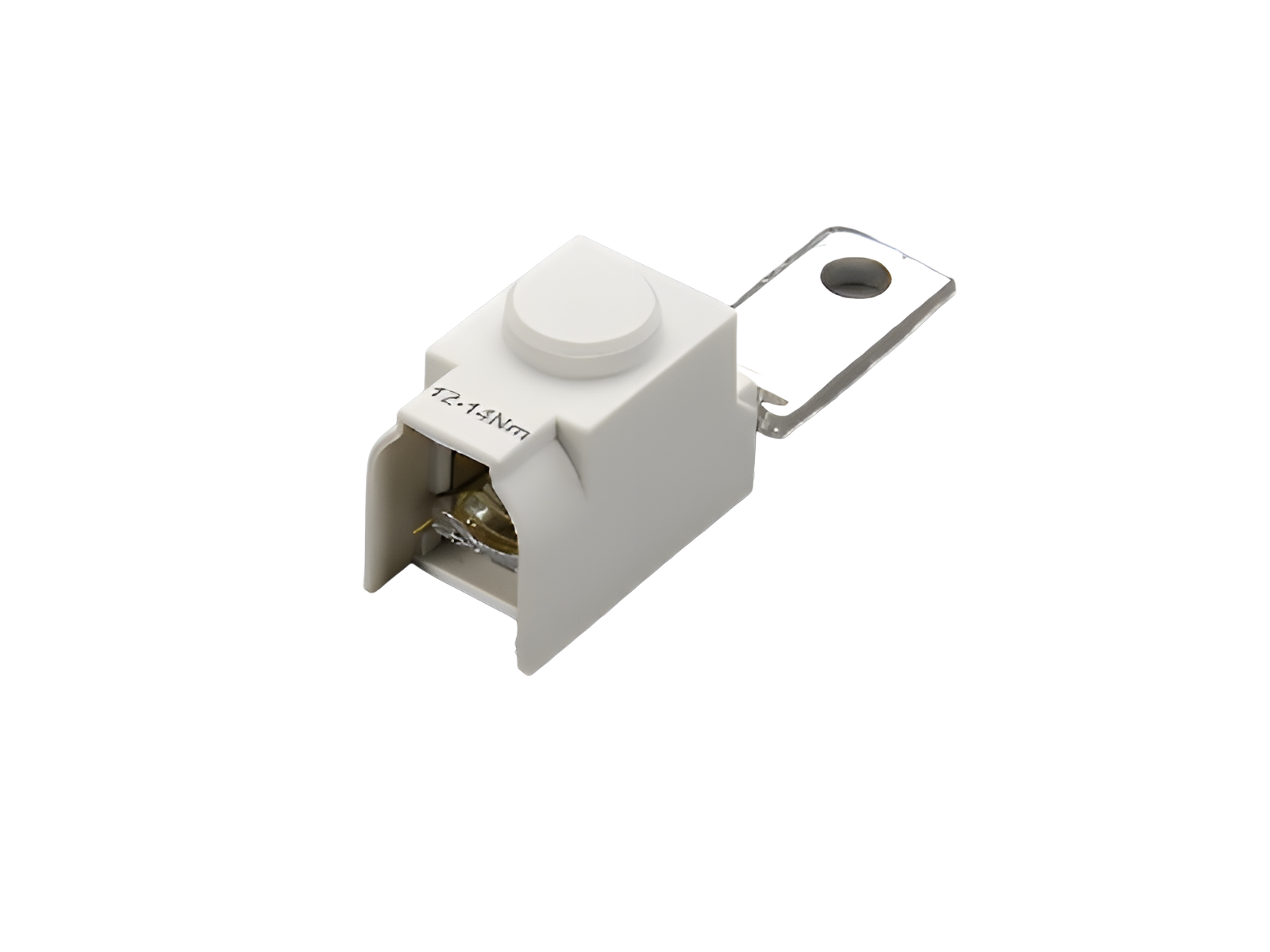

Подсоединительная клемма, подсоединение спереди (33378)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33378000

Подсоединительная клемма, подсоединение спереди

Для 3-полюсных гребенчатых шин 35 мм², подходит для NH-разъединителей 00 с винтовым подсоединением

25 - 95 mm²

Преимущества продукта

Shock protection: as per DIN EN 50274/BGV A3

Группа продуктов	09
Подгруппа	51

Кол-во	3
EAN	4021267333782

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

rated insulation voltage: 800V at pollution degree 2; 690V at pollution degree 3
Conductor connection: Cu 25-95mm² s(r); Cu 35-95mm² s(s); Cu 25-70mm² f+AE
Degree of protection: IP 20 at front in combination NH-LTS, comb-type busbar and connecting terminal possible. Degree of protection near terminal depends on installation.

Механические данные
Ш x В x Г:	23 x 32 x 86
Вес:	12,1 kg/100

Особенности клеммной техники
min. cross-section:	25 мм²
max. cross-section:	95 мм²

Application notes

Справочная информация	Recommended installation situation: Feed with the comb-type busbar at NH-LTS from below. Reductions are to be taken into consideration for different installation situations and conditions of use.
