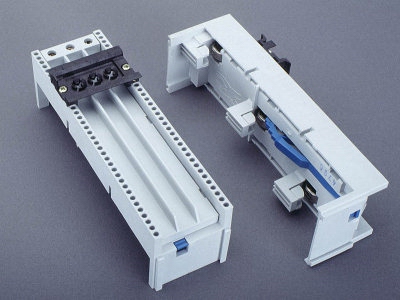

Адаптер 80 А, 1 DIN-рейка (32153)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32153 000

Адаптер 80 А, 1 DIN-рейка

С клеммами 16 мм² (вверху)

54 x 182

Система

60Classic

Преимущества продукта

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Группа продуктов	05
Подгруппа	27

Кол-во	4
EAN	4021267321536

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL

номер типа: 6080

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	80 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

Подробности UL
Стандарты
UL 508

Электрические данные UL
номинальный ток (UL):	80 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	10 кА
	3 cycles (without OPD) @ 600 V AC

Механические данные
Ш x В x Г:	54 x 182 x 60
Вес:	23,0 kg/100
Полюсность:	3-пол.

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
Справочная информация	For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, mounting rails can be offset in the 5mm grid.
