Шинный адаптер 1350 A (32815)

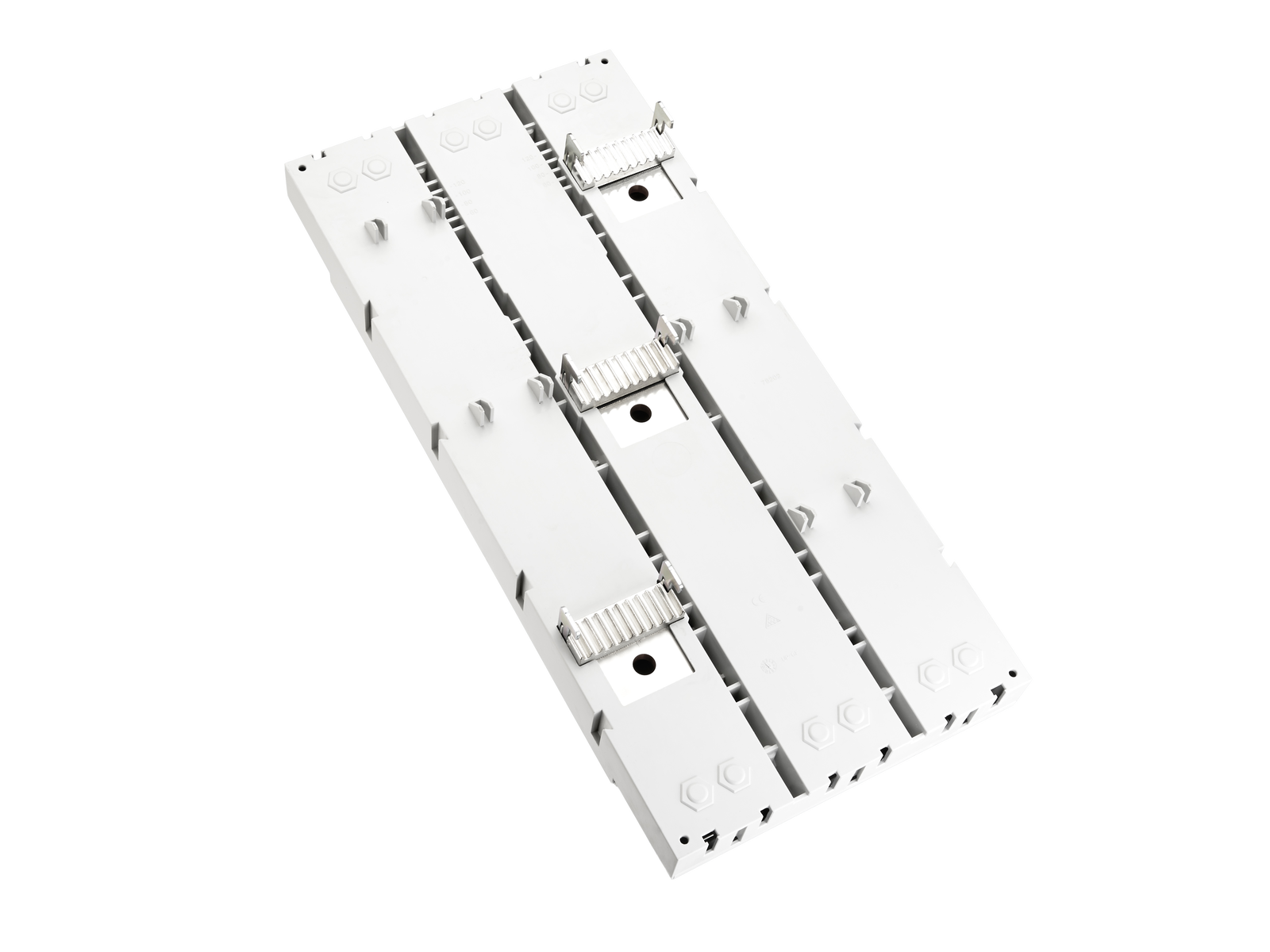

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32815 000A

EQUES^®185Power

Шинный адаптер 1350 A

300 x 652, подсоединение сверху, зажим хомутом

для Noark Ex9M6 MOD

для шин 30, 40, 60, 80, 100, 120 x 10

НОВЫЙ

Система

185Power

Группа продуктов	05
Подгруппа	48

Кол-во	1
EAN	4021267328153

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: EQ185-A1600-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	1350 A
номинальное напряжение (IEC) AC:	800 В

номинальное напряжение (IEC) DC:

800 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное напряжение изоляции U _i DC:	1000 В
номинальное импульсное напряжение U _imp:	12 kV

номинальный выдерживаемый пиковый ток I _pk макс.:	106 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 286,7 Вт.

(The power dissipation at full load would be 448,0 Вт.)

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	1200 A
номинальное напряжение (UL) AC:	1000 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	50 кА
	3 cycles (without OPD) @ 1000 V AC

Механические данные
Ш x В x Г:	300 x 652 x 85
Вес:	2950,0 kg/100
Полюсность:	3-пол.
для шин:	30, 40, 60, 80, 100, 120 x 10

трансформатор тока может быть установлен в устройство:

Application notes

Ausreichend Platz für 2x3 Stromwandler vorhanden.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB


for UL feeder circuits >250V
